小型电机配套输送机机座壳体结构设计

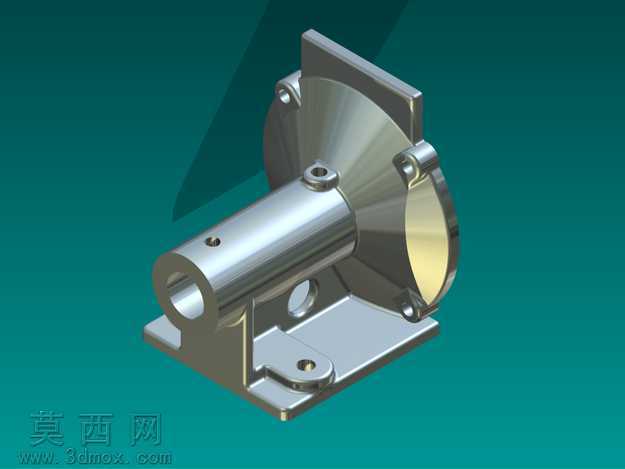

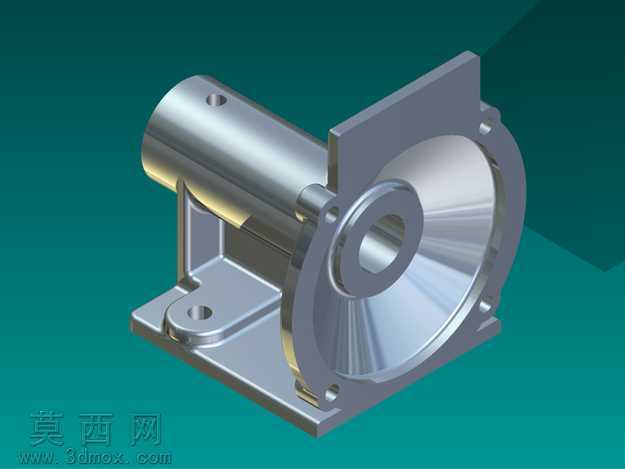

本作品为适配小型电机设备开发的输送机机座壳体三维模型，建模阶段采用参数化特征建模逻辑，先以基准轴、基准面搭建装配定位框架，依次绘制底座安装板、筒状轴套段、法兰连接盘、侧部支撑肋的二维草图，通过拉伸、旋转、切除、倒角等基础特征完成主体结构构建，再对安装孔位、定位销孔、法兰螺栓过孔进行阵列化处理，保证各孔位同轴度、位置度符合机械加工公差要求。渲染阶段采用金属哑光材质模拟铸铁机座的真实质感，对轴套内孔、法兰配合面设置高光金属材质区分加工面与非加工面，背景选用渐变青绿色突出模型轮廓，通过三点布光方案打亮模型棱角结构，清晰呈现各部位的壁厚变化与过渡圆角设计。结构设计上，底部安装板设置两个沉头安装孔用于设备整体固定，筒状轴套段用于容纳输送辊的传动轴，侧部方形法兰盘用于对接驱动电机端盖，支撑肋在轴套与底座之间形成三角加强结构，可承受传动过程中的径向载荷与轴向窜动力，避免长期运行出现结构变形。设计思路围绕小型输送设备的紧凑化需求展开，将电机连接位、轴系容纳位、安装固定位整合为一体化铸件结构，减少装配环节的零件数量，降低累计装配误差，同时各边角均设置R2-R5的过渡圆角，既符合铸造工艺的拔模要求，也能减少应力集中点，提升部件的整体结构强度与使用寿命，模型各配合面均预留合理的装配间隙，可直接导出工程图用于生产加工。
