发电机配套弹性法兰联轴器结构设计

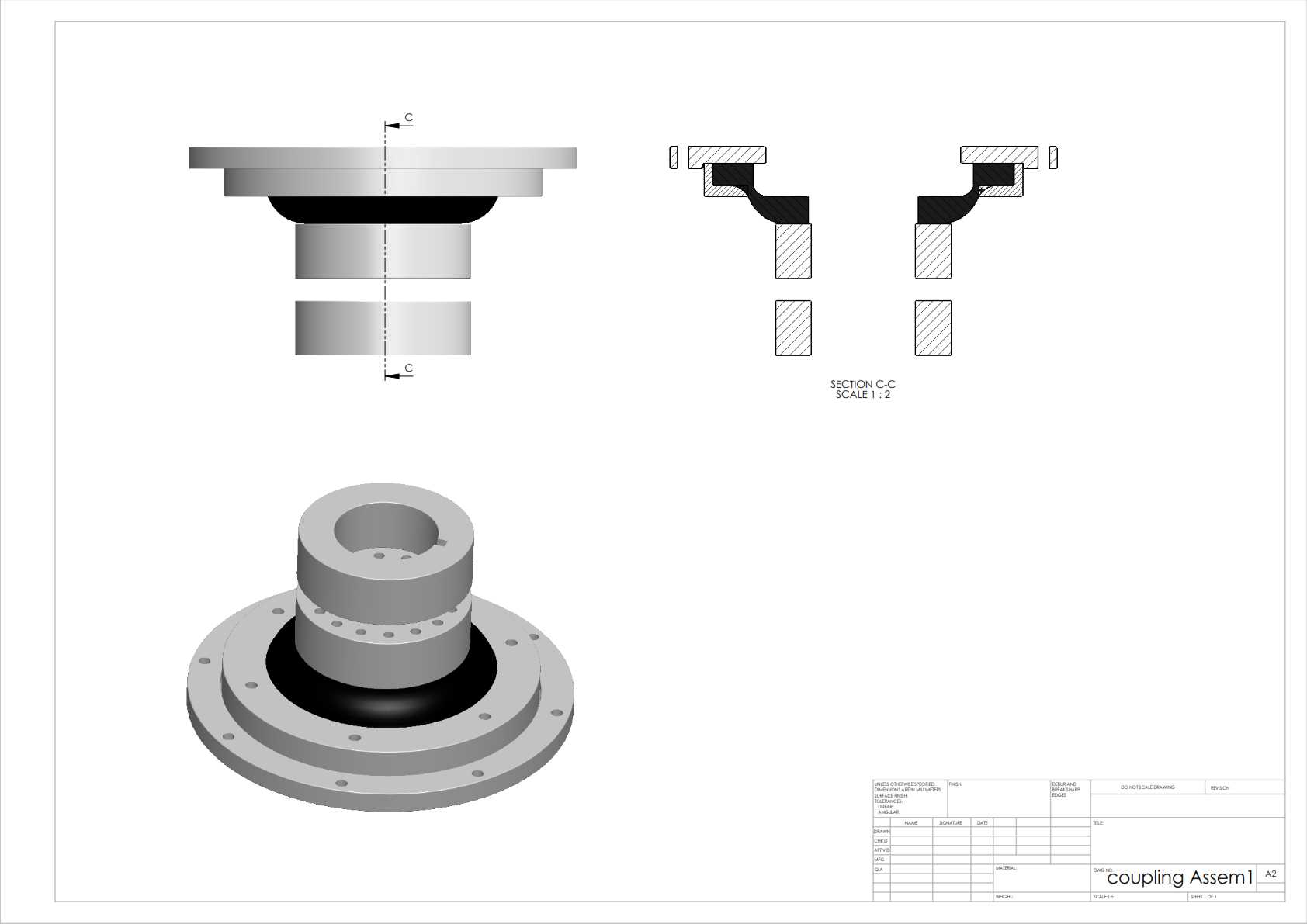

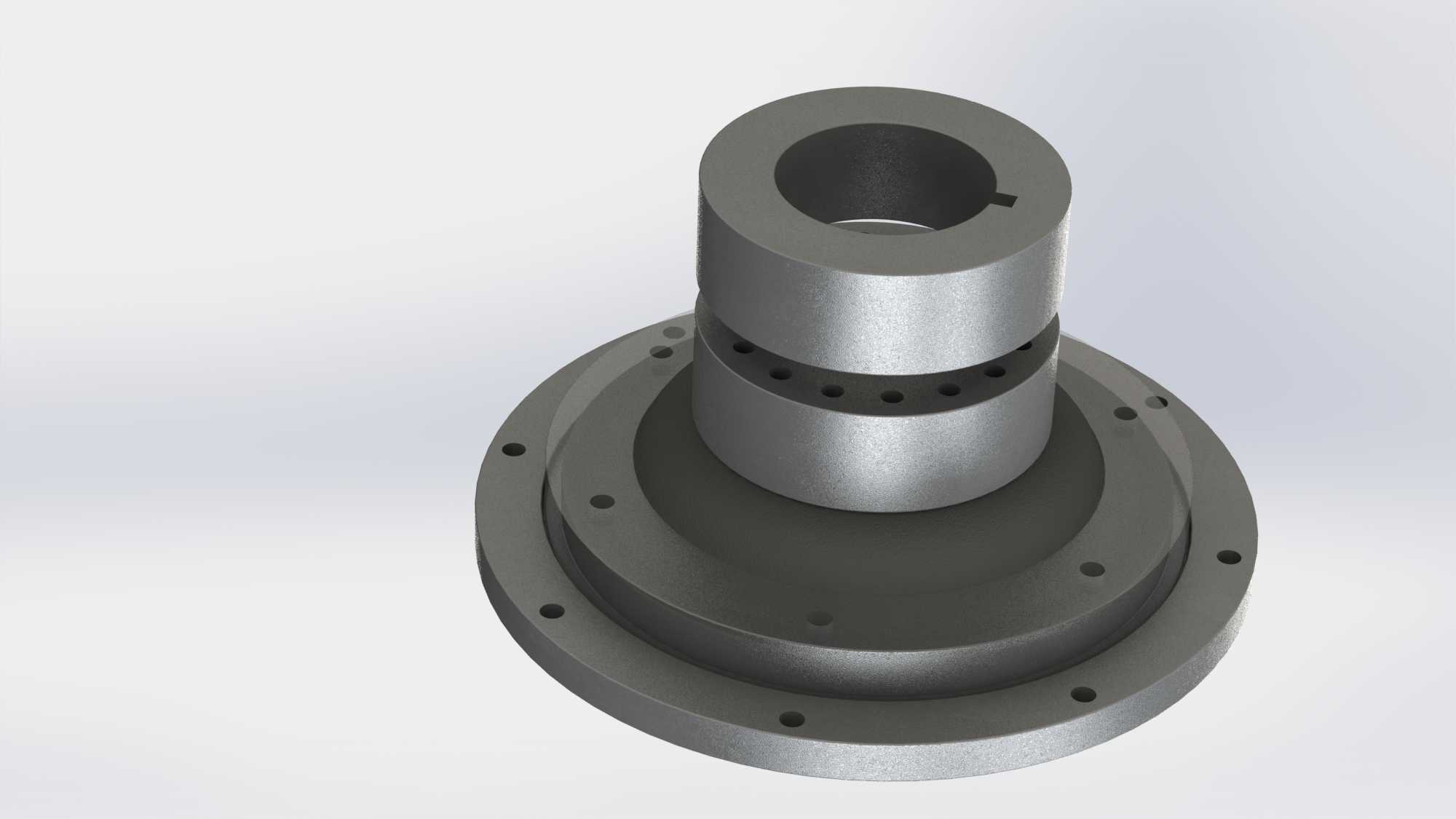

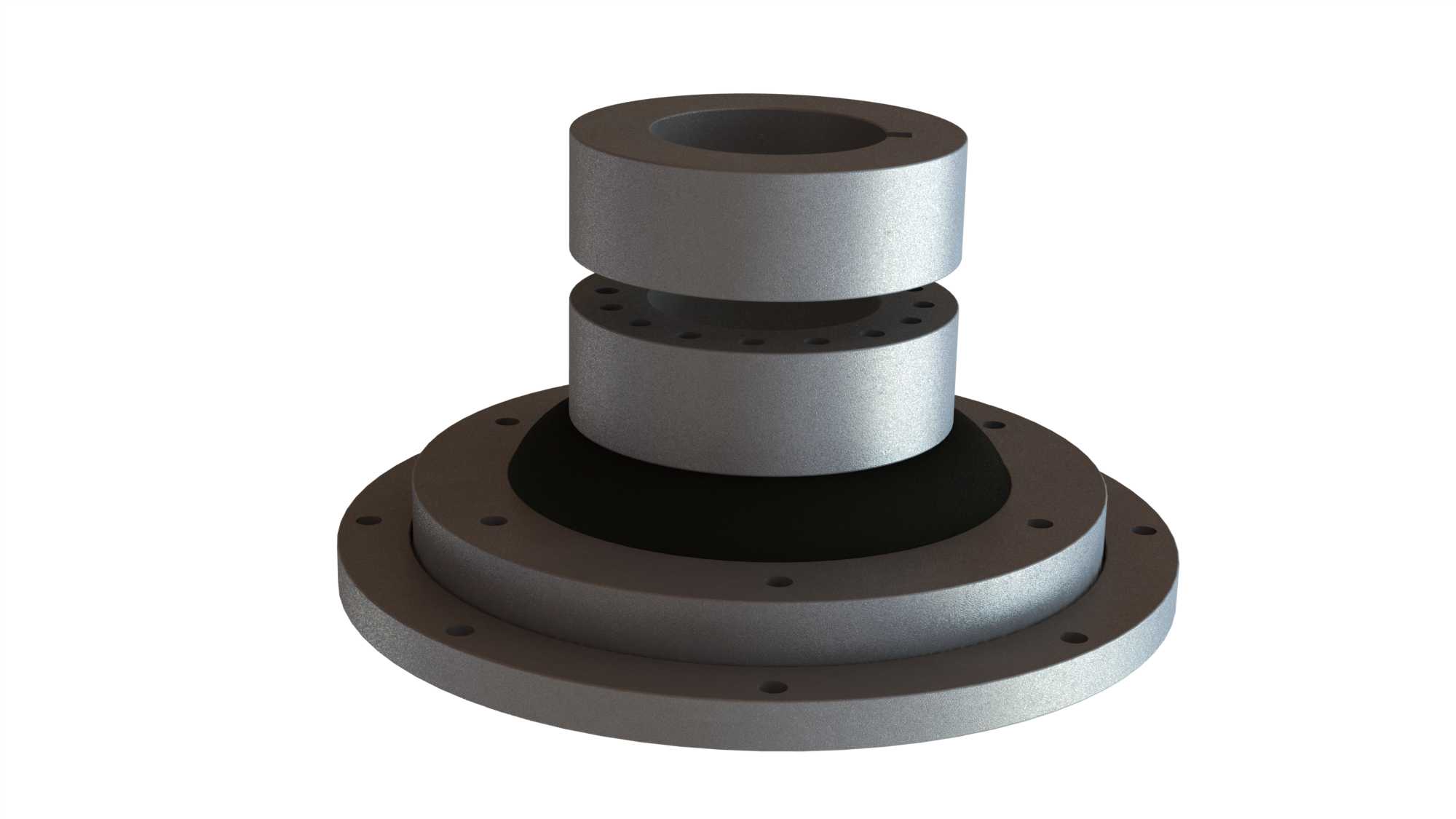

　　在分布式电站、工业自备电源、船用辅机发电单元等场景中，原动机与发电机转子的轴系对接始终是影响机组运行稳定性的核心环节，这类法兰式弹性联轴器正是为解决轴系对中偏差、缓冲冲击载荷而设计的专用传动部件。不同于小型设备使用的刚性套轴联轴器，该结构采用三层阶梯式布局，底部为带均布安装孔的圆形法兰盘，通过螺栓直接固定在发电机输入端的端面上，法兰盘上的安装孔采用通孔设计，可适配不同规格的内六角圆柱头螺栓，孔位的节圆尺寸严格匹配常规中功率发电机的输入端安装边界，安装时无需额外加工转接板，可直接完成对接固定。中间层为带环形缓冲垫的扭矩传递段，黑色弹性缓冲垫嵌装在上下金属毂体之间，当原动机输出端存在角向、径向或者轴向的微小对中偏差时，

　　弹性垫可通过自身的弹性变形补偿偏差量，避免轴系因强行对中产生附加弯矩，同时在机组启动、负载突加突卸的工况下，缓冲垫可以吸收瞬时冲击载荷，减少冲击对发电机转子轴承、原动机曲轴的损伤，降低轴系疲劳失效的风险。上部为轴孔毂体，中心加工有带键槽的通孔，用于套装在原动机的输出轴上，键槽采用标准平键槽设计，可传递额定工况下的设计扭矩，毂体外圆做了倒角处理，方便轴系套装时的导向，避免装配过程中刮伤轴颈表面。从设计逻辑上看，该联轴器的金属部件均采用45号钢调质处理，兼顾强度与韧性，法兰盘的厚度经过刚度校核，在螺栓预紧力作用下不会发生翘曲变形，保证连接面的贴合度；中间弹性垫采用耐油橡胶材质，可适应发电机组运行时的机舱温度，同时抵御润滑油、

　　柴油蒸汽的侵蚀，延长部件的更换周期。在安装边界上，该联轴器的轴向总长度控制在合理范围，不会额外增加轴系的悬臂长度，避免影响原动机输出轴承的受力状态；法兰盘的最大外径小于发电机输入端的防护盖内径，安装完成后可正常装配机组的外防护部件，不会出现干涉问题。实际应用中，这类联轴器多用于10-50kW功率段的柴油发电机组、小型汽轮发电机组以及部分水力发电的辅机传动单元，相比膜片联轴器，它的缓冲吸振能力更强，更适合负载波动较大的应用场景；相比弹性套柱销联轴器，它的法兰连接形式同轴度更容易保证，安装维护时无需挪动主机位置，仅需拆卸连接螺栓即可完成缓冲垫的更换，大幅降低现场运维的工作量。建模过程中，所有配合面的尺寸公差、

　　形位公差都按照传动件的设计规范做了对应设置，法兰安装孔的位置度、轴孔的圆柱度、键槽的对称度都满足实际加工的精度要求，可直接用于工程出图或者数控加工编程，结构上没有冗余的设计特征，所有圆角、倒角都符合机械加工的工艺要求，不会出现无法加工的锐角或者薄壁结构。
