带网格过滤结构的顶吸式抽油烟机结构

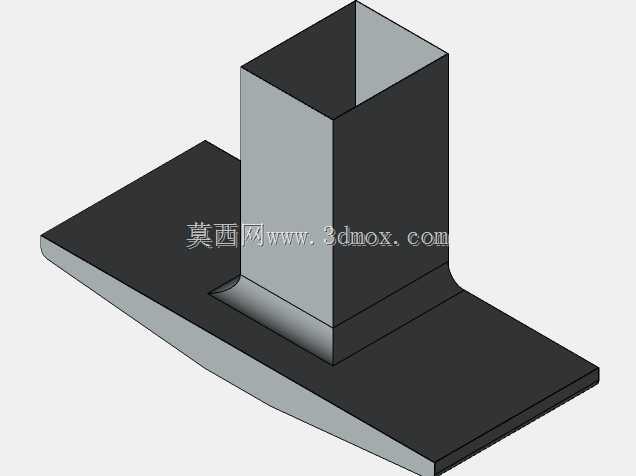

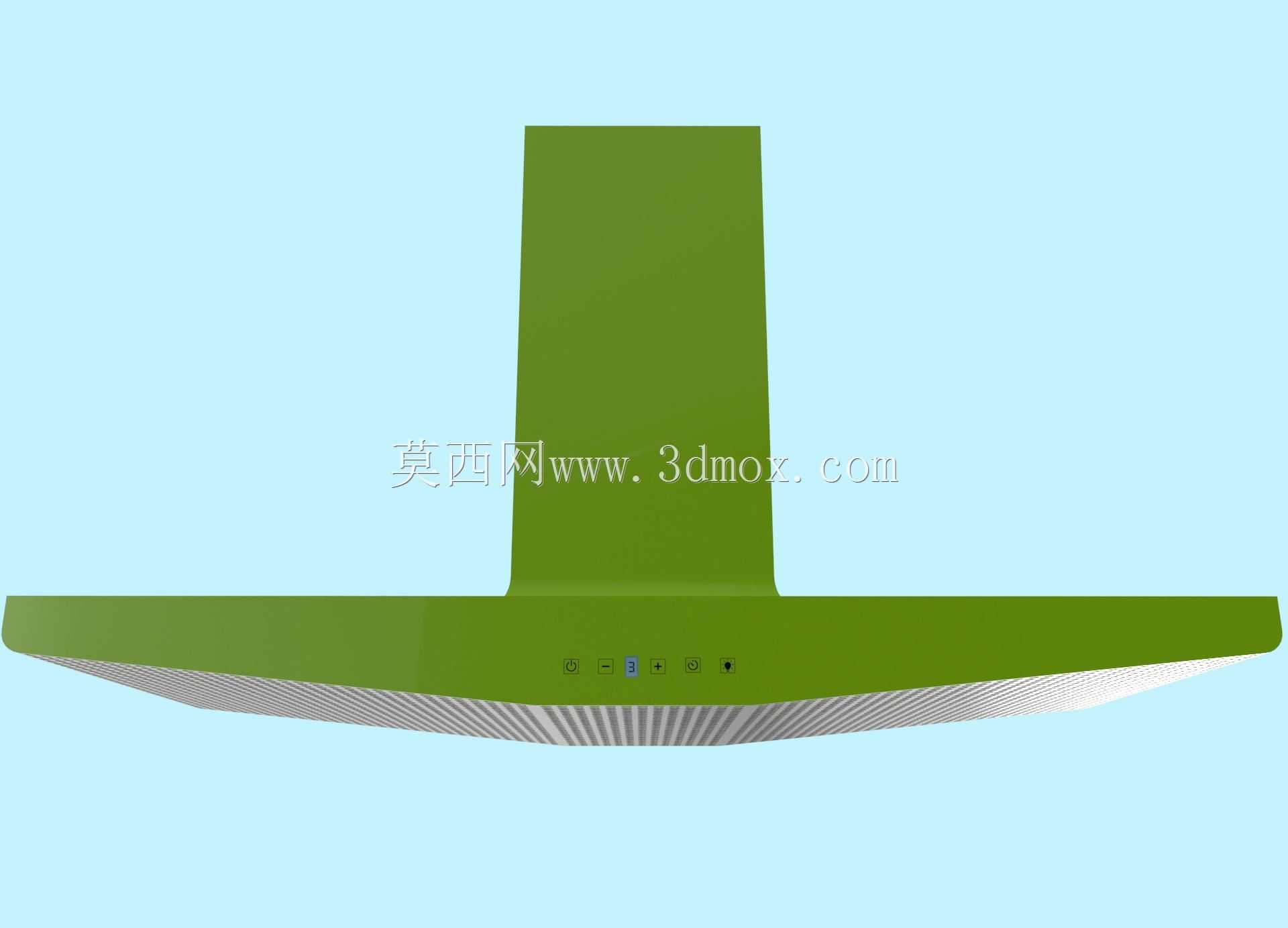

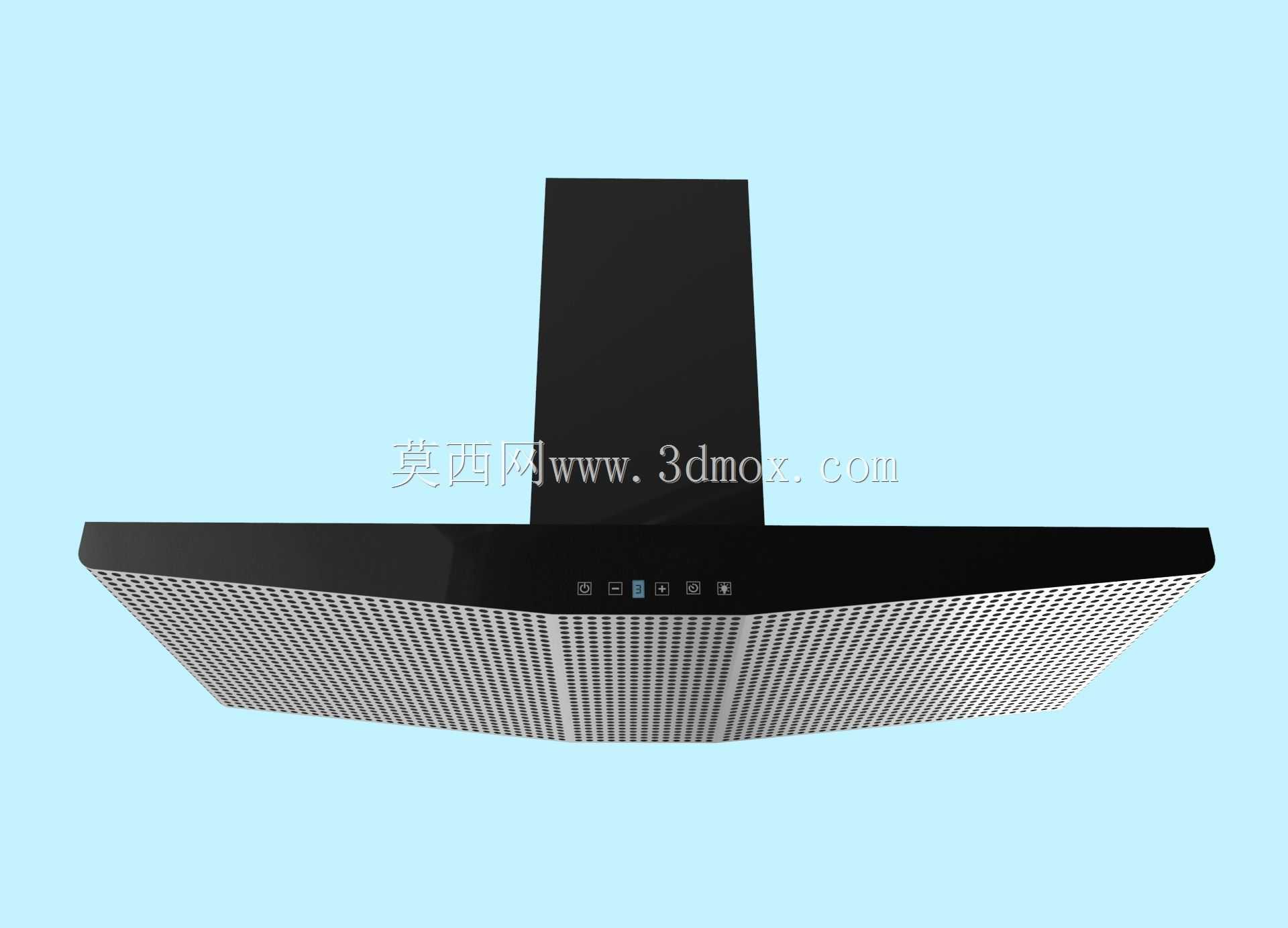

　　这款顶吸式油烟抽吸设备的三维结构，核心围绕中式厨房重油烟的使用场景做适配设计，区别于侧吸式烟机的低位捕烟逻辑，采用T型塔状的高位拢烟构型，安装位置覆盖灶具正上方的油烟升腾核心区，能够在油烟刚从锅具升腾扩散的初始阶段，依托大跨度的集烟罩形成负压覆盖区，避免油烟在升腾过程中向厨房其他区域溢散。从结构功能来看，设备下部的网格过滤结构是核心功能组件，采用多层交错排布的金属网孔构型，既能够在油烟经过进风面时完成第一步的油烟分离，将大颗粒的油雾截留导流至集油结构，减少油污进入风机蜗壳造成的积油负载，同时网格的通透率经过匹配校核，不会因为过滤结构的风阻造成整机抽吸效率下降，日常维护时仅需拆下网格组件做清洁即可，无需频繁拆解内部风道结构。

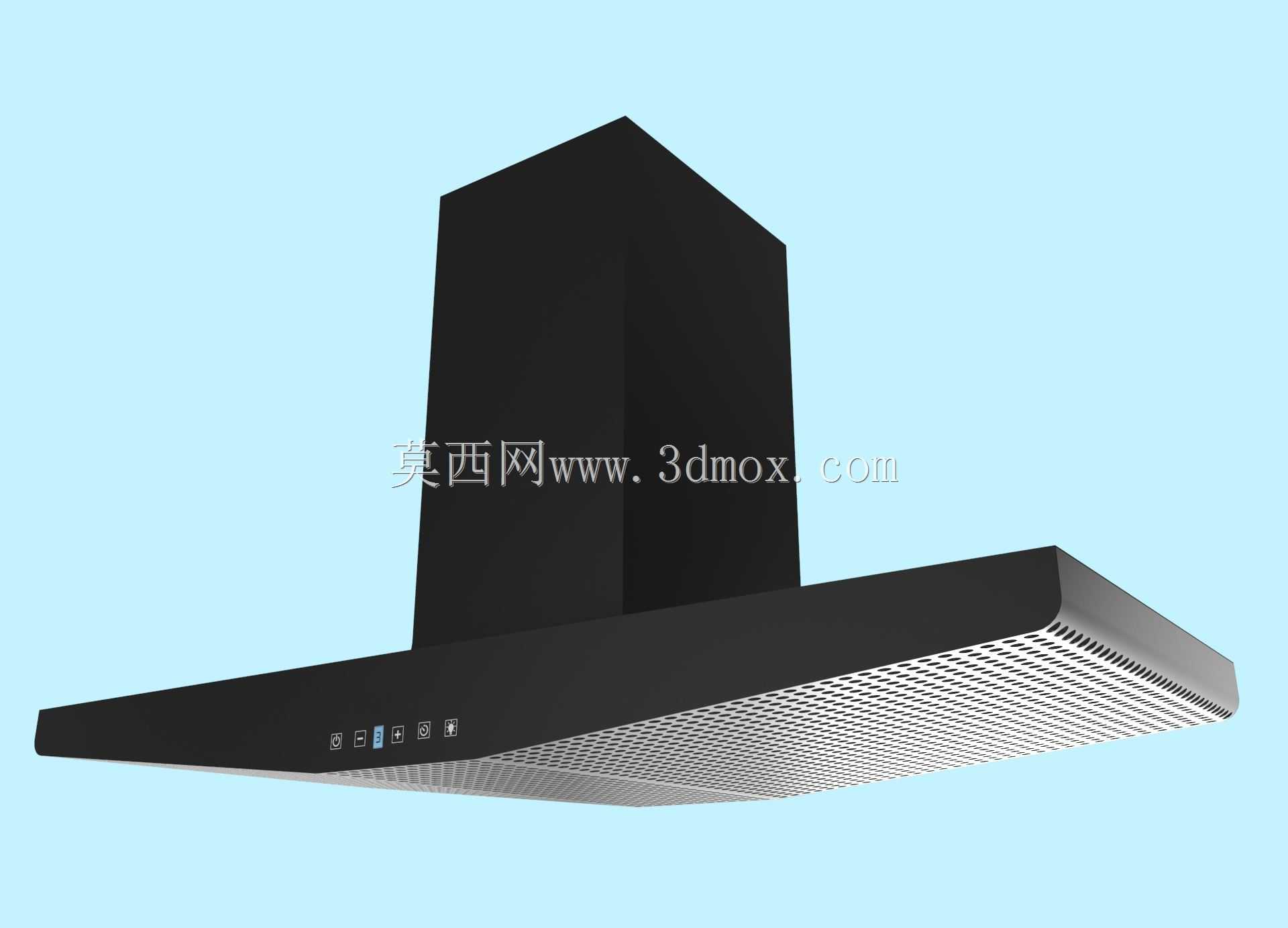

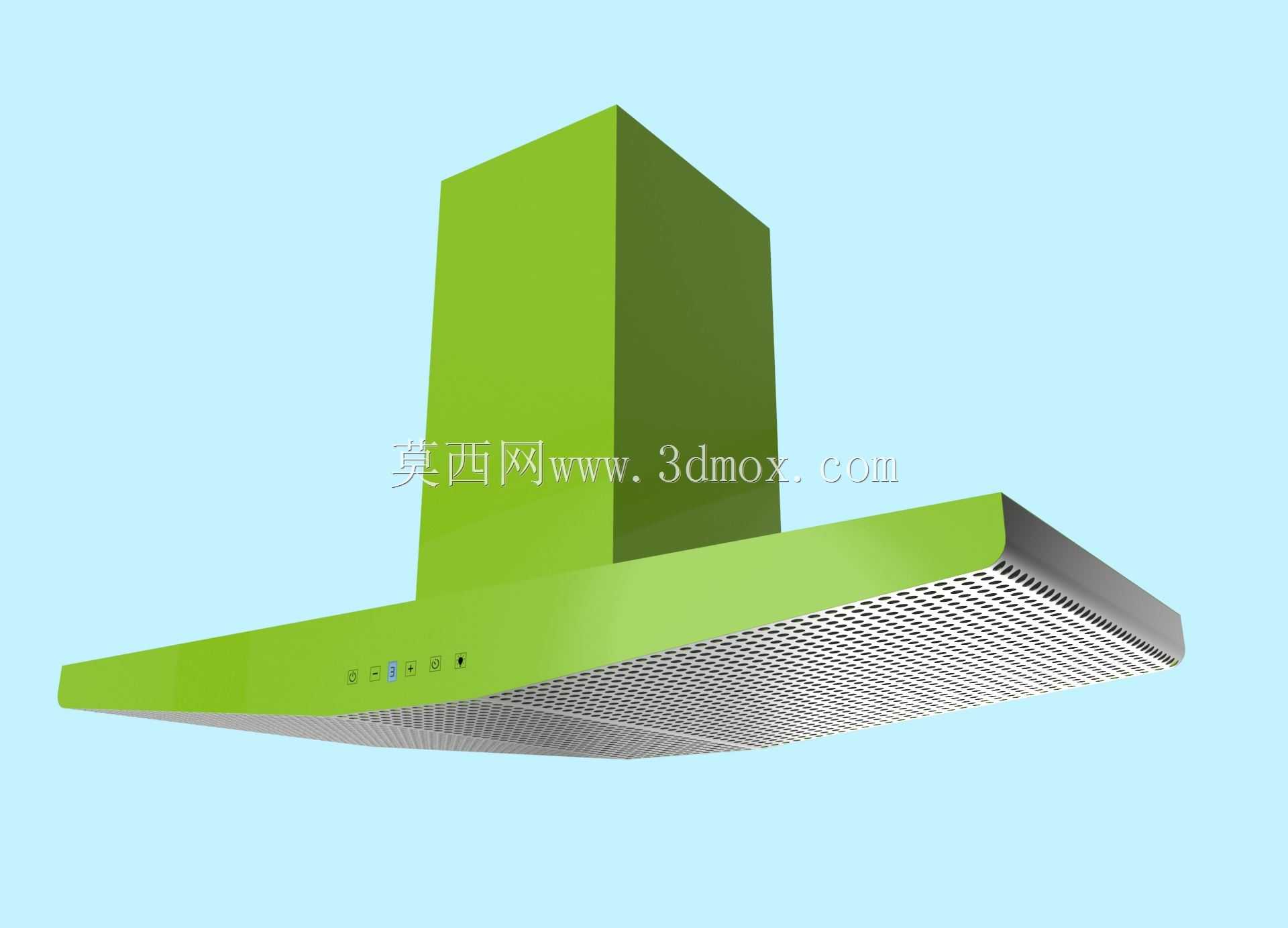

　　上部的竖向烟道结构，一方面承担内部风机组件、电控模块的安装承载作用，另一方面作为油烟的导出通道，对接公共烟道或者室外排烟管，竖向的直筒构型能够减少风道弯折带来的风阻损耗，提升排烟的顺畅度。设计过程中首先对厨房常见的灶具尺寸做了边界适配，集烟罩的横向跨度覆盖常规双眼灶具的横向安装范围，前后进深匹配橱柜台面的常规进深尺寸，安装时集烟罩下沿距离灶具台面的高度预留了符合操作习惯的操作空间，既不会因为高度过低影响颠锅、放置高锅具的操作，也不会因为高度过高造成油烟捕集效率下降。整机的外形做了圆弧过渡处理，集烟罩的边缘没有尖锐直角，一方面能够减少安装、清洁过程中的磕碰风险，另一方面圆弧边缘能够引导气流向进风面汇聚，

　　避免直角位置形成气流紊流区造成油烟滞留。电控操作区设置在集烟罩前侧的易操作位置，采用嵌入式的按键布局，与集烟罩表面齐平，避免油污在按键缝隙堆积，日常擦拭清洁时可以直接用抹布擦拭整个面板，没有清洁死角。从安装边界来看，竖向烟道的尺寸适配常规厨房吊柜的预留空位，安装时可以嵌入吊柜之间的预留空间，保证厨房橱柜的整体视觉一致性，烟道的上部预留了标准的排烟管对接接口，能够适配市面上绝大多数通用规格的厨房排烟管，不需要额外做转接配件。整机的结构配重经过校核，下部集烟罩的重量通过竖向烟道的安装挂板传递到墙面，挂板的安装孔位匹配常规厨房墙面的承重结构，安装时不需要额外做复杂的承重加固，普通家庭厨房的承重墙或者实心轻质墙都可以满足安装承重要求。

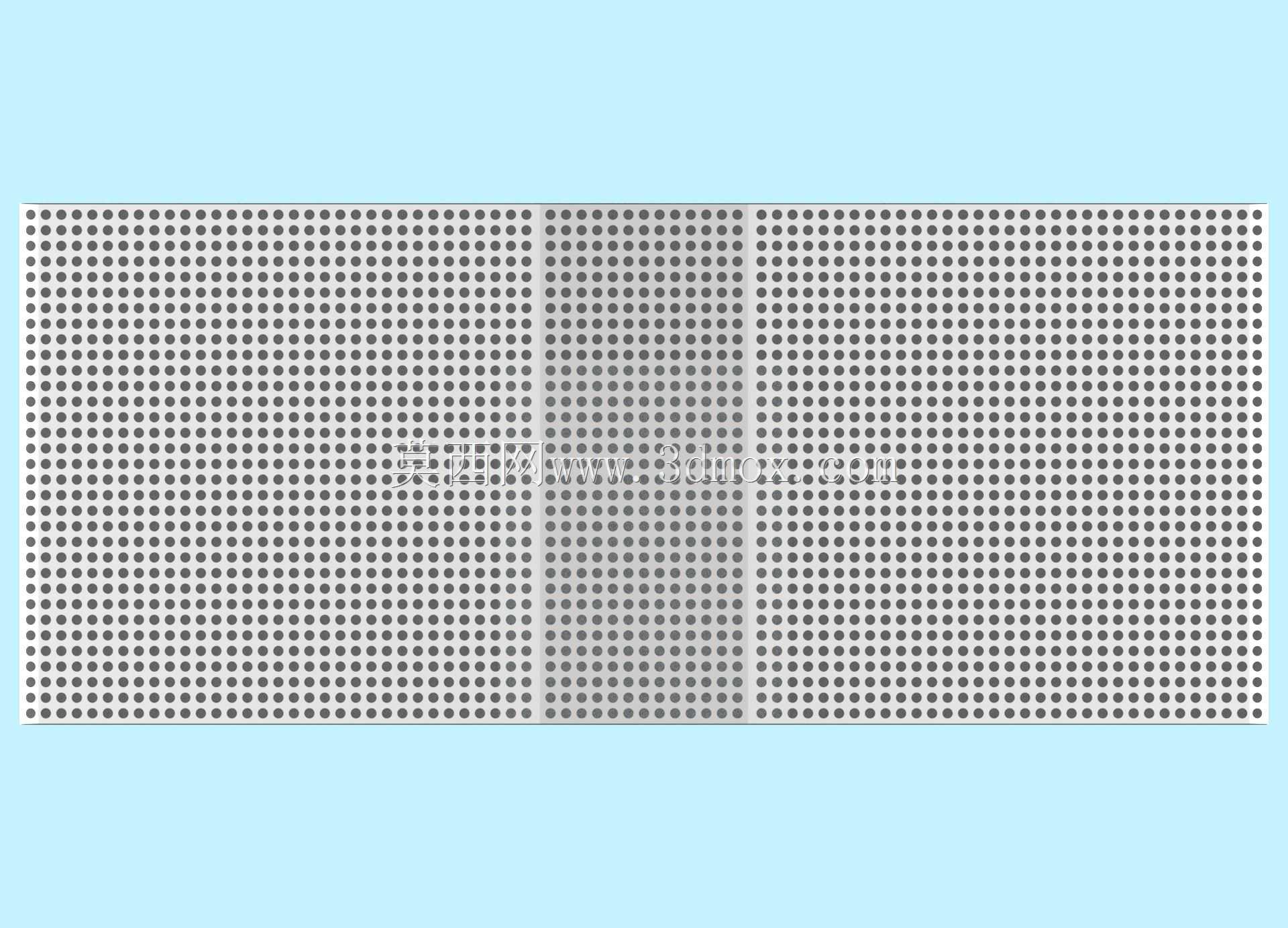

　　网格过滤组件采用快拆式的卡扣固定结构，不需要借助额外工具就可以完成拆卸和装回，降低用户日常维护的操作门槛，过滤网格的网孔尺寸经过多轮验证，既能够保证足够的油烟截留效率，也不会因为网孔过密造成油垢快速堵塞，延长单次清洁的使用周期。集烟罩的拢烟腔采用微弧向内收敛的构型，当风机运转形成负压时，拢烟腔能够将周边的油烟向中心进风区引导，相比平板式的集烟结构，拢烟范围提升的同时不会额外增加整机的外形尺寸，适配中小户型厨房的安装空间限制。
