喷雾瓶与配套纸质包装盒结构设计方案

　　保证旋合后密封胶圈能完全贴合瓶口端面，在正常存储、运输的倾斜、倒置场景下不会出现液体渗漏。泵头部分的结构包含按压喷头、导流管、雾化腔与复位弹簧，导流管长度延伸至瓶底内凹的定位槽处，保证瓶内液体剩余量极低时依然可以正常吸出，减少液体残留浪费；雾化腔的流道设计经过优化，按压时液体经过流道分流后从喷嘴微孔喷出，形成均匀的雾化颗粒，避免出现柱状喷流或者滴液的情况。瓶肩位置做了平滑的圆弧过渡，没有尖锐棱角，一方面避免生产、运输过程中应力集中导致的瓶身开裂，另一方面也能提升手持接触时的触感，不会出现硌手的问题。瓶底设计有一圈凸起的支撑脚，让瓶身放置在平面上时保持稳定，不会因为底面平面度误差出现晃动，同时凸起的结构也能减少瓶底与放置面的摩擦，日常日化场景中，小容量液体分装容器的应用覆盖护肤精华、消毒喷剂、药用雾化液等多个细分领域，这类容器的设计需要同时兼顾液体密封性能、使用操作便捷性与外包装的防护适配性，本次呈现的结构方案围绕喷雾型液体容器与配套外包装盒展开，从实际使用的全流程维度完成结构搭建。先从瓶体部分的功能逻辑来看，这类小容量喷雾瓶的核心功能是实现液体的密封存储与定量雾化喷出，瓶身采用直筒型薄壁结构，壁厚控制在均匀一致的区间，既保证吹塑或注塑成型时的材料流动性均匀，避免出现局部壁厚不足导致的渗漏风险，也能控制整体重量，适配日常手持使用的握持手感。瓶口位置设计有标准螺纹结构，与喷雾泵头的螺纹副精准配合，螺纹的牙距、牙高都经过适配，

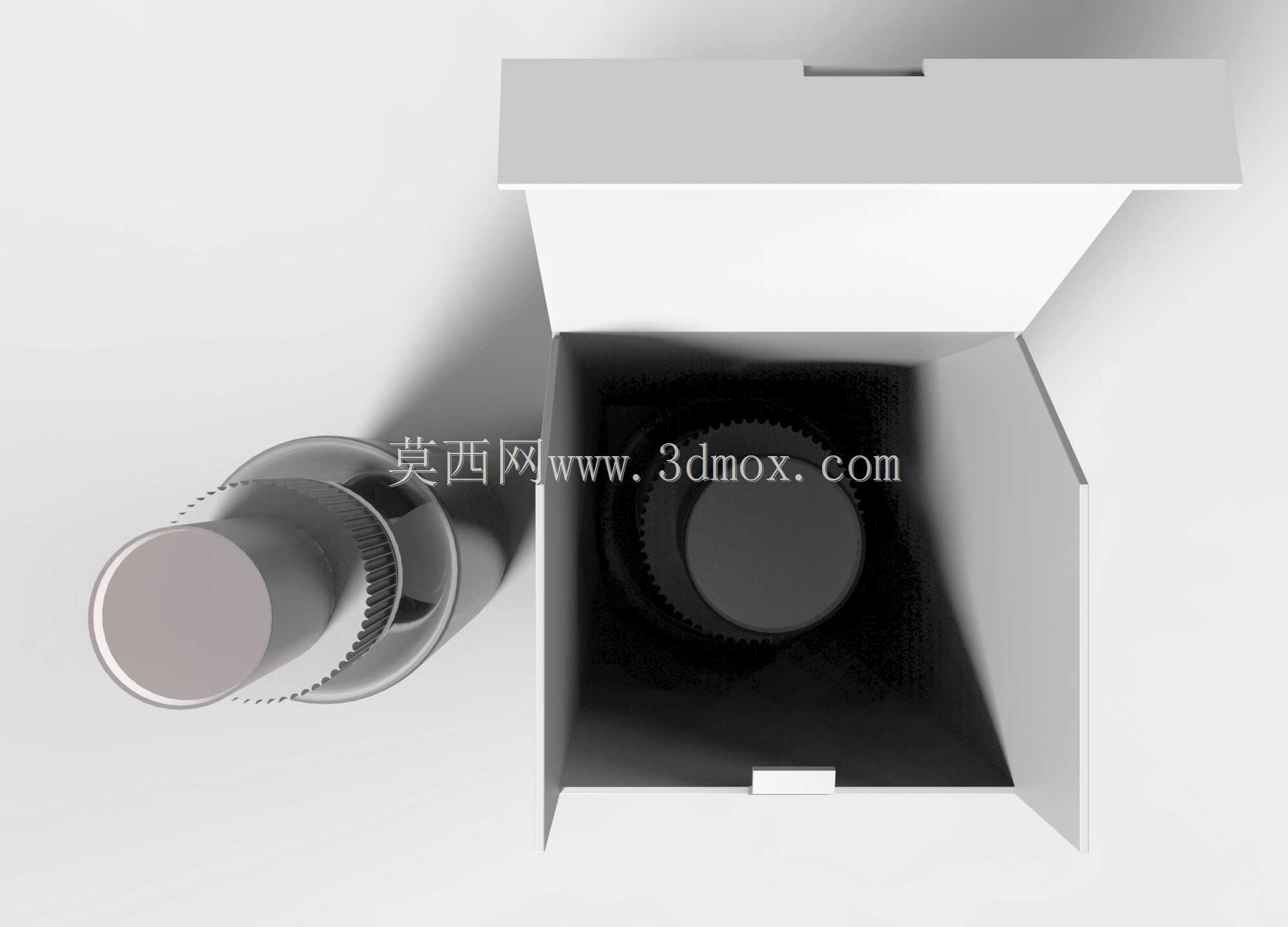

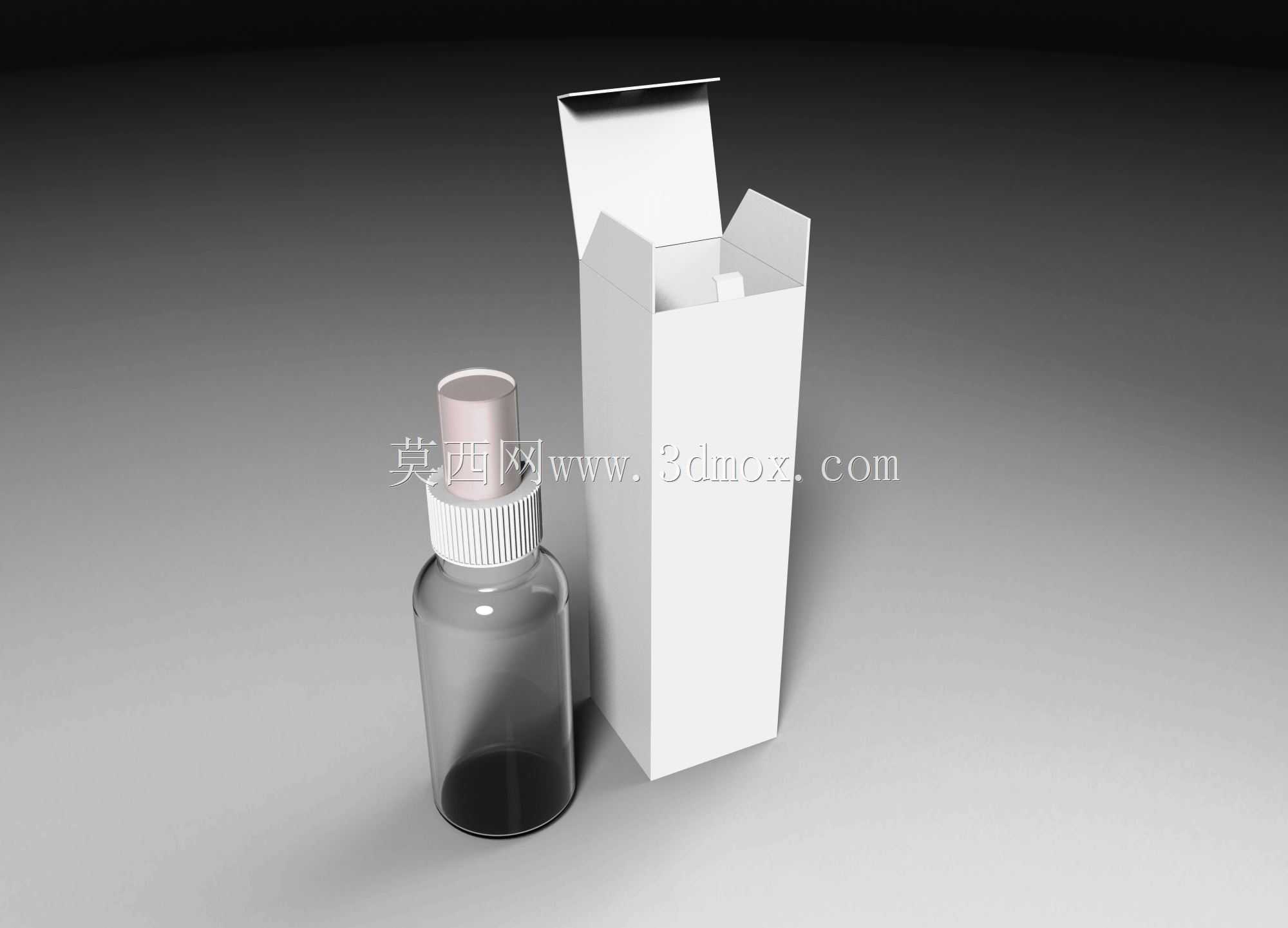

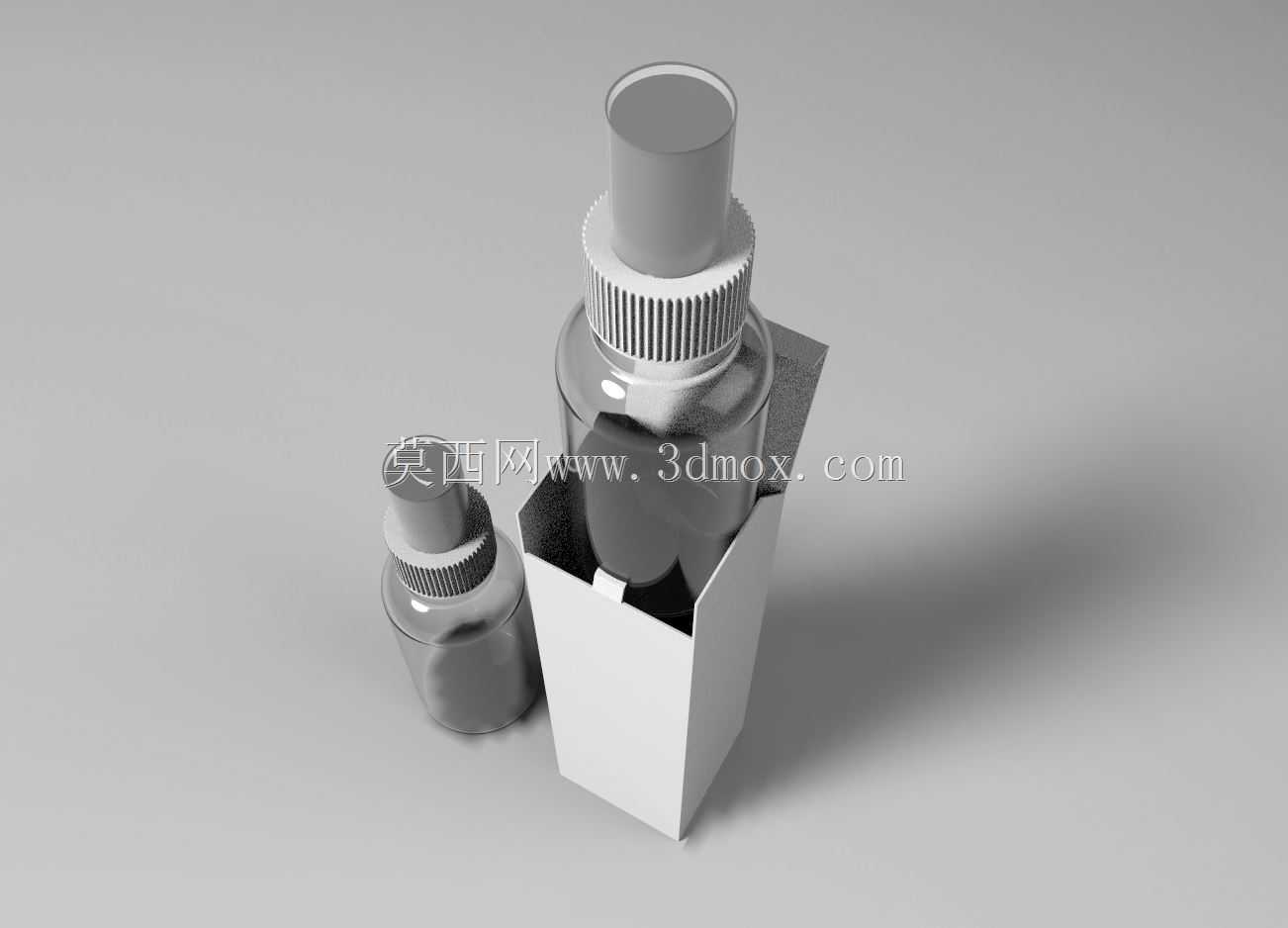

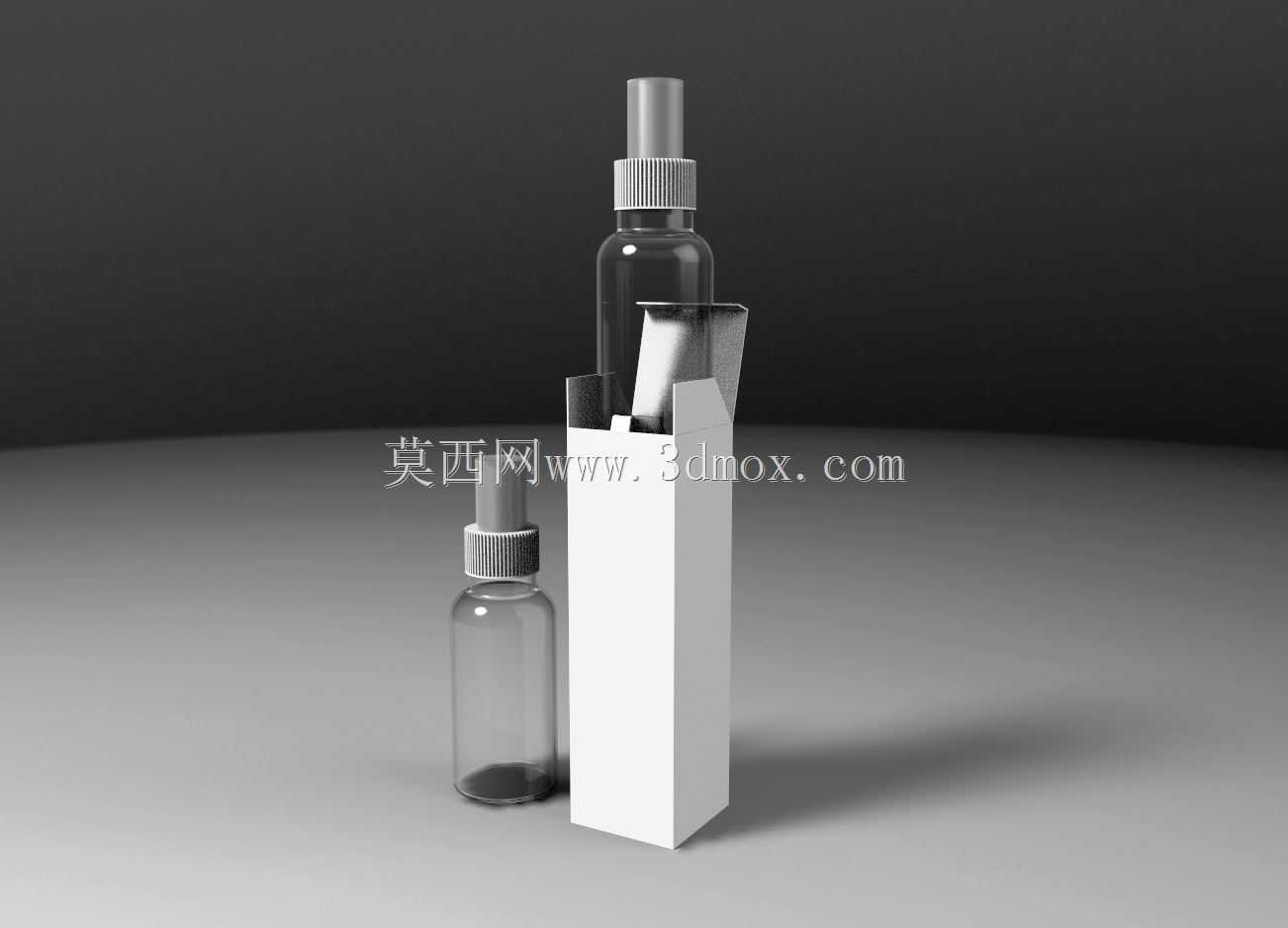

　　避免长期使用后瓶底磨损发白影响外观。再看配套的纸质包装盒结构，这个包装盒采用单铜纸折叠成型的结构，不需要额外的粘接固定，通过纸板本身的插舌结构完成锁合，生产时可以直接模切压痕后折叠成型，降低包装生产的工序成本。包装盒的内部尺寸与喷雾瓶的外形尺寸做了精准适配，瓶身放入后，盒体侧壁与瓶身之间预留了均匀的缓冲间隙，这个间隙可以在运输过程中吸收外部的冲击载荷，避免瓶身受到挤压出现变形或者泵头误按压的情况。包装盒的顶部设计有外翻的插盖结构，插盖的长度刚好卡入盒体侧壁的卡槽内，闭合后不会轻易松脱，同时消费者开启时不需要借助额外工具，直接掀起插盖即可取出瓶体，兼顾了运输时的锁合可靠性与使用时的开启便捷性。盒体的高度设计刚好覆盖喷雾瓶的整体高度，

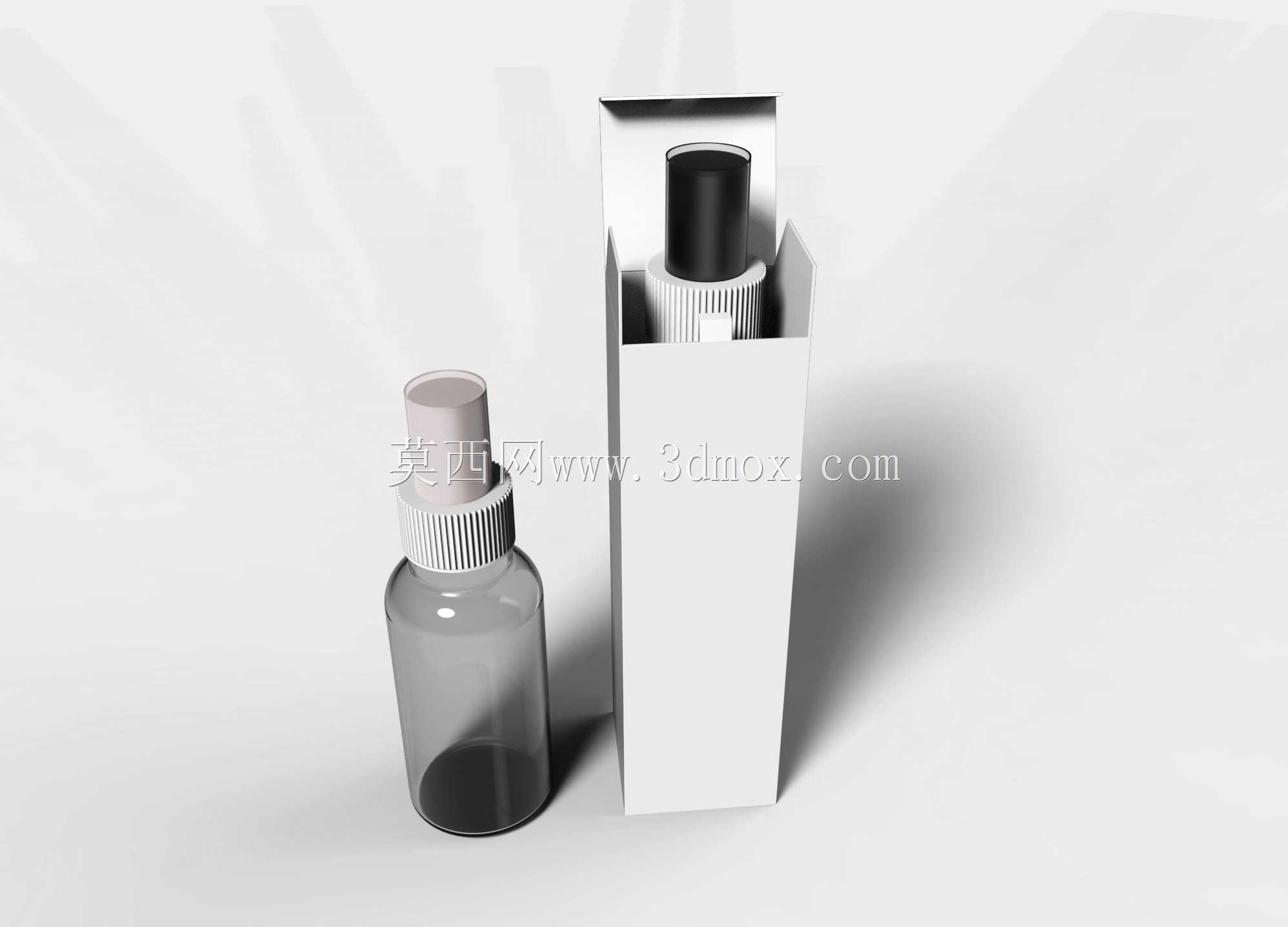

　　泵头部分完全处于盒体内部，避免运输过程中泵头受到外力按压导致液体漏出，也能防止喷嘴被外界灰尘污染。从安装与适配的边界来看，瓶身的最大外径控制在常规日化包装的通用尺寸区间，既可以适配这款定制的纸盒，也能兼容市面上同规格的通用塑料外盖、热缩膜等包装配件，不需要单独开模生产配套辅件，降低供应链的适配成本。泵头的按压行程做了合理限制，正常按压时的行程不会超过盒体内部预留的空间，即使在盒盖闭合状态下受到外部压力，泵头的行程也不足以触发喷雾动作，进一步降低运输过程中的漏液风险。在实际生产适配层面，瓶身的脱模斜度控制在合理范围，不管是采用PET吹塑还是PP注塑工艺，都能顺利脱模，不会出现粘模导致的瓶身拉伤；纸盒的模切线位置都做了压痕处理，

　　折叠时不会出现纸板断裂的情况，插舌的倒角设计让组装时的插接动作更顺畅，一线包装工人不需要额外调整就能快速完成装盒作业。从使用场景的适配性来看，这套结构既可以用于30ml到50ml区间的小容量液体分装，也可以通过等比例缩放适配10ml的试用装或者100ml的常规容量装，结构本身的通用性较强，不需要对核心配合结构做大幅修改就能适配不同容量的需求。瓶身的直筒结构也方便后续做表面贴标或者丝印处理，贴标区域的平面度足够，标签粘贴后不会出现起翘、褶皱的问题。另外，瓶身与纸盒的配合间隙还预留了放置说明书的空间，折叠后的产品说明书可以放在盒体侧壁与瓶身的间隙内，不需要额外增加包装的尺寸，也不会因为说明书的存在导致瓶身在盒内晃动。整套结构没有多余的复杂零件，瓶体部分仅包含瓶身、泵头两个核心部件，纸盒为一体化折叠结构，整体的零件数量少，装配流程简单，适合大规模量产的需求，同时各个部件的配合公差都经过合理设定，不会因为零部件的正常生产公差导致装配困难或者配合松动的问题。
