液化气储罐M30-5巴丙烷安全阀结构

　　在民用燃气配送、小型工业丙烷供气站点的场景里，液化气储罐的压力管控是整套供气系统安全运行的核心环节，这款适配M30接口、整定压力5巴的丙烷安全阀，就是直接安装在储罐气相/液相引出端的最后一道过压防护部件，对应3000L规格储罐的泄放流量需求做了匹配设计，避免储罐因环境温度骤升、充装过量、外部热源烘烤等异常工况导致内部压力超出容器承压阈值，从根源上降低罐体爆裂、介质泄漏引发的燃爆风险。

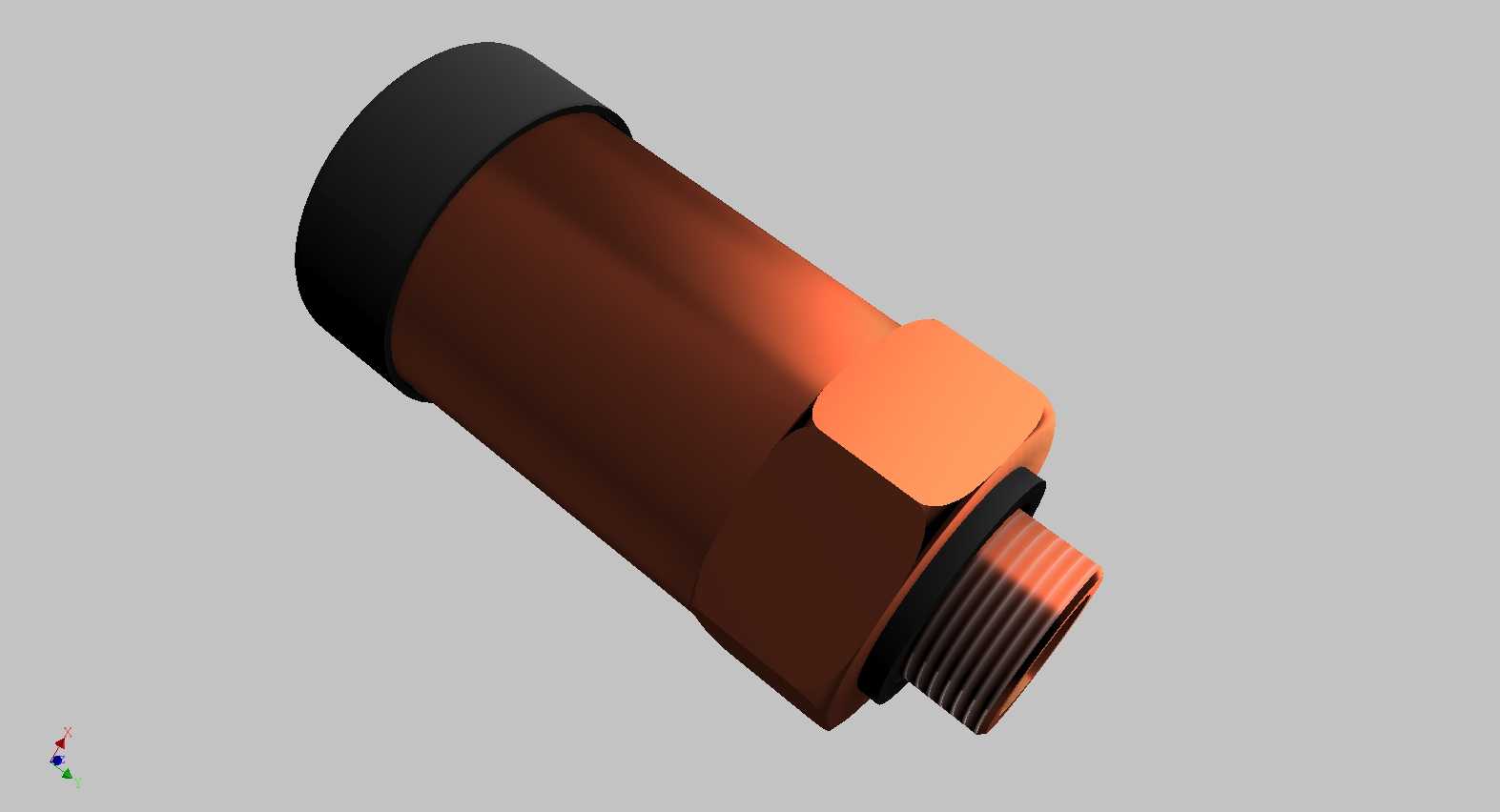

　　从实际安装适配性来看，这款安全阀采用外螺纹连接结构，螺纹规格为M30，安装时直接与储罐预留的内螺纹接口旋合即可，接口处配套的密封垫圈可耐受丙烷介质的溶胀特性，长期使用不会出现密封失效渗漏的问题；阀体主体采用铜质基材加工，一方面铜材与丙烷介质的相容性好，不会因长期接触燃气出现腐蚀剥落、杂质卡滞阀芯的问题，另一方面铜材的切削加工性能优异，可保证阀座密封面的加工精度，降低泄放后的回座泄漏率。阀体中部设计的六角结构，完全适配常规开口扳手的夹持尺寸，现场安装或后期维护拆卸时，无需定制专用工装，普通运维人员借助常规五金工具即可完成拆装作业，大幅降低现场运维的工具成本与操作门槛。阀体端部的黑色防护帽，在安全阀出厂运输、储罐安装前的存放阶段，可有效阻挡外部灰尘、水汽进入阀体内腔，避免异物卡滞弹簧或密封副，导致安全阀出现误泄放或者到压不启的故障。

　　从功能实现逻辑来看，这款安全阀属于弹簧直接载荷式结构，内部的弹簧预紧力经过精准调校，正好对应5巴的整定压力值，当储罐内部压力低于整定压力时，弹簧的预紧力将阀芯紧紧压在阀座密封面上，实现可靠密封，保证储罐内的介质不会出现无组织泄漏；当储罐内部压力升高至整定压力时，介质作用在阀芯承压面上的推力超过弹簧预紧力，阀芯被顶起，介质通过阀体与阀芯之间的泄放通道向外排出，快速降低储罐内部压力；当储罐内压力回落至安全值后，弹簧力重新推动阀芯回座，密封面再次贴合，自动停止泄放，整个过程无需人工干预，可实现无人值守状态下的自动压力防护。针对丙烷介质的易燃易爆特性，这款安全阀的泄放通道做了定向导流设计，泄放时介质会沿着阀体端部的开口方向定向喷出，不会直接冲刷到罐体表面或者周边的操作人员，避免泄放时的低温介质冻伤人员，同时也减少高速气流带静电引发燃爆的隐患。

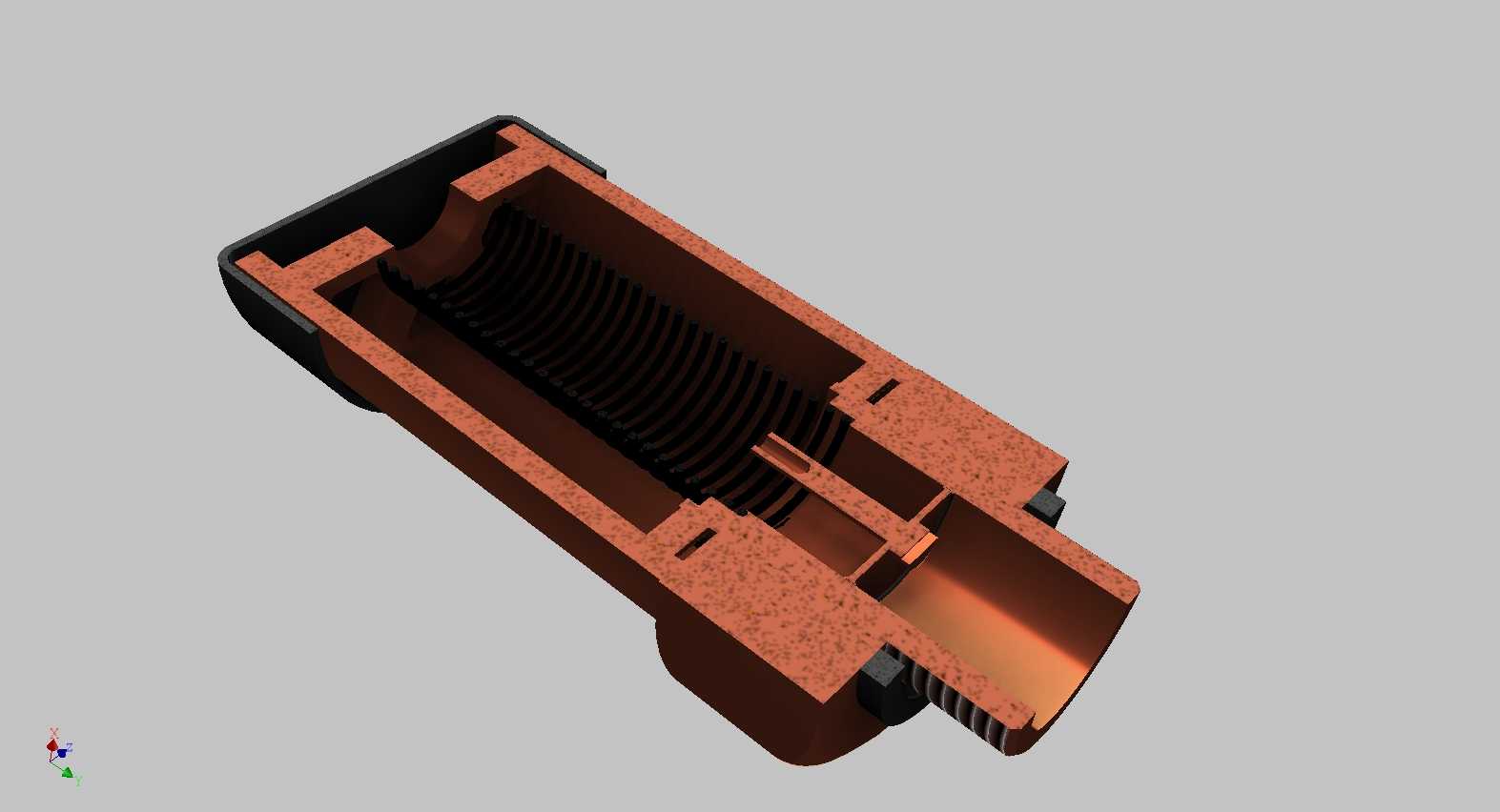

　　做三维结构设计时，首先要明确核心的边界约束：一是安装接口的螺纹参数必须严格匹配M30的公制螺纹标准，螺纹的大径、中径、小径公差要符合燃气附件的密封要求，不能出现螺纹配合过松渗漏、过紧无法旋入的问题；二是整体的安装长度要控制在储罐预留的安装空间内，不能因为阀体过长导致安装后与周边的管道、护栏、储罐附件产生干涉，尤其是在小型撬装式液化气储罐的集成场景里，安装空间十分紧凑，阀体的径向尺寸也要做严格控制，六角结构的对边尺寸既要满足扳手夹持的力矩需求，又不能超出周边部件的间距限制；三是内部弹簧的选型要匹配整定压力与泄放流量要求，弹簧的刚度、预压缩量要经过严格计算，既要保证到压时能准确开启，又要保证泄放过程中不会出现频跳、颤振的问题，避免阀瓣与阀座反复撞击造成密封面损坏。建模过程中，要重点还原密封副的配合结构，阀瓣与阀座的密封面采用锥面配合设计，相比平面密封，锥面密封的对中性更好，回座时更容易实现精准贴合，密封面的粗糙度要达到镜面级要求，建模时可以通过细节特征还原密封面的加工精度要求；同时要还原内部的弹簧导向结构，保证弹簧在压缩、回弹过程中不会出现偏斜，避免阀芯卡滞导致功能失效。另外，阀体外部的防护帽与阀体的配合采用卡扣式结构，安装后不会轻易脱落，需要拆卸校验内部结构时，只需稍用力即可拔下，兼顾防护性与维护便捷性。

　　在实际选型应用中，这款安全阀的泄放能力是和3000L容积的丙烷储罐做过匹配计算的，当储罐出现异常超压时，安全阀的全开泄放量可以保证罐内压力不会持续升高超出容器的设计压力，不会出现泄放能力不足导致罐体超压的问题；同时整定压力的设定也严格低于储罐的设计承压值，留有足够的安全裕量，不会出现压力已经超出罐体承受能力但安全阀还未开启的情况。日常运维场景中，这款安全阀的结构简单，没有复杂的附加机构，定期校验时只需将阀体从储罐上拆下，在压力校验台上调整弹簧预紧力即可完成整定压力的校准，不需要更换复杂的零部件，维护成本极低，非常适合分散式的小型燃气存储站点使用。
