丙烷罐存水弯调压装置结构设计

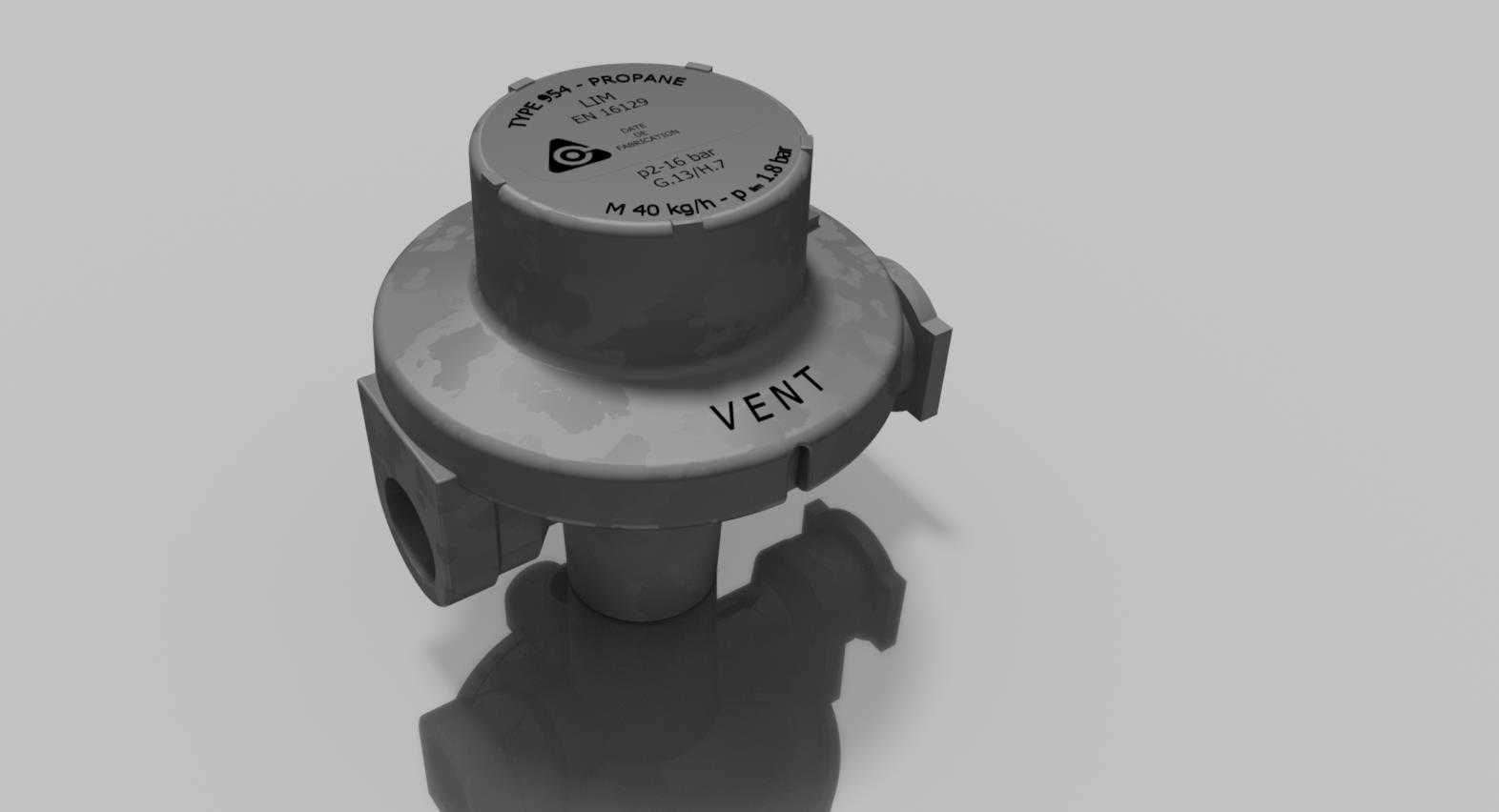

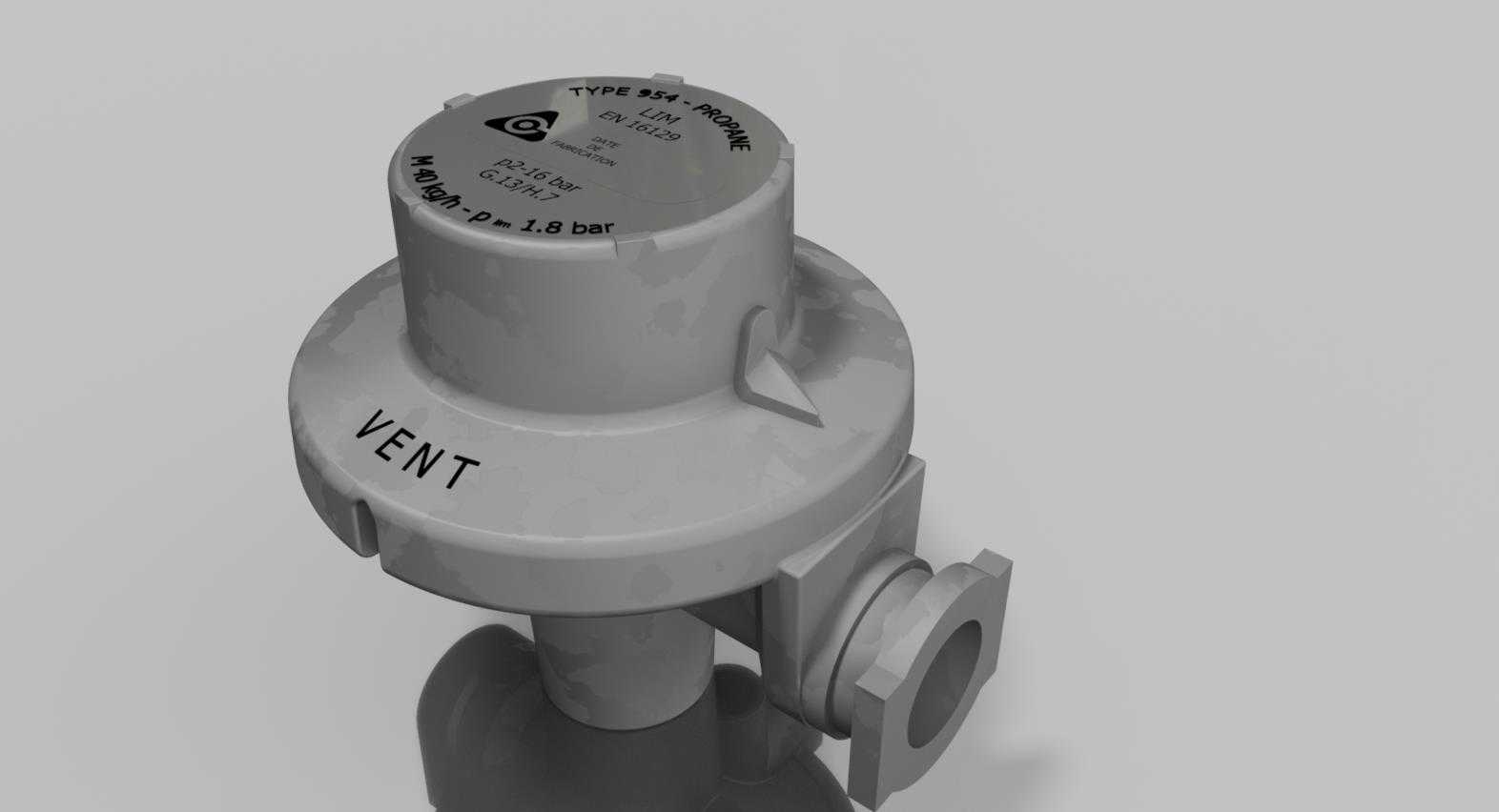

　　在燃气输配、小型丙烷供气站点以及商用燃气设备配套管路中，这类集成存水弯功能的调压部件是保障管路稳定运行的核心组件之一，很多现场运维人员容易忽略存水弯与调压结构集成设计的优势，实际在丙烷介质输送过程中，管路内会因温度波动析出少量凝液，若凝液直接进入调压腔室，会导致调压膜片动作卡滞、出口压力波动，甚至在低温环境下出现凝液冻结堵塞阀口的故障，传统分立安装的存水弯与调压阀不仅占用更多管路安装空间，还会增加两个法兰连接点的泄漏风险，这款集成式结构正是针对这类现场痛点完成的设计落地。从功能实现逻辑来看，该部件顶部的调压端盖集成了压力调节弹簧与膜片限位结构，端盖上标注的压力参数直接对应出口压力的调节区间，侧面预留的VENT接口是呼吸孔通道，

　　用于平衡调压膜片下腔与大气的压力差，避免膜片动作时出现气阻，这一通道的开孔角度做了向下倾斜的设计，能防止户外安装时雨水、灰尘直接进入膜片腔，减少日常运维的清理频次。下部集成的存水弯腔体采用流线型流道设计，介质从侧部接口进入后，先经过存水弯的水封段，凝液在重力作用下留存于弯管底部，气态丙烷则向上进入调压腔，经阀口节流降压后从下部接口输出到下游管路，存水弯的积液段预留了足够的容积，可容纳常规工况下3-6个月析出的凝液量，无需频繁打开排污口操作。从设计思路上拆解，整个壳体采用一体铸造成型的结构方案，避免了多段焊接带来的焊缝腐蚀隐患，铸铝材质的壳体在满足强度要求的前提下，整体重量控制在较低区间，方便现场单人安装操作，

　　侧部的连接法兰采用标准管法兰尺寸，可直接与现有同通径的丙烷管路对接，无需额外加工过渡接头。安装边界方面，该部件的轴向安装尺寸比同通径分立安装的调压阀加存水弯缩短近40%，径向突出尺寸仅比管路通径大两个壳体壁厚加加强筋宽度，在狭小的设备间、壁挂式供气柜内安装时，不会与周边的管路支架、柜体面板产生干涉，底部的接口与顶部端盖保持同轴度公差在0.2mm以内，安装时可直接沿管路轴向对位，减少现场配管的调整工作量。结构细节上，端盖与壳体的连接采用多道径向密封结构，相比传统的端面密封，在压力波动工况下的密封可靠性更高，即使出现短时的出口压力超调，密封面也不会因介质侧推力出现偏移泄漏，壳体外部的加强筋沿流道走向布置，既提升了壳体的承压能力，

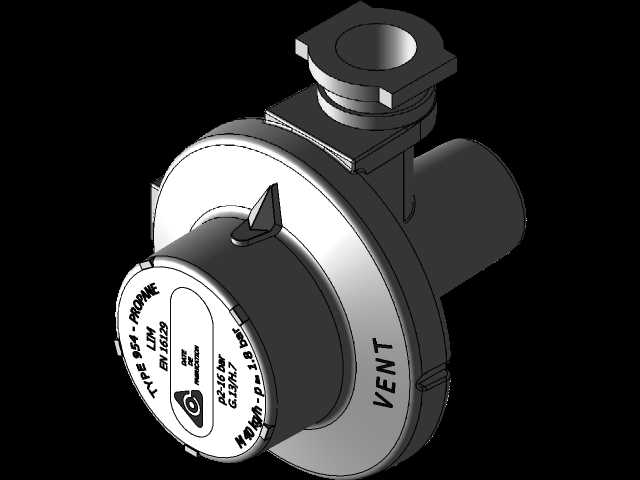

　　也在铸造过程中起到补缩通道的作用，减少铸件内部的缩孔缺陷。实际选型应用时，需要匹配下游设备的额定用气量，该结构的流道通径经过流场仿真优化，在额定流量下的压损控制在5%以内，不会因集成存水弯结构导致供气压力不足，存水弯的水封高度经过计算，可承受管路内短时的压力波动，不会出现水封被击穿导致凝液进入调压腔的问题。很多三维建模人员在复刻这类部件时，容易忽略呼吸通道的倾斜角度、密封槽的尺寸公差以及存水弯积液段的容积比例，导致模型导入工程仿真时出现流道压损计算偏差、密封结构干涉等问题，建模过程中需要重点关注各配合面的公差带设置，端盖与壳体的配合止口要预留合理的安装间隙，既要保证装配时的顺利对位，也要避免间隙过大导致密封件挤出失效。
