工业卧式管壳式换热设备三维结构

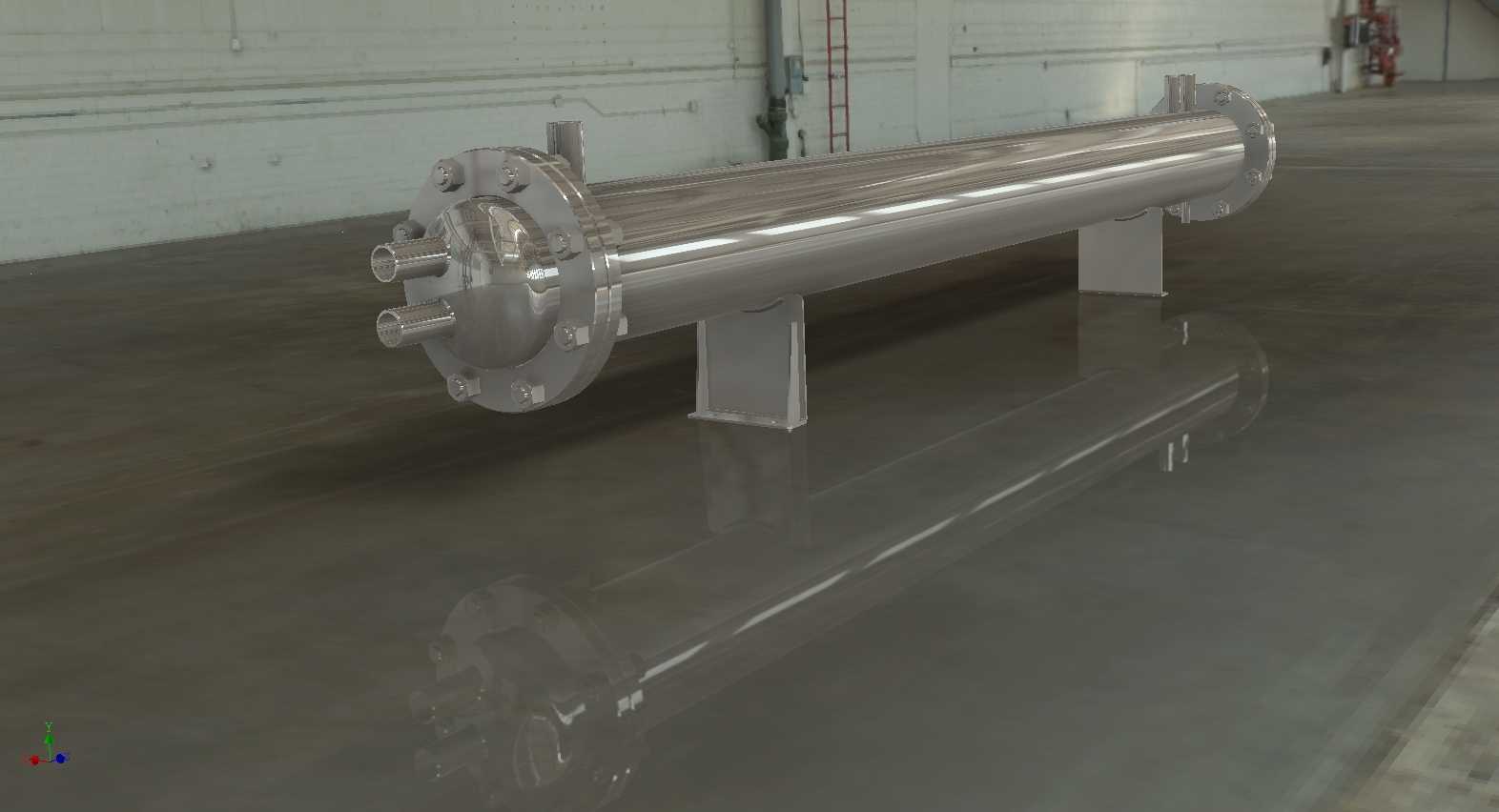

　　在化工生产、暖通空调、食品加工、制药提纯等多个工业场景中，管壳式换热器始终是冷热介质热量传递的核心设备，本次呈现的卧式管壳式换热结构，完全贴合工业现场实际安装与运行需求做了全细节还原。从实际用途来看，这类设备主要承担两种不同温度流体之间的热量传递任务，既可以用高温流体加热低温工艺介质，也能通过冷却介质带走工艺过程中产生的多余热量，维持系统运行的温度稳定，在化工精馏、锅炉余热回收、中央空调冷热源交换、食品巴氏杀菌等工况中都有大量应用。

　　从功能特性上看，该结构采用固定管板式设计，两端管板与筒体焊接为一体，壳程走壳侧流体，管程走管内介质，两种流体通过管壁完成热量交换，设备两端设置可拆式管箱封头，方便后期检修时清理管内结垢，也便于对换热管做查漏更换。筒体下方设置两个对称的鞍式支座，支座与筒体接触位置做了圆弧贴合处理，避免局部应力集中，支座底板预留了地脚螺栓安装孔，可直接固定在混凝土基础或者钢制设备平台上。管箱上的接管做了差异化管径设计，不同口径的接口分别对应介质进出口、排气口、排液口，现场安装时可根据管路走向调整接管朝向，适配不同的管道布局需求。

　　设计思路上，整个结构优先考虑工业现场的安装便利性与运行可靠性，筒体长度与换热管长度做了匹配设计，换热管采用正三角形排布，在有限的筒体内径下最大化布置换热面积，提升传热效率。管板与筒体、管板与换热管的连接位置都做了焊接结构的细节还原，法兰连接位置预留了螺栓孔位，密封面采用突面结构，适配常用的非金属垫片密封，满足中低压工况下的密封要求。设备的整体重心落在两个鞍式支座的支撑范围内，卧式安装的形式降低了设备整体高度，减少了现场安装时的高空作业量，也方便后期运行过程中的巡检与维护。

　　从外形尺寸与安装边界来看，该卧式结构整体呈长圆柱形态，筒体直径与长度的比例符合常规工业换热设备的设计比例，两端封头的外伸长度考虑了管箱内部的分程需求，可实现管程多程流动，提升管内介质的流速，强化传热效果。鞍式支座的高度预留了底部接管的安装空间，设备安装时需要在基础上预留对应地脚螺栓的预埋位置，设备周围需要留出足够的检修空间，尤其是两端封头位置，要预留出抽拉换热管、拆卸封头的操作距离。接管的外伸长度考虑了法兰安装与管道焊接的操作空间，不会出现管道安装时操作空间不足的问题。整个结构的细节还原覆盖了实际生产制造中的所有关键结构，从筒体卷制、管板加工、支座焊接到法兰装配的所有结构特征都有体现，能够直接用于设备选型参考、结构校核、安装布局模拟，也可作为同类型换热设备三维建模的参考基准，帮助结构设计人员快速完成同类型设备的方案设计与细节优化，减少重复建模的工作量，提升设计阶段的效率。
