商用制冷1/3马力风冷翅片式冷凝器

　　这款1/3马力规格的风冷冷凝器，是小型商用制冷系统里的核心换热部件，常见于便利店冷藏展示柜、小型商用制冰机、后厨台式冷藏操作台、分体式小型冷库冷凝机组这类场景，承担制冷循环里把压缩机排出的高温高压气态制冷剂，通过强制对流换热冷凝为中温高压液态的核心功能，是蒸汽压缩式制冷回路里不可或缺的放热侧组件。

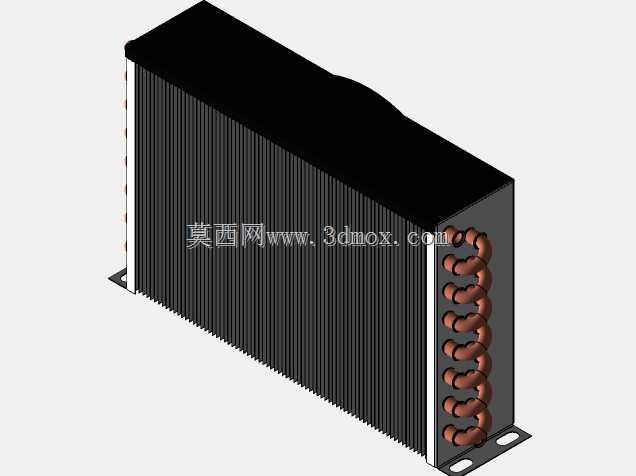

　　从结构设计逻辑来看，整体采用卧式矩形板框布局，主体换热核心为铜管套铝翅片的成熟结构，紫铜换热管采用多流程排布设计，单侧预留的多组铜接头对应不同流程的进出口与分路接口，能适配不同制冷剂的流阻设计要求，保证每一路换热管内的制冷剂流速处于合理区间，避免流速过低导致的积油、换热效率下降，或是流速过高带来的流阻过大、压缩机功耗抬升的问题。铝质翅片采用冲压成型的平直翅片结构，片距经过匹配1/3匹压缩机制冷量的优化设计，在保证换热面积充足的前提下，兼顾了空气侧的流通阻力，适配常规轴流风机的风压特性，不会出现风阻过大导致风量不达标的情况。

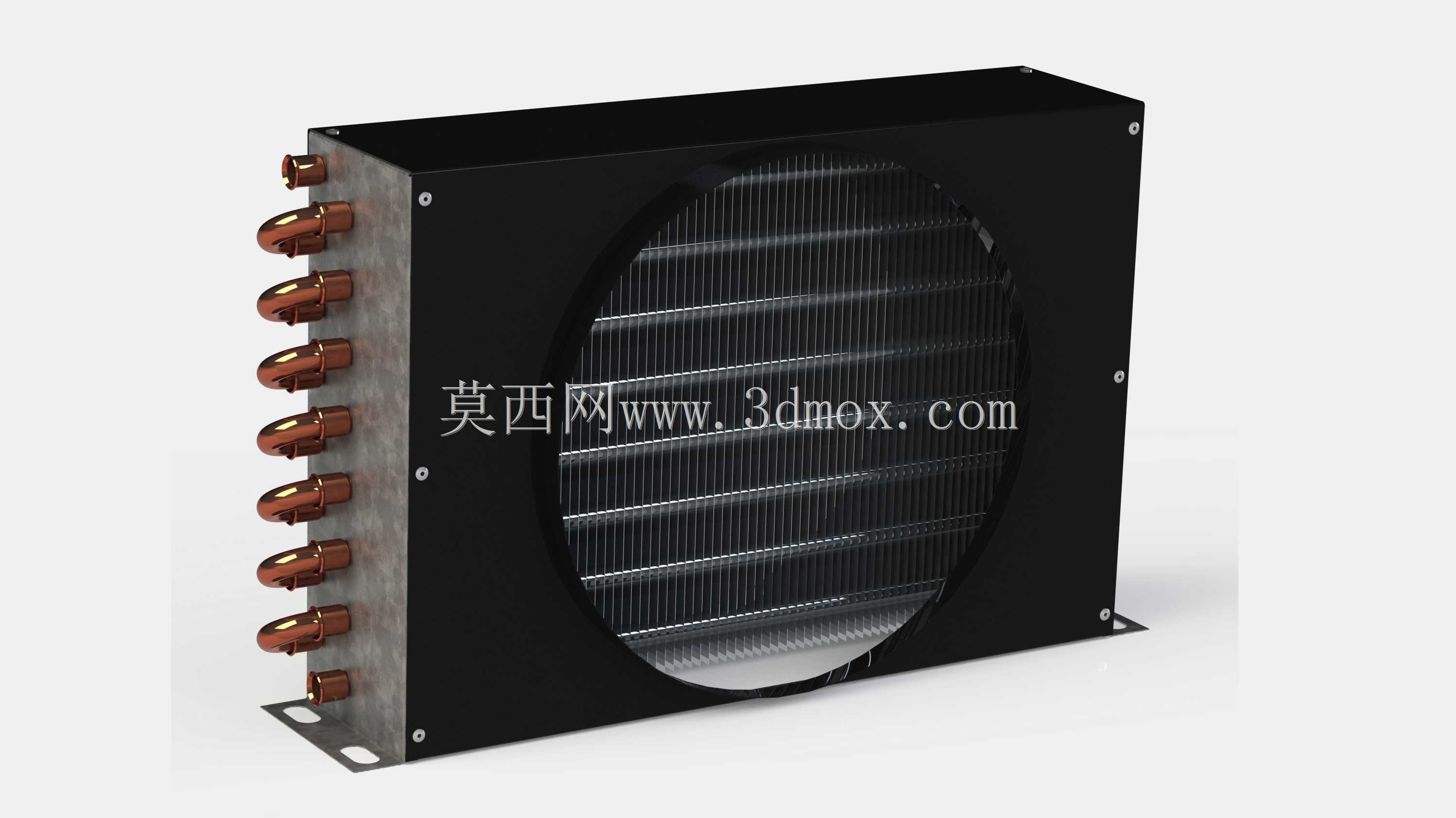

　　外壳采用黑色喷塑冷轧钢板弯折成型，四个边角预留了固定安装孔位，底部带有延伸的安装支脚，支脚上的腰型孔可以适配现场安装时的位置偏差，降低安装对位的难度。正面预留的大尺寸圆形开孔是轴流风机的安装位，开孔直径完全匹配对应规格的轴流风机安装尺寸，风机安装后可以直接正对翅片核心区域吹风，让空气均匀冲刷整个翅片表面，避免出现换热死角。

　　从安装边界来看，整体外形为规整长方体，安装时需要预留足够的进风与出风空间，进风侧（翅片无遮挡的一侧）建议预留不低于150mm的净空，保证空气可以顺畅进入翅片间隙，出风侧（风机安装侧）不能有遮挡物阻挡排风，避免热风回流导致冷凝压力升高。单侧伸出的铜接头采用标准管径设计，可以直接对应制冷系统的铜管焊接连接，接头伸出长度足够，方便现场焊接操作，不会因为操作空间不足导致焊渣进入换热管内部，造成系统脏堵的隐患。

　　在实际选型应用中，这款冷凝器的换热能力完全匹配1/3马力全封闭活塞式或者转子式制冷压缩机的放热需求，适配R22、R134a、R404A等多种常用制冷剂，在额定工况下可以保证冷凝温度处于合理区间，不会因为换热面积不足导致压缩机排气温度过高，触发高压保护停机，也不会因为换热面积冗余过大造成成本浪费。结构设计上充分考虑了商用设备的安装维护需求，外壳的喷塑层具备不错的耐潮、耐轻微腐蚀能力，可以适配后厨、便利店这类存在一定湿度、偶尔有油烟飘散的使用场景，日常维护只需要定期用压缩空气吹扫翅片表面的积灰，就能保证换热效率不会因为积灰出现明显衰减。

　　建模过程中，翅片部分采用阵列特征完成，严格按照实际片距生成每一片翅片的结构，铜管的弯折半径、接头的伸出长度都完全参照实物尺寸还原，外壳的弯折圆角、安装孔的位置与尺寸都做了精准复刻，导入装配环境时可以直接和对应规格的轴流风机、压缩机、管路组件完成配合，不需要额外调整尺寸，能直接用于小型制冷设备的整机结构设计、管路排布干涉检查，也可以作为制冷教学、产品展示的三维素材使用。
