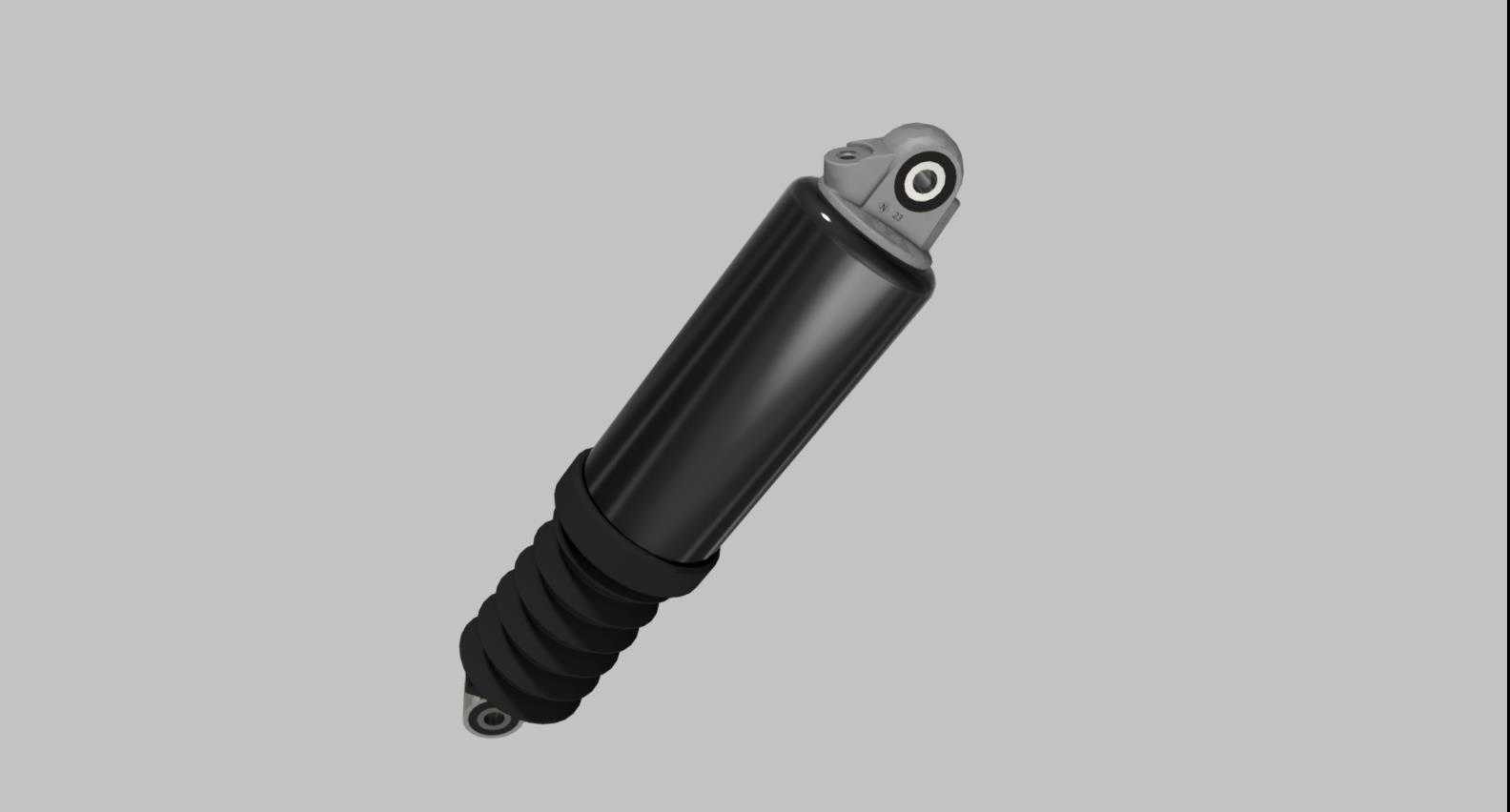

本田GL1100摩托车后悬挂减震构件

　　在大排量巡航摩托车的底盘系统设计中，后悬架作为承接后轮载荷、过滤路面颠簸的核心部件，直接决定了骑行过程中的操控稳定性与乘坐舒适度，本次还原的这款后悬架构件，针对本田GL1100这款经典巡航车型的底盘布局做了适配，能够覆盖日常公路巡航、轻度非铺装路面通行等多种骑行场景的使用需求。从实际装车用途来看，该部件上端通过衬套铰接于车架后副车架的安装支座，下端连接后轮摇臂的铰接点位，在车辆经过颠簸路面时，内部的阻尼结构与外置的螺旋弹簧协同作用，将路面传递的冲击动能转化为阻尼油的热能耗散，避免冲击直接传递至车架与驾乘人员，同时在车辆加减速、过弯侧倾时，能够约束后轮的跳动轨迹，保证轮胎与路面的贴合度，避免出现抓地力流失的情况。从功能特性来看，该悬架采用了筒身外置弹簧的布局结构，阻尼筒为单筒式设计，相比双筒结构拥有更大的阻尼油腔容积，长时间连续工作时的热衰变更小，能够适配大排量车型满载长途骑行的使用需求；上端的铰接衬套采用橡胶与金属复合的结构，既能够保证铰接处的转动自由度，又可以过滤掉悬架工作过程中产生的高频微小振动，避免振动通过车架传递至手把与坐垫部位；下端的弹簧座做了翻边强化处理，能够在弹簧被极限压缩时提供足够的支撑强度，避免弹簧脱出。设计过程中首先需要匹配原车的安装硬点尺寸，上下两个铰接点的中心距在悬架自由状态下的数值需要与原车部件保持一致，同时要预留足够的压缩行程与伸长行程，避免悬架在极限工况下出现触底或者拉脱的问题；筒身的外径尺寸需要避开后轮、

　　摇臂以及周边的线束、排气部件，保证悬架在全行程运动过程中不会与周边构件发生运动干涉；弹簧的刚度匹配需要结合车辆的整备质量、额定载荷以及前后轴荷分配来确定，既要保证空载时的减震舒适度，又要避免满载骑行时弹簧被过度压缩导致悬架行程耗尽。从安装边界来看，上端铰接点的安装孔位尺寸与原车衬套的外径匹配，安装时不需要对车架支座做额外的改装，下端的铰接孔位与摇臂上的安装销轴尺寸适配，锁紧螺母的扭矩需要符合原厂维修手册的要求，避免长期使用出现松动；筒身的最大外径控制在合理范围内，与周边的后轮挡泥板、侧盖等覆盖件预留了足够的安全间隙，即使在悬架最大压缩、后轮出现一定横向摆动的情况下，也不会出现剐蹭覆盖件的问题；弹簧的外径尺寸同样做了边界校核，

　　在弹簧压缩至最短长度时，相邻的弹簧圈不会出现并圈撞击的情况，同时弹簧外侧与轮胎侧壁之间预留了足够的间隙，避免轮胎运转过程中剐蹭弹簧表面。在建模还原过程中，需要重点关注阻尼筒表面的处理工艺特征，筒身采用了黑色电泳处理，表面的粗糙度要符合实际冲压焊接构件的质感，避免过度光滑脱离实际生产工艺；弹簧的螺旋升角、节距需要与实际部件一致，弹簧两端的磨平圈长度要符合弹簧设计的规范，保证弹簧安装后的垂直度；上下两端的铰接吊耳结构需要还原出焊接的工艺特征，焊缝的位置、高度要符合实际零部件的焊接工艺要求，不能出现结构上的失真。对于摩托车改装与维修领域的从业者来说，该模型可以作为原车部件替换的尺寸校核参考，也可以作为后悬架改装方案设计的基础模型，

　　通过调整弹簧刚度、阻尼筒长度等参数，适配不同使用场景下的骑行需求；对于三维建模学习者来说，该模型涵盖了筒类构件、螺旋弹簧、铰接衬套、焊接吊耳等多种典型机械结构的建模方法，能够锻炼复杂曲面与标准机械特征结合的建模能力，理解摩托车底盘部件的设计逻辑与安装匹配要求。在实际的车型开发过程中，后悬架的匹配调校是底盘调校工作中的核心环节，需要结合前轮悬架的刚度、阻尼参数做整体匹配，保证前后轴的振动频率处于合理区间，避免出现骑行过程中前后悬架动作不同步导致的车身抛跳或者晃动问题，该模型的结构还原度较高，能够为同类型巡航车型的后悬架正向设计提供结构参考，帮助设计人员快速梳理悬架构件的布局逻辑与安装边界要求，减少前期方案设计阶段的重复建模工作量。
