车载剪式螺旋顶升支撑结构

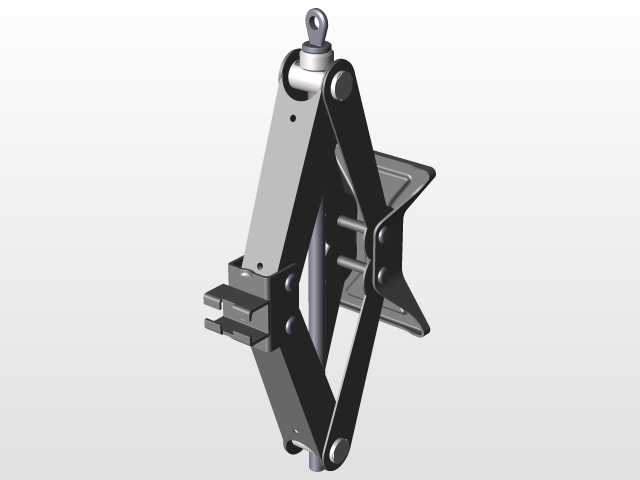

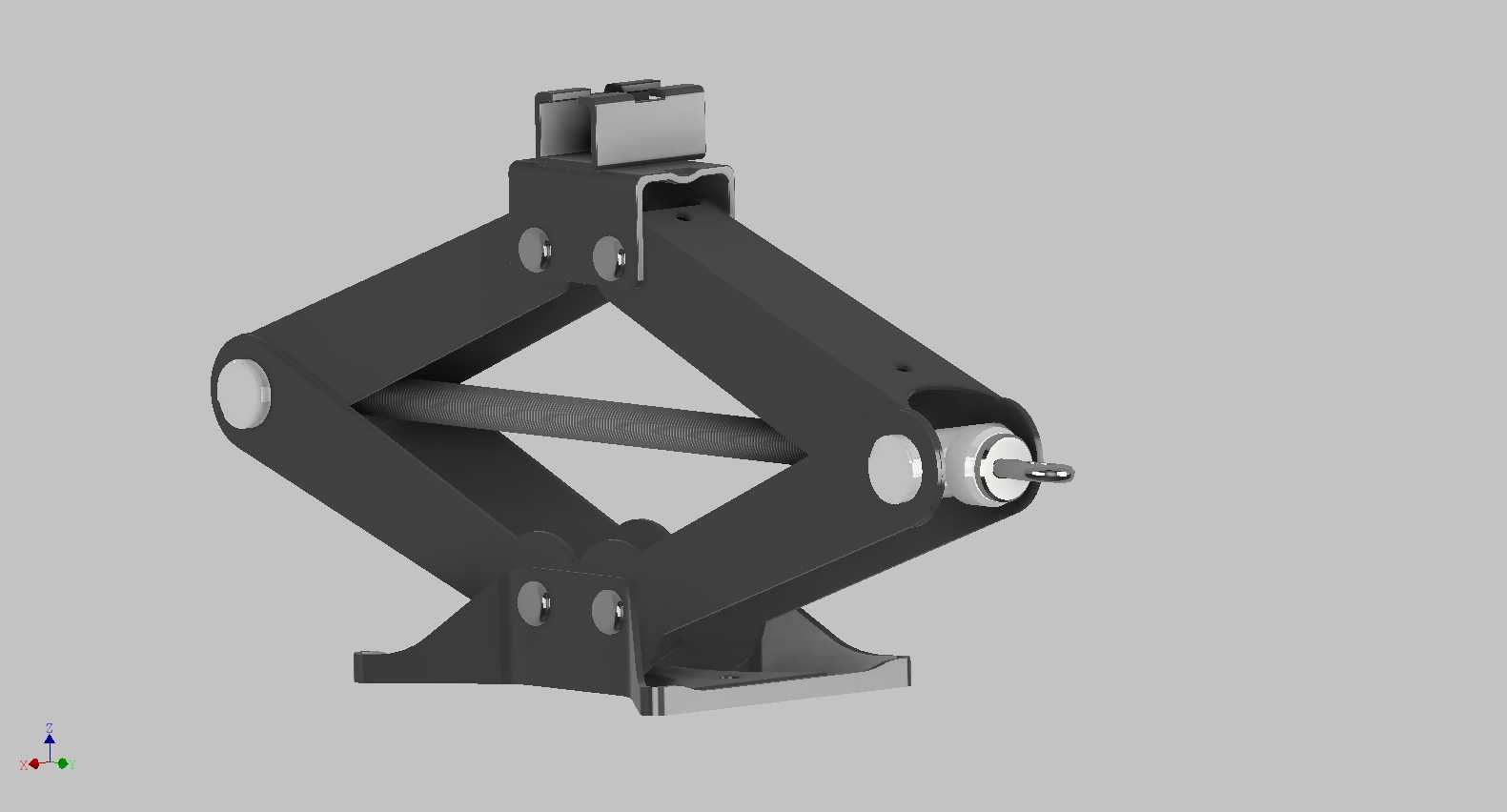

　　日常乘用车维保场景里，更换备胎、底盘检修时的临时顶升作业，大多依赖这类剪式螺旋顶升结构完成，相比液压类顶升工具，它的结构更紧凑，折叠后占用的储物空间极小，刚好能放入乘用车后备箱的备胎槽侧边，不会挤占行李存放空间，适配绝大多数家用轿车、小型SUV的车载配套需求。从结构逻辑来看，这套顶升结构采用菱形剪臂作为力的传导骨架，四组剪臂通过铰接销轴连接，相邻剪臂的铰接点做了同轴度公差约束，避免顶升过程中出现侧向偏移卡滞；中间的传动螺杆采用梯形螺纹设计，具备自锁特性，当顶升作业停止、螺杆不再受扭转力矩时，螺纹副的摩擦力可以锁止当前顶升高度，不会出现负载下自行回落的风险，这一点对车底作业的安全保障至关重要，不需要额外加装锁止销就能维持支撑状态。

　　顶部的支撑托采用了凹槽式仿形设计，刚好能卡住乘用车底盘侧边的顶升加强筋，避免顶升过程中托块滑移脱开，托块表面做了防滑压纹处理，和底盘金属接触面的摩擦力足够，不会因为车辆微小晃动出现错位；底部的支撑脚做了外翻式加宽设计，接触地面的面积比剪臂截面大出三倍以上，在普通柏油路面、硬化水泥路面作业时，能有效降低单位面积压强，避免软质路面下陷导致的支撑倾斜。设计过程中，剪臂的板材厚度经过受力校核，在额定顶升负载下，剪臂的弯曲变形量控制在安全阈值内，铰接销轴采用了表面淬火处理，长期反复转动也不会出现过度磨损导致的间隙过大问题；传动螺杆的端部设计了六角接头，可以直接用随车配套的棘轮扳手或者轮胎扳手转动，不需要额外搭配专用工具，普通车主也能快速操作。

　　从安装边界来看，折叠状态下整体高度不足120mm，能轻松伸入绝大多数家用轿车的底盘下方，不需要提前垫高地面就能完成初始对位；最大顶升高度可以达到380mm，足够将车辆轮胎抬离地面100mm以上，满足换胎作业的空间需求，整体展开后的横向宽度控制在220mm以内，在狭窄的停车位内也能完成操作，不需要额外挪动车辆腾出作业空间。这类结构除了车载配套使用外，也可以作为小型设备安装时的临时调平支撑，在轻型设备组装、小型工装调试场景中，用来微调设备的水平度，相比固定高度的垫块，它的高度调节是连续无级的，能精准控制顶升高度，不需要叠加不同厚度的垫块来找平。实际使用中，转动螺杆时，两个和螺杆配合的铰接螺母会沿着螺杆轴向相向或者反向移动，

　　带动剪臂完成收合与举升动作，整个传动过程的力经过剪臂放大，普通人只需要施加很小的扭矩在扳手上，就能顶起一吨多的整车，传动效率虽然不如液压结构，但胜在结构简单可靠，没有密封件、液压油这类需要定期维护的部件，长期存放也不会出现漏油、密封失效的问题，放在后备箱里三五年不使用，拿出来依然可以正常操作，不会因为长期静置出现功能故障。剪臂的铰接位置都预留了润滑脂加注的间隙，长期使用如果出现转动卡滞，只需要在销轴位置涂抹少量润滑脂就能恢复顺畅，维护成本极低，没有复杂的精密部件，普通用户不需要专业维修知识就能完成日常保养。
