小型手动螺旋顶升支撑器具结构设计

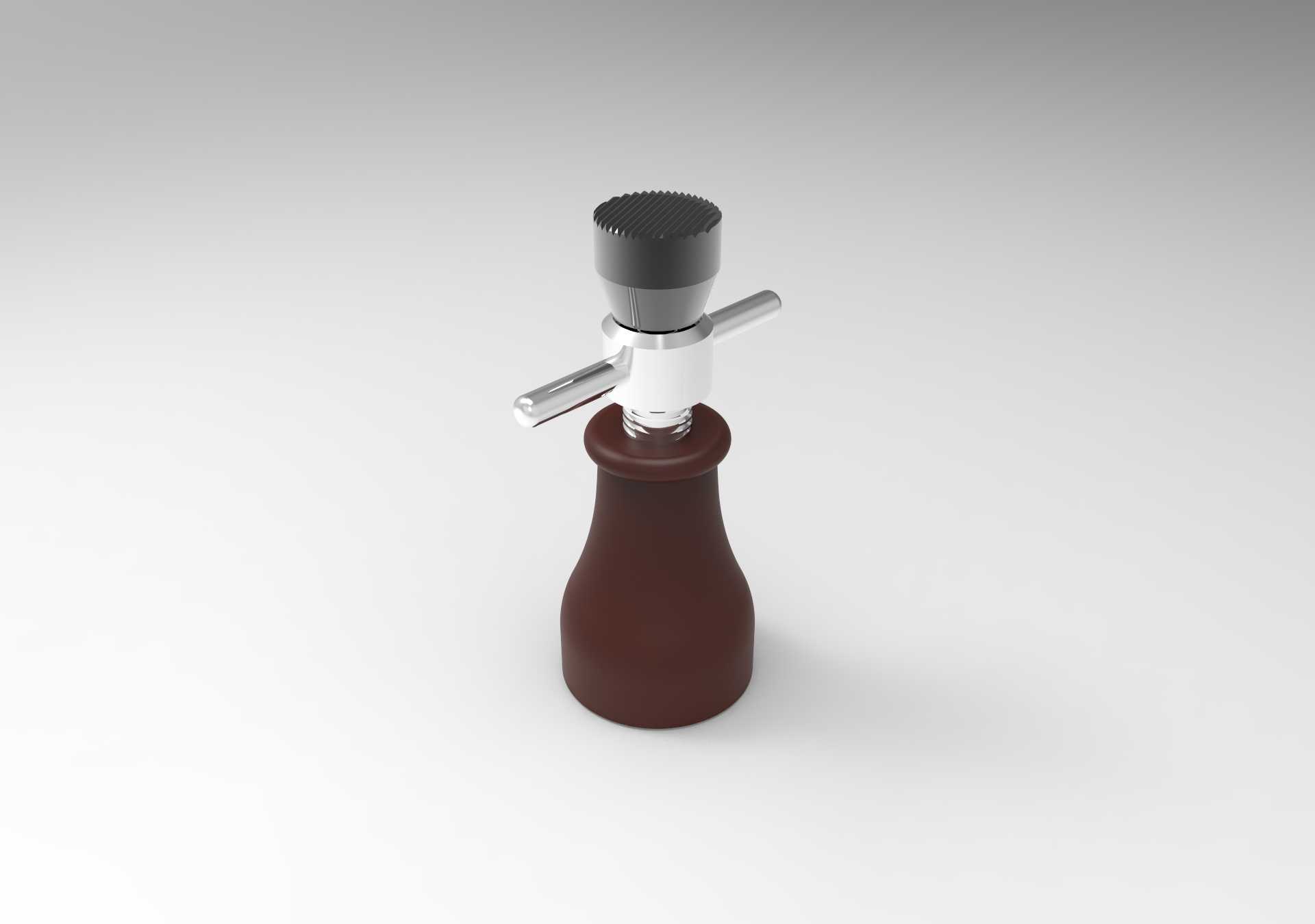

　　在小型设备检修、精密部件装配、工装定位调整这类作业场景里，这类小型螺旋顶升器具的使用频率远高于大型液压顶升设备，它不需要外接动力源，也不存在液压油泄漏污染作业面的问题，尤其适合对洁净度有要求的装配工位、狭小空间内的轻载顶升作业。从结构设计逻辑来看，这款器具采用了梯形螺纹副作为核心传动结构，螺纹升角设计满足自锁要求，也就是说当顶升作业到达指定高度后，不需要额外添加锁止机构，仅靠螺纹副的自锁特性就能稳定承载负载，不会出现负载下滑的安全隐患，这一点在手动顶升类工具里是核心的安全设计点。底座部分采用了上窄下宽的瓶式轮廓，底部接触面积做了加大处理，能够在不平整的作业面上分散承载压力，避免顶升过程中底座下陷或者侧翻，

　　底座上部和螺杆配合的位置做了加厚的螺纹衬套嵌装结构，衬套采用耐磨铜合金材质，相比直接在底座本体上加工螺纹，这种分体式衬套设计能够大幅提升螺纹副的耐磨寿命，长期使用出现磨损后只需要更换衬套即可，不需要整体报废底座，降低了长期使用的维护成本。顶部的操作部分，旋钮做了滚花防滑处理，侧面加装了T型穿杆式助力手柄，当需要顶升稍大负载的时候，可以在穿杆两端套上延长管来增大力矩，不需要额外配备专用扳手，日常轻载调整的时候直接转动顶部滚花旋钮就能完成高度微调，微调精度可以控制在0.1mm级别，完全能够满足精密装配时的位置调整需求。从安装边界和尺寸适配角度来说，这款器具的整体收拢高度较低，能够放入高度空间有限的作业间隙里，螺杆的伸出行程做了限位设计，

　　在螺杆尾部加工了限位挡台，避免操作时过度旋出导致螺纹副脱开造成安全事故，底座的外径尺寸控制合理，在多台组合使用支撑大型工装板的时候，不会因为底座尺寸过大出现排布干涉的问题。实际使用场景中，这类器具既可以单独作为小型重物的顶升工具，用于设备调平、部件拆卸时的支撑，也可以多台组合作为可调支撑脚，安装在非标工装架、小型设备机架的底部，通过旋转调整每个支撑点的高度来实现整体设备的水平度校准，相比固定高度的支撑脚，它的调整灵活性更强，不需要额外添加垫片就能完成高精度调平。在结构建模过程中，需要重点关注螺纹副的配合间隙，既要保证转动操作的顺畅度，不能出现卡滞涩手的问题，又要控制间隙量避免顶升时出现过大的轴向窜动，影响支撑稳定性；

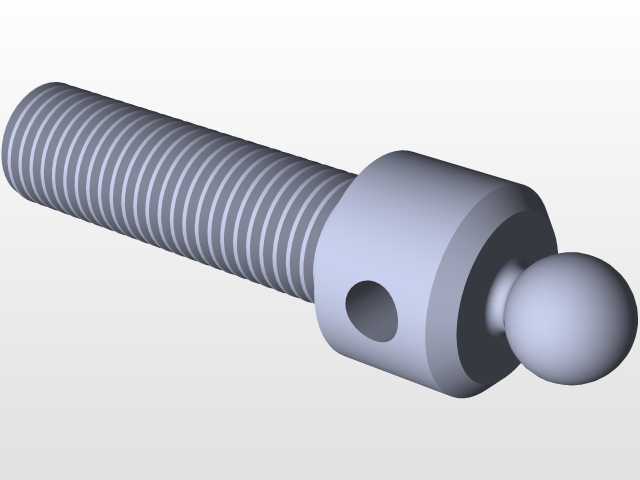

　　顶部压头和螺杆的连接采用了球面配合结构，当被支撑面存在小角度倾斜的时候，压头可以自动贴合支撑面，不会出现点接触导致的应力集中或者支撑打滑问题；操作手柄的穿装孔和手柄杆之间采用间隙配合，手柄可以在孔内自由滑动，操作时可以根据施力角度调整手柄的伸出方向，适配不同操作空间下的施力需求，不需要操作者刻意调整站位来适配手柄位置。另外，底座的外轮廓做了圆弧过渡处理，没有尖锐的棱角，避免作业过程中磕碰划伤操作人员，表面处理可以根据使用场景选择喷塑或者镀铬工艺，在潮湿作业环境下使用时镀铬层能够起到防锈作用，在常规车间环境下喷塑处理的成本更低，握持手感也更好。这类小型螺旋顶升器具的承载范围通常覆盖几十公斤到几百公斤的轻载场景，相比齿条式顶升工具，它的自锁性能更可靠，结构也更简单，故障率极低，日常维护只需要定期在螺纹副处添加润滑脂即可，不需要复杂的保养流程，非常适合作为车间工位的常备辅助工具，也可以作为非标设备的配套可调支撑部件集成到设备结构中。
