立式承压罐体气液分离装置结构设计

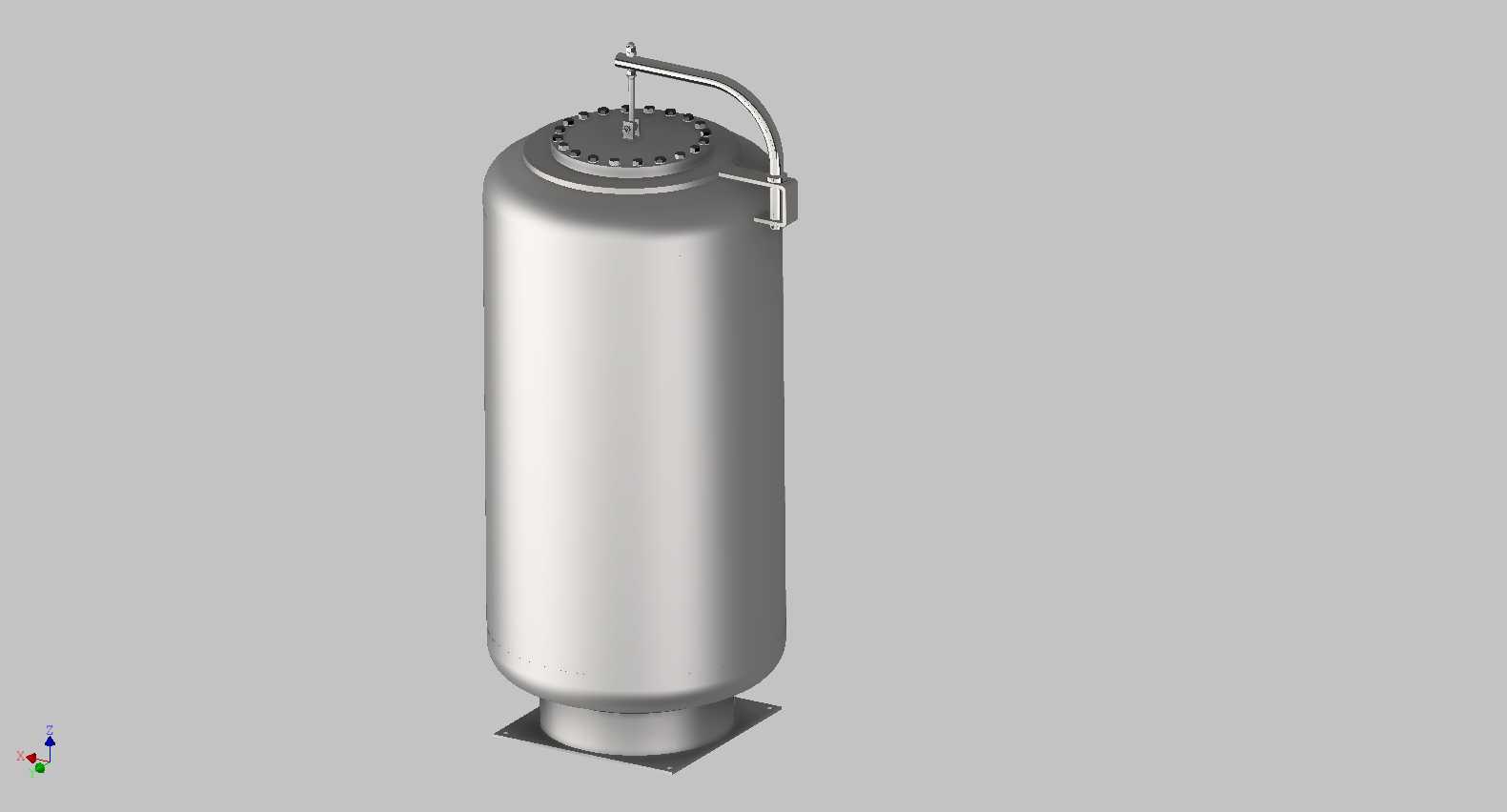

　　该立式分离装置主要应用于化工流程、油气输送、制药提纯、食品加工等领域的工艺管线上，承担介质相态分离的核心作用，可将混合物料中夹带的液滴、固体颗粒与气相主体完成高效分离，避免下游设备出现液击、叶轮冲蚀、催化剂中毒等常见工况问题，是流程工业中保障系统稳定运行的关键静设备。从结构设计逻辑来看，整体采用立式圆柱形承压壳体结构，上下端采用标准椭圆封头构型，相比平盖结构能更好分散内部介质压力带来的应力集中，适配中低压工况下的长期运行需求，壳体底部设置方形安装支座，支座与下封头采用焊接连接，安装面预留螺栓固定孔位，可直接与厂区设备基础或者钢架平台完成刚性固定，安装时需保证罐体垂直度偏差不超过千分之一，避免内部流场偏流影响分离效率。

　　顶部封头位置设置快开式人孔结构，人孔周边采用均布螺栓压紧密封，搭配顶部弯管式吊臂结构，无需额外吊装设备即可完成人孔盖的开启与闭合，方便运维人员定期进入罐体内部检查分离内件磨损情况、清理沉积的杂质污垢，人孔旁预留仪表接口，可根据实际工况加装压力变送器、液位计或者安全阀接口，满足不同工艺的监测与安全泄放需求。设备侧面未设置额外的侧向进出口，工艺介质可根据管线走向从顶部或者底部接入，内部可根据分离精度需求选配丝网除沫层、旋流板或者重力沉降腔，当带液气相进入罐体内部后，凭借流道截面积突然扩大带来的流速骤降，大粒径液滴在重力作用下自然沉降到罐体底部积液腔，细小液滴随气流上升过程中碰撞到内部除沫元件后聚结长大，最终顺着壁面回流到积液区，

　　分离后的洁净气相从顶部出口排出，沉积的液相可通过底部排污接口定期排出。从安装边界来看，罐体整体长径比控制在4:1左右，既保证了足够的沉降分离距离，又不会因为过高导致设备稳定性下降，外部接管的法兰均采用标准化工部法兰尺寸，可直接与同压力等级的工艺管线配对连接，无需额外加工过渡接头，顶部吊臂的回转半径覆盖人孔全开时的活动范围，安装时需在人孔开启侧预留不小于800mm的操作空间，满足日常运维的操作需求。设计过程中充分考虑了不同工况的适配性，壳体壁厚根据设计压力、温度以及介质腐蚀裕量计算选取，支座的承载能力经过校核，可满足满液状态下的总重量承载要求，整体结构无复杂运动部件，运行过程中无需额外动力输入，仅依靠介质自身的动能与重力差即可完成分离过程，运行可靠性高，日常维护工作量小，适配连续化生产的长周期运行需求。
