液压系统加注口MP过滤器结构设计

　　在液压润滑系统的日常运维与初始加注环节，油箱加注口的污染物防控一直是容易被忽略却直接影响系统清洁度的关键节点，这款加注管MP过滤器正是针对该场景设计的专用附件，主要布置在液压油箱、润滑站的顶部加注工位，承担新油加注过程中的颗粒杂质拦截、日常呼吸工况下的空气过滤双重功能，避免外界污染物随加注油液、呼吸气流进入油箱内部，从源头控制油液污染度，延长液压泵、阀组、油缸等核心元件的使用寿命。

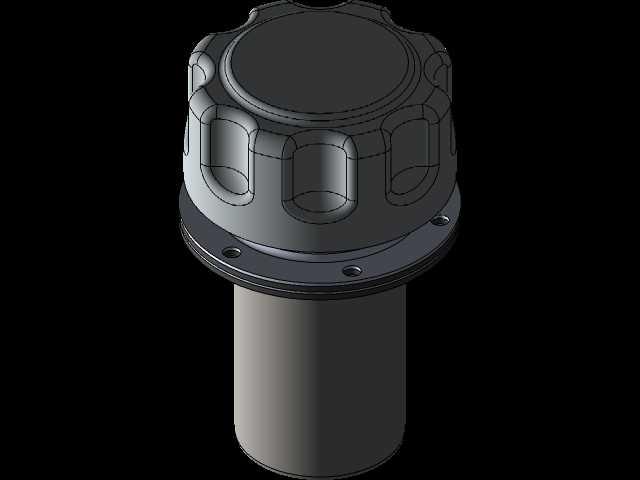

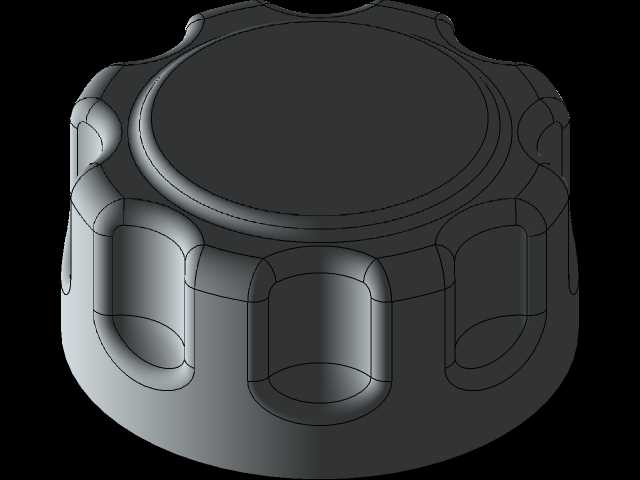

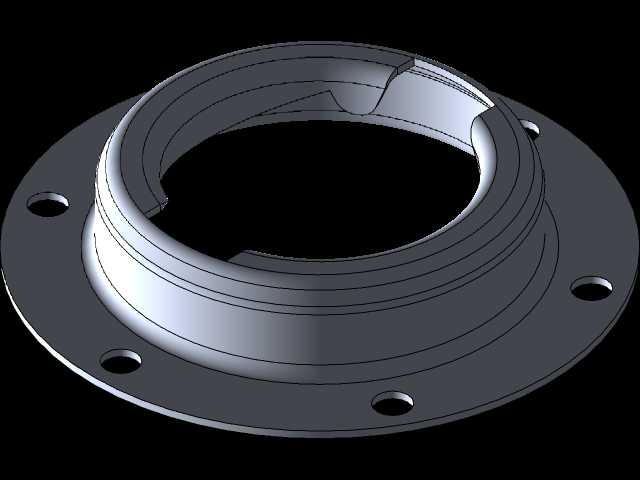

　　从结构设计来看，该过滤器采用上下分体式组合结构，上部为带防滑握持结构的端盖组件，端盖周向均匀分布内凹式握持槽，无需额外工具即可徒手完成旋拧拆装，方便定期更换下部的滤网组件；端盖与法兰基座之间采用精密配合的止口结构，保证装配后的同轴度，同时配合密封件实现结合面的可靠密封，避免未经过滤的油液从装配缝隙旁通进入油箱。下部法兰安装边采用带均匀螺栓孔的圆盘式结构，安装时可直接通过螺栓固定在油箱顶板的预制安装孔上，法兰面与油箱壁之间可加装密封垫实现静密封，安装边界适配行业通用的油箱顶板开孔尺寸，无需对现有油箱结构做大幅改动即可完成替换安装，适配性较强。

　　过滤核心采用金属编织网滤材，网孔均匀、结构强度高，可承受加注过程中油液的冲击载荷，同时具备可清洗重复使用的特性，针对常规新油加注过程中携带的金属切屑、密封胶残渣、环境浮尘等常见固体颗粒有稳定的拦截效果，可满足NAS 8级及以上清洁度要求的系统加注防护需求。滤网部分采用圆筒式结构，有效过滤面积远大于平面滤网结构，在保证过滤精度的前提下尽可能降低加注过程中的油液通过阻力，避免加注时出现油液反溅、加注效率过低的问题，滤网与上端盖的连接采用卷边压合工艺，无额外粘接结构，长期接触矿物液压油、润滑油不会出现滤材脱落、脱胶的问题，适配绝大多数工业液压润滑介质的使用场景。

　　在实际选型应用中，这类过滤器需要匹配油箱的加注流量需求，该结构的通流能力可满足常规中小型液压站、润滑系统的人工加注、小型加油泵加注的流量要求，端盖顶部的平面结构可在非加注状态下实现可靠封闭，避免日常工况下外界杂物、雨水直接落入加注口；同时在系统运行过程中，油箱内油位变化产生的呼吸气流也可通过滤网实现过滤，避免油箱带压或者负压状态下未经过滤的空气直接进出油箱，兼顾了加注过滤与呼吸阀的部分功能，可减少油箱顶部的开孔数量，简化油箱顶板的加工工序。

　　建模过程中针对该过滤器的各配合尺寸做了完整的参数化定义，法兰安装孔的位置度、端盖握持槽的拔模角度、滤网的卷边配合尺寸都按照实际加工工艺做了还原，可直接用于液压油箱的整体装配干涉检查、管路布局模拟，也可作为液压站三维布线布管过程中的标准附件模型调用，避免设计过程中出现安装空间预留不足、与周边管路或盖板干涉的问题。在结构细节上，端盖的金属外观做了镀铬工艺的质感还原，法兰基座的安装平面做了平面度要求的结构体现，滤网的编织纹理也做了对应建模，能够直观呈现产品的实际装配状态与外观特征，方便设计人员在方案评审阶段直观展示油箱附件的配置情况。

　　从工程应用的实际反馈来看，这类带法兰安装结构的加注过滤器相比传统的螺纹式加油口，安装可靠性更高，在设备运输、长期振动工况下不会出现松动脱落的问题，周向的防滑槽设计即使在手上沾有油污的情况下也能顺利旋开端盖，日常维护操作十分便捷；金属滤网的结构相比纸质滤芯的加注过滤器，耐用性更强，不需要频繁更换滤芯，尤其适合工程机械、冶金设备、机床液压站等运维环境相对复杂的场景，能够在较为恶劣的现场环境下长期稳定发挥防护作用，有效降低因油液污染导致的液压系统故障概率，减少设备停机维护的时间成本。
