带密封垫片的机械式燃油输送泵结构

　　这款带垫片的机械式燃油泵，主要适配小排量内燃机型的低压燃油输送场景，常见于通用汽油机、老式摩托车以及小型农用动力设备的燃油供给回路中，负责将燃油箱内的燃油加压后输送到化油器或者燃油分配管路，克服管路沿程阻力与滤芯压损，保证供油压力稳定在化油器工作要求的区间内，避免因供油不足导致的动力下降、怠速不稳等工况问题。

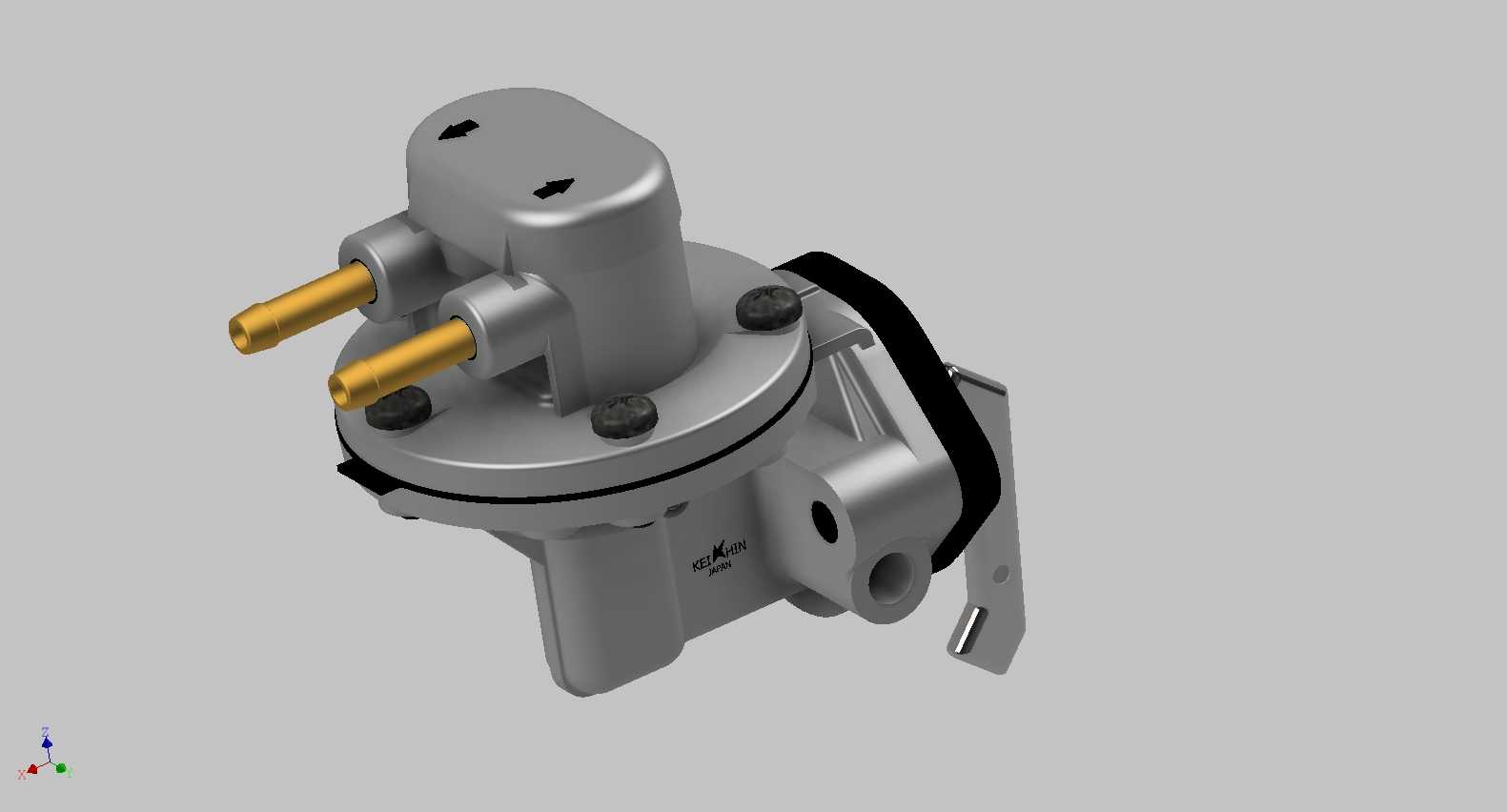

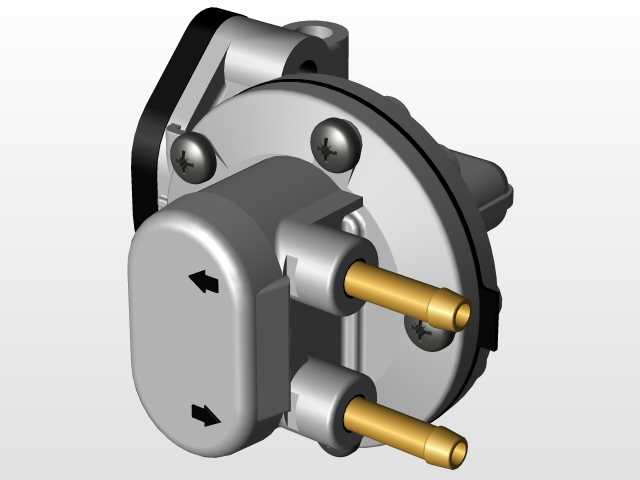

　　从结构设计来看，该泵采用膜片式机械驱动结构，顶部两个黄铜材质的管接头分别对应进油与出油通路，黄铜材质的选用兼顾了燃油兼容性与管路连接的密封性，接头外径适配常规的燃油软管内径，装配时直接套接后用卡箍紧固即可，无需额外加工密封面。泵体上半部分的阀组集成了进油单向阀与出油单向阀，顶面的两个箭头标识清晰标注了油流方向，能避免装配时管路接反导致的供油失效问题。中间的法兰结合面设置了密封垫片，也就是模型标注的带垫片结构，该垫片主要用于密封泵体上下腔的结合面，防止燃油泄漏同时避免外界空气进入泵腔造成气阻，法兰周向均匀布置的三个螺栓孔用于泵体上下部分的紧固，螺栓预紧力需要均匀施加，避免垫片压偏导致密封失效。

　　泵体侧面的安装支架带腰型安装孔，属于安装边界的可调设计，能够适配不同机型上的安装孔位偏差，支架与泵体本体为一体化压铸结构，保证安装刚度，避免发动机运行过程中的振动导致泵体松动、连接管路疲劳开裂。下部的摇臂组件是该泵的动力输入部件，工作时与发动机凸轮轴上的偏心轮接触，通过偏心轮的转动驱动摇臂摆动，带动泵腔内部的膜片往复运动，实现泵腔容积的周期性变化，配合单向阀完成吸油、压油的循环过程，这种机械驱动方式不需要额外接入电源，完全依托发动机自身的动力驱动，结构可靠性高，在无电控系统的通用动力设备上应用十分广泛。

　　建模过程中重点还原了外部装配特征，所有外露的接口尺寸、安装孔位、外形轮廓都按照实物比例还原，能够直接用于设备整机的装配干涉检查、管路布局模拟。从安装边界来看，该泵的整体外形无突出的尖锐结构，摇臂的摆动行程在模型中也做了限位还原，在整机布置时需要预留摇臂的摆动空间，避免与周边的缸体结构、管路部件发生运动干涉。两个油口的伸出长度足够连接燃油软管，不会因为管路弯折导致通流面积减小。顶部阀组的外形轮廓做了简化但保留了安装与标识特征，法兰面的垫片厚度按照实际密封件的常规厚度设置，在做装配仿真时能够准确模拟垫片压缩后的密封间隙。

　　在实际选型应用中，这类机械式燃油泵的供油压力通常在20-30kPa区间，能够满足化油器式发动机的供油需求，不需要额外设置压力调节阀，依靠膜片的弹簧预紧力即可自动稳定输出压力，当出油端压力达到设定值时，膜片会保持在平衡位置停止泵油，避免管路压力过高导致的燃油泄漏、化油器溢油问题。泵体外壳采用压铸铝合金材质，重量轻且具备足够的强度，同时铝合金的耐燃油腐蚀性能较好，长期接触汽油、柴油等燃油介质不会出现锈蚀、溶胀等问题。连接螺栓采用标准的外六角紧固件，日常维护拆解方便，密封垫片属于易损件，在长期使用后如果出现燃油泄漏、泵油压力不足的问题，只需要拆解法兰更换对应规格的密封垫片即可恢复性能，维护成本较低。

　　从三维建模的工程实用性角度，该模型完整还原了所有外部装配需要用到的特征，没有做过度的内部细节还原，对于做整机布置、管路设计的工程师来说，既能够满足装配检查的需求，又不会因为模型过于复杂导致整机装配文件过大、运行卡顿。安装支架的腰型孔尺寸、孔位间距都按照实物参数设置，在做安装结构设计时可以直接参考模型的孔位来设计发动机缸体上的对应安装凸台，不需要反复测量实物尺寸。油口的位置、朝向也完全按照实际产品还原，在布置燃油管路时可以提前模拟管路的走向，避免出现管路弯折半径过小、与其他部件干涉的问题，减少后续样机试制阶段的管路修改工作量。
