立式浸入式离心泵结构设计方案

　　这款立式液下泵的结构设计，核心针对机床冷却系统、小型工业循环槽的介质输送场景做适配，日常工况下多用来输送切削液、低压清水、轻度腐蚀性工业水剂，安装时直接将泵体下半段浸入储液槽液面以下，不需要额外灌泵操作，开机即可快速建立输送压力，相比卧式自吸泵省去了复杂的引水管路配置，在紧凑型设备的液槽布局里能节省不少横向安装空间。

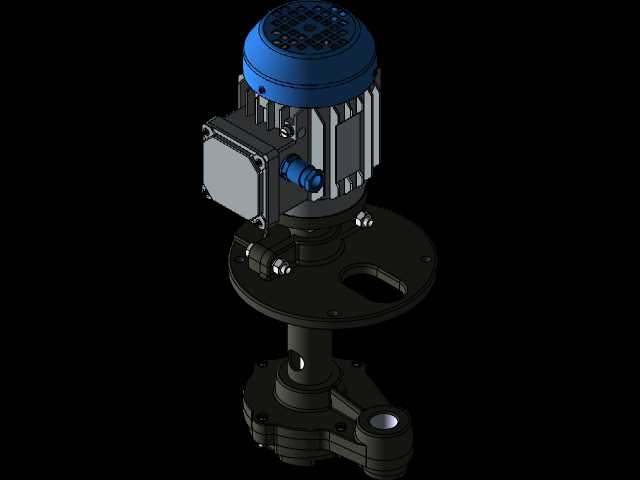

　　从结构分层来看，上部的驱动单元采用全封闭风冷壳体设计，顶部的蓝色端盖预留了阵列式通风散热槽，电机运行时内部热量可以通过端盖缝隙自然散出，侧面的接线盒做了独立密封结构，接线端子完全容纳在盒体内部，配套的蓝色电缆接头带锁紧密封结构，能避免车间内的切削液飞溅、油雾侵入接线腔造成绝缘故障，驱动单元和下部泵体之间设置了独立的安装法兰盘，法兰盘上开有多个对称布置的安装通孔，还有一个腰型调整孔，安装时可以根据液槽的预留孔位微调固定位置，不需要二次扩孔就能完成装配，法兰盘同时承担了整机承重的作用，所有运行载荷都通过法兰传递到液槽的安装面板上，下部的浸入段不需要额外设置支撑结构，降低了液槽内部的结构复杂度。

　　浸入段的泵轴采用同轴直连设计，没有额外的联轴器结构，减少了传动环节的功率损耗，也避免了联轴器对中偏差带来的振动问题，泵体下部的涡壳流道做了顺滑过渡处理，介质从底部的吸入口进入后，通过叶轮增压顺着立式流道向上输送，侧出液口采用标准内螺纹接口，可以直接对接金属管路或者柔性耐油软管，适配不同设备的管路走向需求。设计时特意将出液口位置设置在安装法兰下方，管路连接全部在液槽外部完成，后期维护时不需要排空液槽就能拆卸出液管路，大幅降低了日常检修的工作量。

　　安装边界方面，这款泵的浸入深度做了固定尺寸设计，选型时只需要确认储液槽的最低液位高度高于泵体吸入口50mm以上，就能避免吸入空气造成的流量波动，安装法兰的外径尺寸适配行业内通用的液槽预留安装孔，不需要定制特殊的安装转接板，整机的径向尺寸控制紧凑，在狭小的机床冷却箱内部也能顺利放入，不会和槽内的液位传感器、过滤装置产生结构干涉。

　　细节设计上，电机和泵腔之间设置了可靠的机械密封结构，能防止输送的介质顺着泵轴向上侵入电机内部，密封件采用耐磨损的硬质合金材质，长期输送混有细小金属切屑的切削液时，也能保持较长的使用寿命，避免频繁更换密封件的维护成本。泵体的过流部件全部做了圆角过渡处理，没有直角死区，介质流动时的阻力损失更小，运行噪音也更低，在机床车间这类对噪音有一定要求的场景下，不会因为泵体运行产生额外的噪音干扰。

　　实际应用中，这类泵除了机床冷却系统外，也可以配套小型工业清洗设备、循环水冷却装置使用，输送介质温度不超过80摄氏度的工况下都能稳定运行，结构上没有易损的复杂部件，日常只需要定期清理进液口处的过滤网上堆积的杂质，就能保证长期稳定运行。建模过程中对所有配合面的公差都做了合理设定，安装法兰的平面度、泵轴的同轴度都按照实际加工要求做了公差标注，结构件的壁厚也按照铸造工艺要求做了均匀化处理，避免出现壁厚突变造成的铸造缺陷，所有的紧固件位置都预留了足够的扳手操作空间，实际装配时不需要特殊工具就能完成整机组装。
