背负式罗兰电子鼓集成承载结构设计

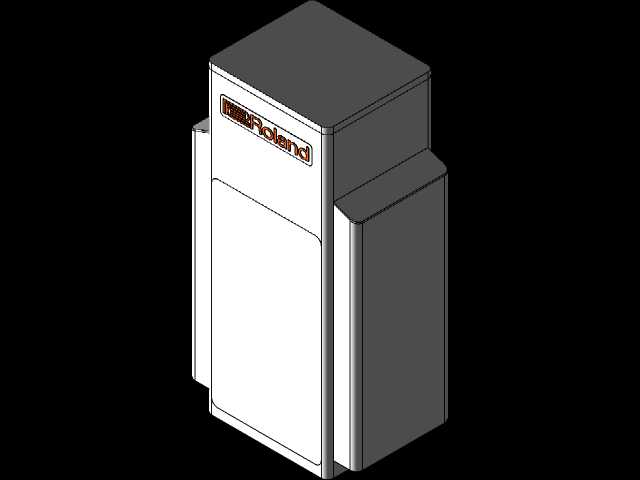

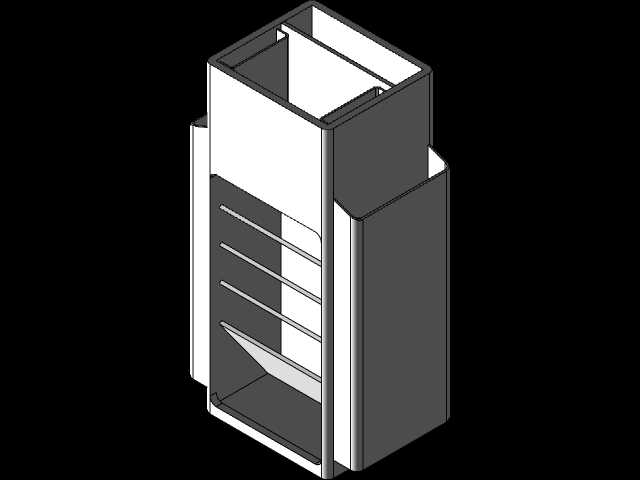

　　这套背负式集成结构的设计初衷，是解决移动演出场景下电子打击乐设备快速部署、随身携行的实际痛点，针对街头展演、快闪活动、行进式表演这类无法搭建固定支架的使用场景，将罗兰TD-1DMK电子鼓的所有功能模块整合到可单人背负的承载框架上，让演奏者无需额外搭建台架即可完成设备携行与即时演奏。从结构布局来看，整体框架采用分层堆叠的设计逻辑，最上层预留打击音源主机的安装位，主机固定座做了嵌入式的限位槽，侧边预留走线槽位，避免携行过程中线缆拉扯导致接口松动；中层区域排布鼓盘、镲片的安装支点，所有支点都做了可折叠的铰接结构，非使用状态下可以向框架内侧收拢，收拢后整体外轮廓贴合人体背部曲线，不会出现突出部件剐蹭周边障碍物的情况；

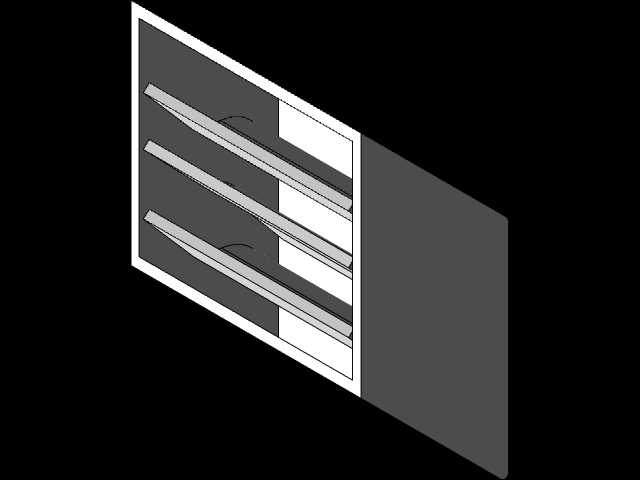

　　下层区域设计了鼓棒收纳位与配重调节腔，可根据演奏者的背负习惯调整配重块位置，平衡上下部分的重量分布，减少长时间背负的腰部负荷。框架与人体接触的一侧做了贴合腰背弧度的曲面承托，承托面预留了通风凹槽，避免长时间背负时积汗不适，肩带连接点采用了可调节的快拆结构，不同身高的使用者可以根据自身躯干长度调整肩带固定位置，让框架重心始终贴合背部，减少行进过程中的框架晃动。从安装边界来看，收拢状态下整体厚度控制在220mm以内，宽度不超过人体肩宽范围，展开后各个打击部件的操作位置与常规固定支架的操作高度、击打角度保持一致，演奏者不需要改变长期养成的击打习惯即可快速适应。所有部件的连接点都做了防松设计，铰接位置加装了阻尼垫片，

　　避免行进过程中部件自由晃动产生异响，同时保证展开后部件位置稳定，击打时不会出现支架位移的情况。框架的走线全部采用内藏式设计，所有信号线缆、供电线缆都从框架内部的穿线腔排布，外部看不到明线，既避免了携行过程中线缆勾挂外物，也让整体外观更整洁。音源主机的操作面板在背负状态下刚好位于演奏者侧方的可触及位置，不需要额外转身即可完成音色切换、音量调节等操作，打击垫的触发灵敏度调节模块也集成在框架侧方的快调面板上，现场调试时不需要拆解框架即可完成参数调整。考虑到户外使用的场景，框架外侧做了防泼溅的挡边结构，遇到突发小雨时可以阻挡雨水直接淋到电子元件与接口位置，底部预留了支架快接接口，如果到达固定演出点位，不需要将鼓组从框架上拆下，

　　直接将整体框架连接到落地支架上即可作为固定台架使用，实现了背负携行与固定架设两种使用模式的快速切换。在结构强度校核上，整体框架采用轻量化的高强度铝合金型材拼接，关键受力位置加装了加强筋，在保证整体重量控制在单人可长时间背负范围内的前提下，能够承受常规演奏力度下的冲击载荷，不会出现击打时框架共振导致的音色触发异常问题。配重调节腔除了放置配重块，还可以预留移动电源的安装位，满足户外无供电场景下的长时间使用需求，电源固定位做了弹性锁紧结构，即使跑动过程中电源也不会出现松脱移位的情况。鼓棒收纳位采用弹性卡扣设计，取放鼓棒时不需要额外操作锁扣，单手即可完成拿取与归位，适配演出过程中快速换棒的使用需求。
