壁挂式安装摇头风扇三维结构设计

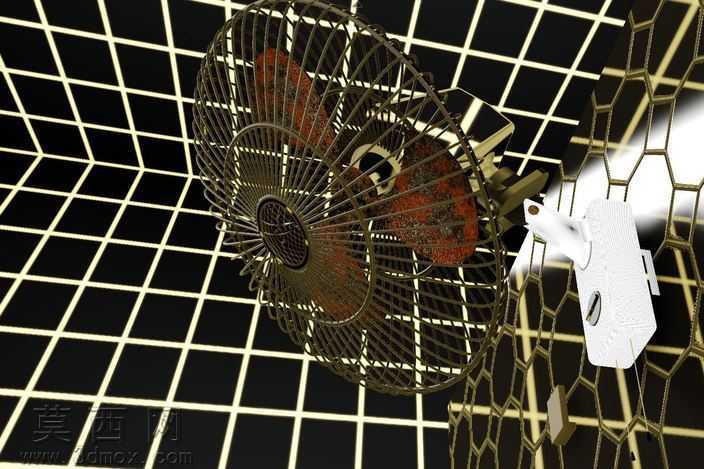

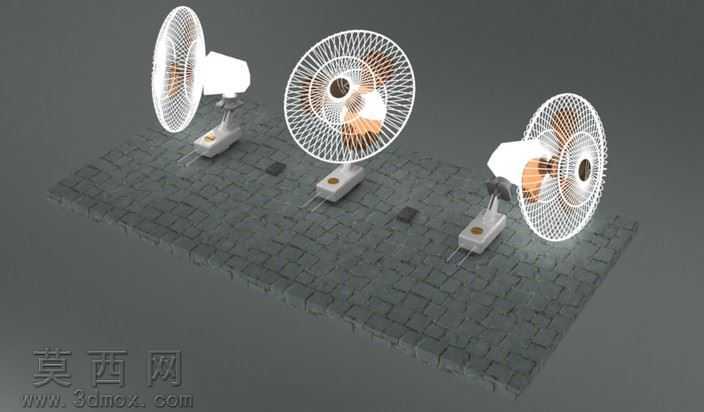

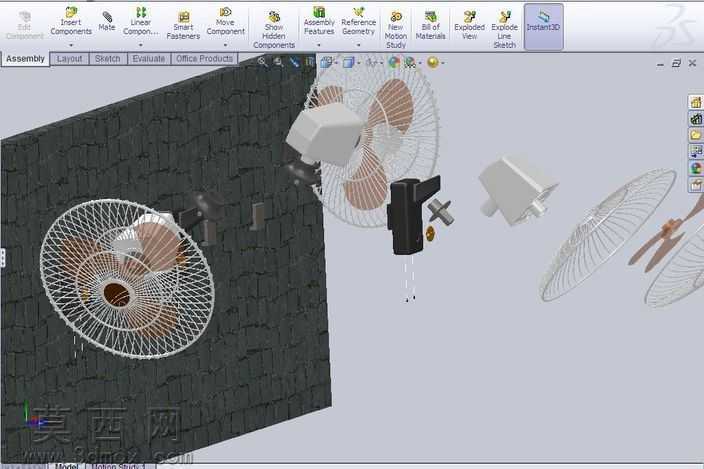

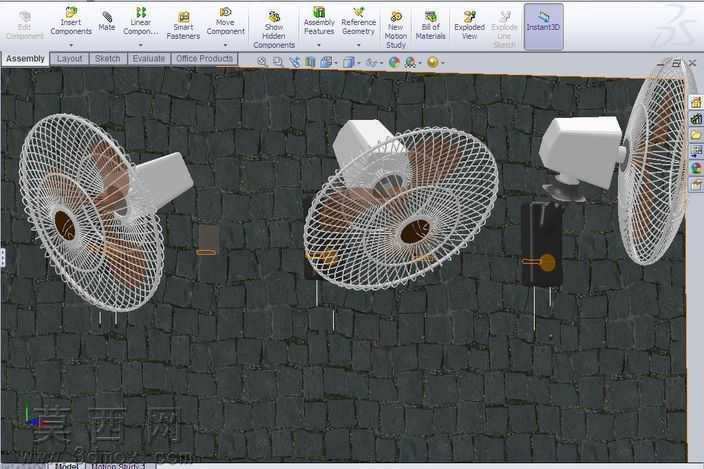

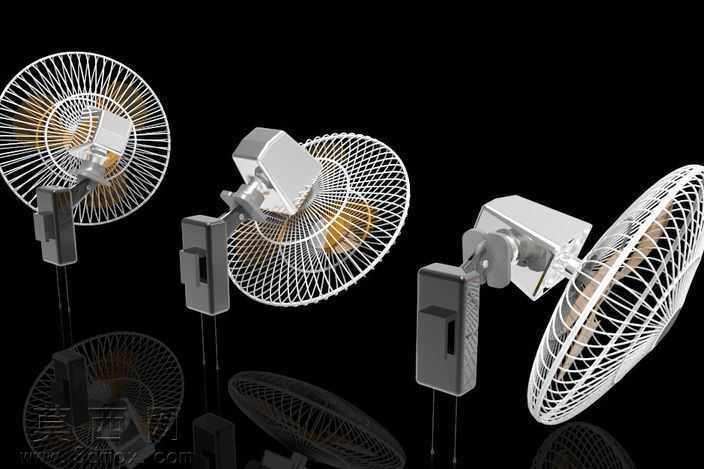

本作品为壁挂式安装风扇的三维结构设计，整体建模过程围绕家用壁扇的实际功能与安装逻辑展开，完整还原了壁扇从固定基座到出风组件的全链路结构。建模阶段首先完成墙体安装基座的结构搭建，基座采用适配墙面固定的卡扣与螺孔组合设计，预留了与摇头驱动模块的连接接口，确保安装后整体结构的稳定性。随后完成摇头驱动核心结构的建模，该模块内置旋转电机与摇摆传动结构，可实现风扇主体的水平方向往复摇摆，同时支撑扇头的俯仰角度调节，对应设计中两个摇摆自由度与一个旋转自由度的功能设定，各传动部件的配合间隙、连接轴的尺寸公差都经过严谨设定，确保运动仿真过程中无干涉卡顿。扇头部分的建模涵盖了前后防护网罩、扇叶、电机外壳与固定卡扣，防护网罩采用径向辐条与环形加强筋的组合结构，既保证通风效率又满足安全防护要求，扇叶采用符合空气动力学的曲面造型，通过曲面放样、曲率调整完成建模，曲面过渡顺滑无棱角，可有效降低运转时的风阻与噪音。整体装配过程严格按照实际产品的装配顺序完成，各部件的装配约束完全匹配真实产品的连接关系，可直接用于运动仿真演示，直观展示风扇旋转送风、水平摇摆、俯仰调节的全动作过程。材质设定上，墙体基座与电机外壳采用哑光硬质工程塑料材质，扇叶采用半透明轻质塑料材质，防护网罩采用亮面金属丝材质，不同材质的粗糙度、反光度、色彩参数都经过调试，渲染后可清晰区分各功能部件，同时还原家用壁扇的真实外观质感。设计过程中充分考虑了壁挂安装的空间适配性，整体结构紧凑不占用地面空间，安装接口通用化程度高，可适配多数家用墙面的安装场景，各功能模块的拆分设计也便于后续的生产组装与后期维护。
