段冷风室涡轮送风结构三维设计

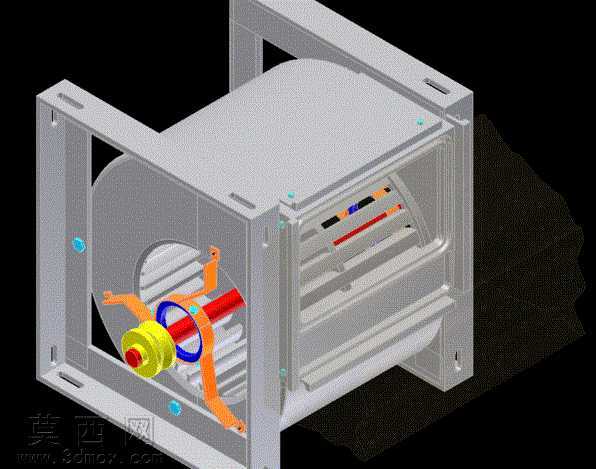

本作品为段冷风室配套的涡轮送风结构三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化绘制，再按照实际装配约束关系完成整机装配，确保各部件之间的配合公差符合实际生产装配逻辑。模型渲染阶段采用金属质感材质体系，外部框架赋予哑光银白金属材质，还原冷轧钢板折弯成型后的表面质感，表面添加细微的磨砂纹理参数，避免渲染效果过于塑料化；内部涡轮叶片、传动轴等运动部件分别赋予不同的金属材质，传动轴部分做亮面金属处理，搭配端部的黄色防护端盖、蓝色定位环、橙色固定支架，通过色彩区分不同功能部件，让整体结构层次更加清晰直观。结构设计上，整体采用方形外框适配段冷风室的安装腔体，外框预留标准化安装卡槽与定位孔位，可直接嵌入对应规格的冷风室腔体完成固定；核心送风组件采用前倾式多叶片涡轮结构，叶片弧度经过流体力学适配优化，可在低转速下实现较大的送风压头，适配冷风室的冷风输送需求；传动轴通过两侧的轴承座与外框连接，端部的固定支架采用三角加强结构，提升传动过程的稳定性，减少运行过程中的振动偏移。设计过程中充分考虑部件的可装配性与后期维护便利性，所有紧固件位置都预留足够的操作空间，易损的叶片组件采用模块化设计，可单独拆卸更换无需拆解整体框架，整体模型完整还原了段冷风室涡轮送风单元的全部结构细节，可直接用于风冷设备的结构验证、装配教学以及生产加工参考。
