带横梁加强结构的货运拖车承载地板

　　在公路货运、厂区周转、场站转运等场景里，拖车地板作为直接承接货物载荷的核心结构件，其结构合理性直接决定了拖车的承载上限、使用寿命与行驶安全性。不同于普通平板结构，这款带横梁的拖车地板采用了面板与加强横梁一体化的设计思路，从载荷传递路径出发优化结构布局，避免局部应力集中导致的面板变形、焊缝开裂等常见失效问题。

　　从实际使用场景来看，这类地板主要适配平板式货运拖车、厂区内物料周转挂车、场站行李拖车等设备，日常需要承受散货堆载、叉车装卸的局部冲击、货物固定时的捆绑拉力，以及行驶过程中来自底盘的交变振动载荷。设计过程中首先明确了载荷传递逻辑：货物施加在面板上的垂直载荷，会通过面板分散到下方横向布置的加强梁上，再由横梁将载荷传递到拖车的纵梁底盘结构，最终通过行走机构传递到地面，整个路径避免了面板直接承受大跨度弯曲应力，大幅降低了面板的厚度需求，在控制整体重量的前提下保证了结构刚度。

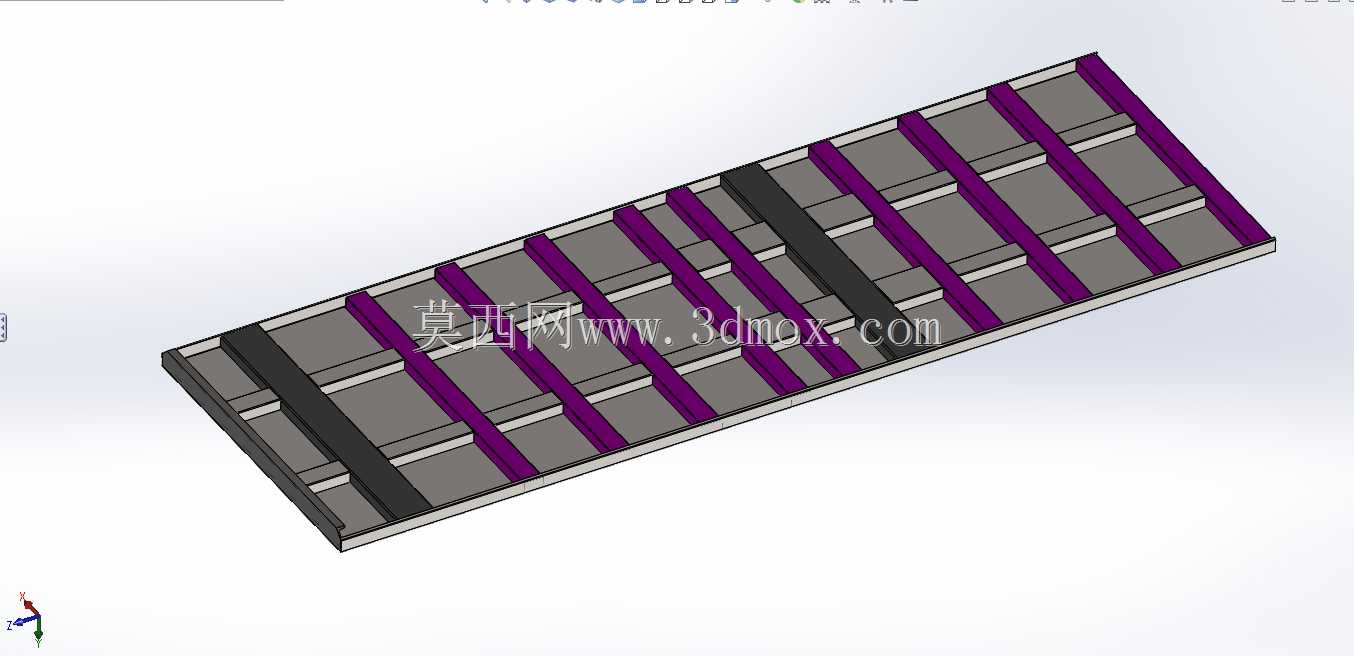

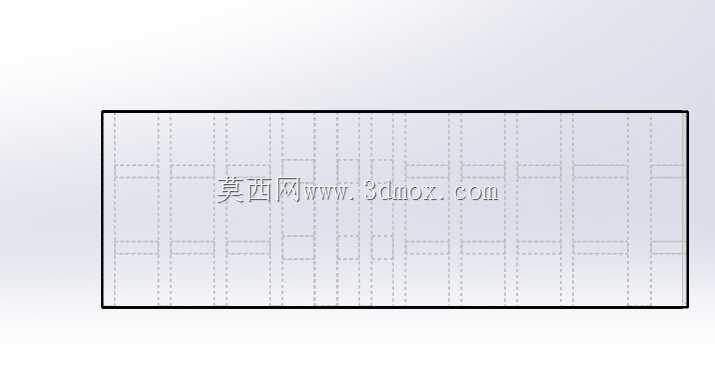

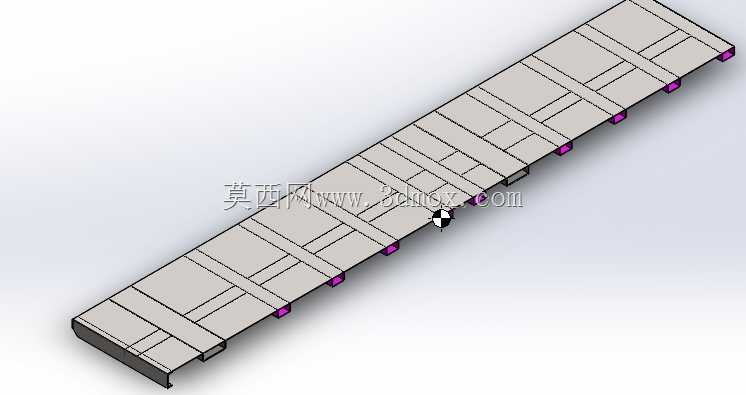

　　外形上该地板为长条形整体结构，宽度方向适配常规拖车的内宽尺寸，长度方向可根据拖车的轴距与载货区域长度做模块化拼接，边缘预留了与拖车纵梁连接的安装位，底部的紫色标识块为安装定位点与螺栓连接座，安装时可直接卡入纵梁上的定位槽，通过螺栓完成紧固，不需要现场配焊，大幅降低了装配难度与后期维护更换的成本。面板表面采用了分块式的网格加强筋设计，每一块方格区域的尺寸经过反复校核，既可以避免大面积薄面板在局部载荷下的凹陷变形，又能增加面板表面的摩擦力，减少货物在运输过程中的滑动，同时网格结构也能在雨天快速排走表面积水，避免货物底部长期泡水受潮，冬季也能减少积雪结冰对装卸作业的影响。

　　设计时重点考虑了不同工况下的受力差异：叉车驶入装卸时，前轮的局部压强能达到普通堆载的数倍，因此在横梁布置上采用了不等距排布，在靠近拖车尾部的装卸区域加密了横梁间距，提升局部承载能力，而中部常规载货区域则采用标准间距排布，平衡重量与强度需求。横梁与面板的连接采用了满焊结合塞焊的工艺设计，建模时特意在连接位置做了应力释放的圆角过渡，避免焊接应力集中导致的长期使用下焊缝开裂问题。地板的侧边做了折弯翻边结构，一方面提升了整体的抗扭刚度，另一方面可以作为货物挡板的安装基础，不需要额外在面板上焊接固定座，避免破坏面板的整体防腐层。

　　安装边界上，该地板底部的横梁高度统一，与拖车纵梁上的安装面完全贴合，两端预留了与拖车端梁连接的固定孔位，安装完成后地板表面与拖车侧边护栏的底部高度差控制在合理范围，避免小尺寸货物从缝隙掉落。对于需要做轻量化设计的铝合金拖车场景，该结构也可以通过调整板材厚度、横梁截面尺寸来适配不同的材质工艺，在保证相同承载能力的前提下，相比传统无横梁的厚平板结构，整体重量能降低15%到20%，有效提升拖车的有效载货质量，降低运输过程中的能耗。

　　在细节处理上，面板的所有外露边缘都做了钝角倒边处理，避免装卸作业时尖锐边角划伤作业人员或者货物包装，底部横梁的两端做了封头设计，避免长期使用过程中泥沙、积水进入横梁内部造成锈蚀，延长结构的整体使用寿命。针对冷链运输、化工品运输等特殊场景，该结构的面板表面还预留了防滑涂层、防腐衬层的安装厚度空间，不需要修改主体结构即可完成特殊场景的适配，具备较强的通用适配性。
