带旋风预热器的衬煅烧炉工业装置

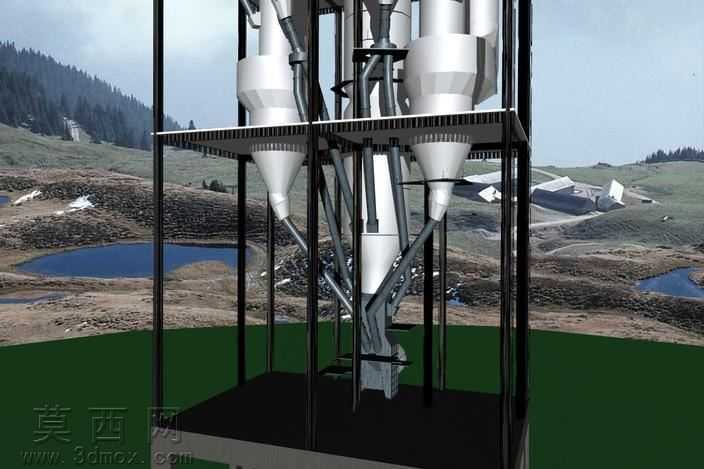

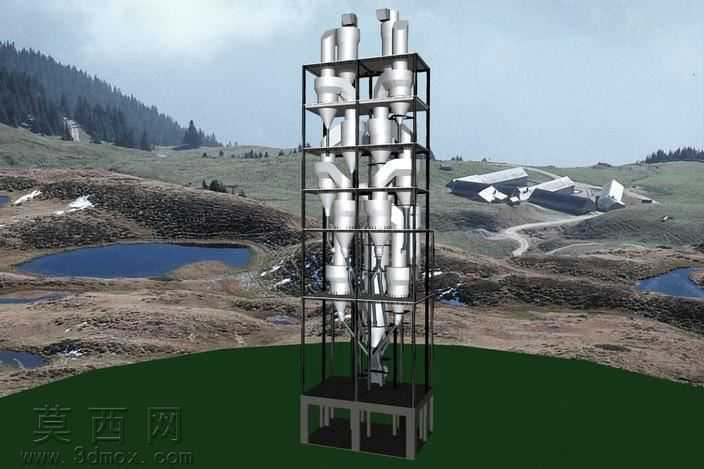

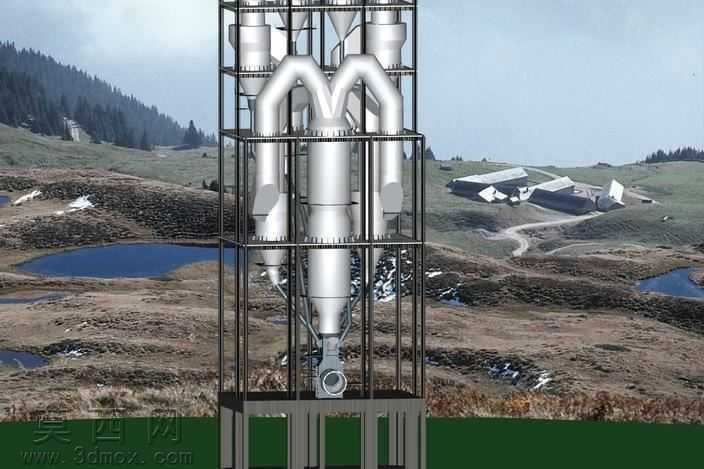

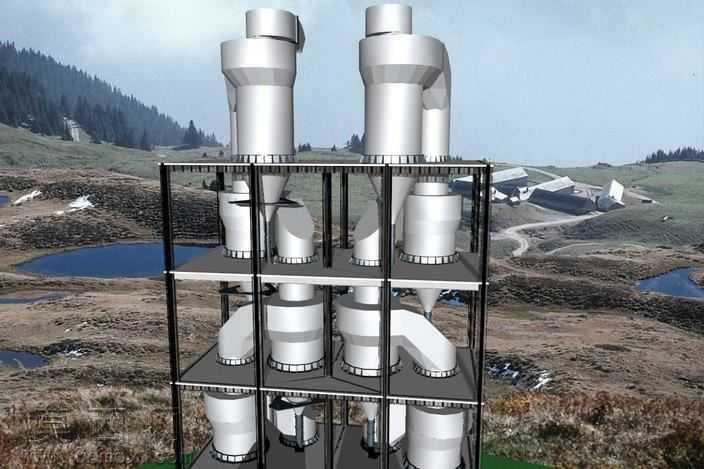

本模型为带多级旋风预热结构的衬煅烧炉工业成套装置，建模过程严格遵循工业热工设备的实际尺寸规范，首先完成整体钢支撑框架的搭建，采用等边角钢型材参数化建模，通过阵列、装配约束完成多层操作平台、护栏、爬梯的结构排布，保证框架承重结构的受力合理性。核心的旋风筒与连接风管部分，采用曲面建模方式精准还原旋风筒的锥段、直段、进风口蜗壳结构，各级旋风筒之间的连接风管按照实际工艺走向完成空间弯折建模，精准还原了不同阶位风管的管径差异，对应不同工况下的气流流速设计要求。煅烧炉主体直筒段、底部卸料机构均按照8.5米内径的参数完成建模，底部的卸料阀、传动结构做了细节还原，可直观展示物料的排出路径。渲染阶段采用工业写实风格，金属框架赋予哑光碳钢材质，旋风筒与风管采用银白色耐热钢材质，表面做轻微的氧化质感处理，底部基座采用混凝土材质，搭配户外山地厂区的环境贴图，模拟设备在实际生产厂区的安装效果。材质调整阶段针对不同部件的粗糙度、金属度做了区分，支撑框架的焊缝、螺栓连接细节都做了纹理映射，提升模型的真实感。设计思路上完整还原了衬煅烧炉搭配旋风预热器的工艺布局，各级旋风筒的层级排布符合气固两相流的换热逻辑，旁通管路的位置、尺寸严格对应设计参数，可直观展示生料在预热器内与热气流的换热过程，以及进入煅烧炉后的煅烧路径，整体模型结构完整，各部件装配关系清晰，可用于工艺展示、方案汇报、教学演示等场景，能够清晰呈现该类热工设备的整体布局与核心结构特点。
