500RT纽约制冷冷水机组三维设计

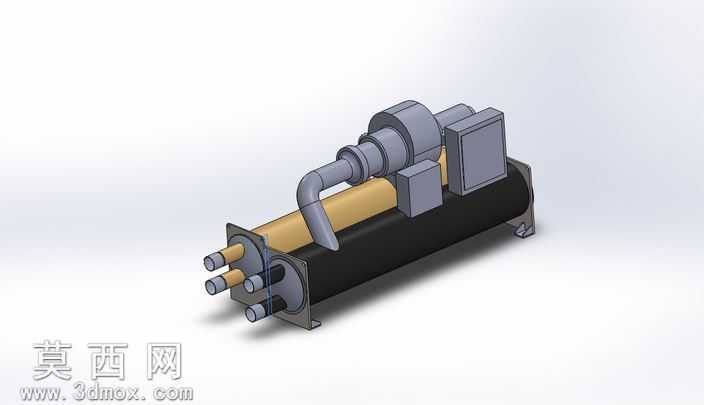

本模型为500冷吨规格的制冷冷水机组三维设计成果，采用SolidWorks软件完成全参数化建模，整体结构还原度高，各功能部件的装配关系清晰明确。建模过程中首先对冷水机组的核心换热筒体进行基准定位，采用拉伸、旋转等基础特征构建筒体的主体轮廓，对筒身的换热管束接口采用阵列特征完成多组管路接口的统一排布，保证接口位置的同轴度与间距符合实际工业产品的设计规范。机组上部的压缩机组模块采用分体式建模思路，分别构建压缩机主体、连接弯管、电控箱体等独立部件，再通过配合约束完成总装，其中连接弯管采用扫描特征生成，还原了管路的弯折弧度与走向，电控箱体的边角做了倒角处理，表面添加了模拟金属漆面的哑光材质，还原真实设备的外观质感。筒体部分采用双色材质区分，换热段采用暖金色金属材质模拟铜质换热芯体的外观，储液段采用深黑色哑光材质模拟钢制筒体的防腐涂层，各管路接口采用银灰色金属材质，还原金属管件的光泽质感。渲染阶段采用柔和的影棚布光方案，主光源从斜上方45度角投射，辅助光源补全暗部细节，避免模型出现死黑区域，同时添加了微弱的环境反射效果，让金属材质的表现更具真实感。设计过程中充分参考了商用离心式冷水机组的实际结构布局，将压缩单元、换热单元、电控单元的位置做了合理排布，既保证了各部件的功能分区清晰，也兼顾了整机的外观协调性，各部件之间的安装间隙、连接结构都做了还原，可用于制冷设备的结构展示、教学演示以及方案汇报使用，模型的各特征参数均可编辑，方便后续根据不同冷量规格做参数化调整。
