手动杠杆式小型台式压力加工装置

　　这款手动杠杆施压的台式加工装置，多被布置在小型五金加工工位、电子元器件装配线旁、维修班组的操作台面上，用来完成小尺寸零件的压装、浅冲压、铆接、校形这类轻负载压力加工作业，相比大型气动或液压压力设备，它不需要外接动力源，不占用车间固定的大型设备安装位，挪动灵活，操作门槛低，适合小批量零散加工、试制打样环节的压力作业需求。

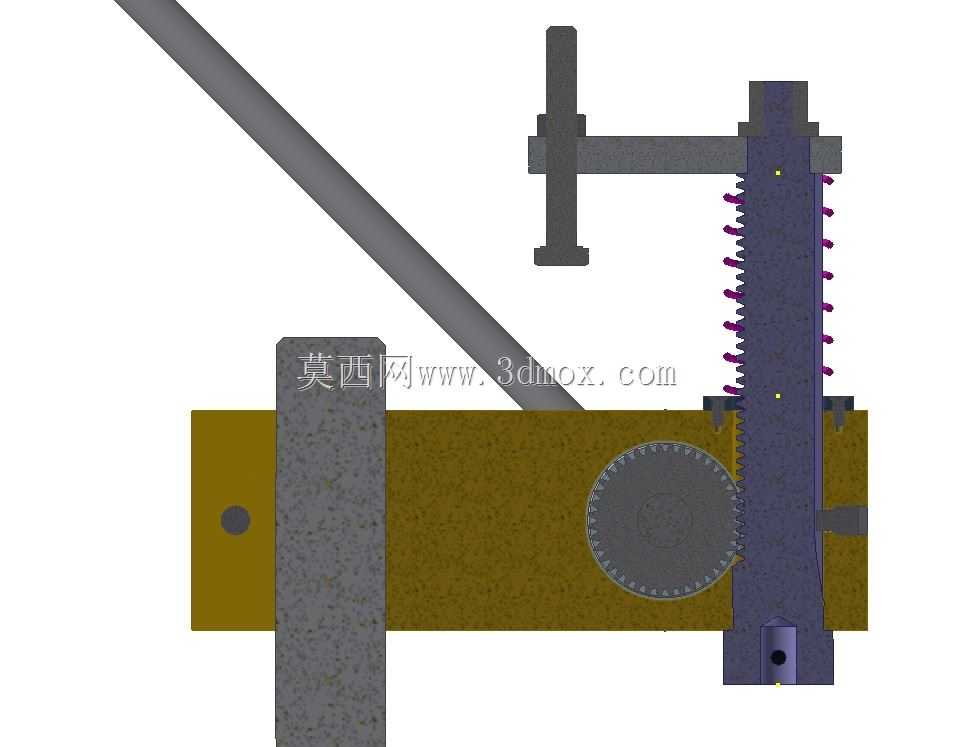

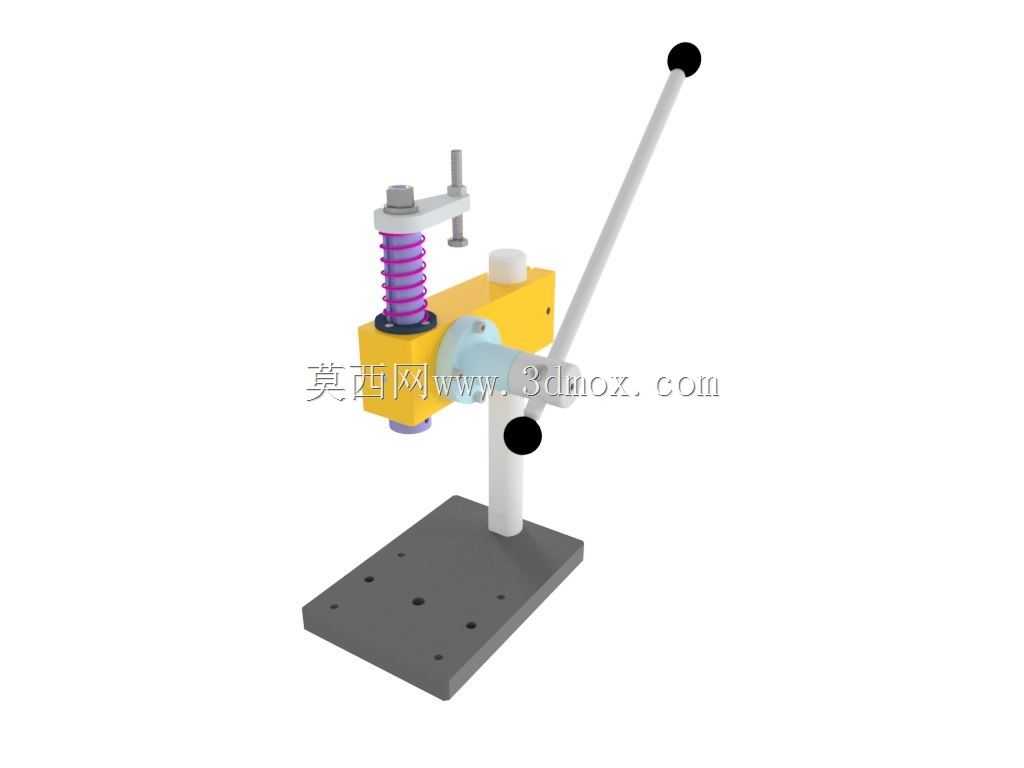

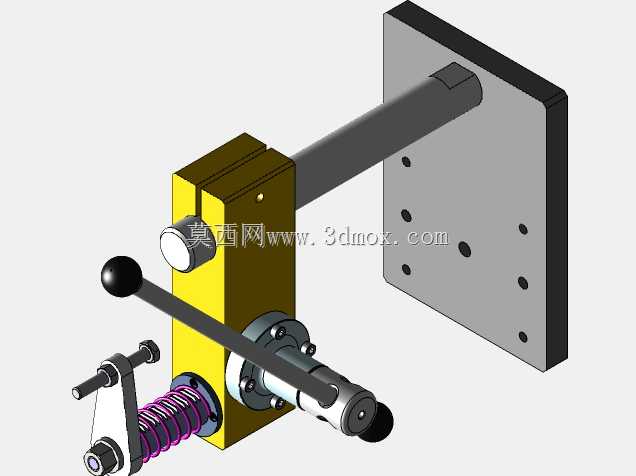

　　从结构设计逻辑来看，整套装置采用杠杆增力的机械原理，长操作杆通过铰接支点连接施压主轴，操作人员扳动操作杆时，杠杆比会放大手部施加的作用力，传递到主轴端部形成足够的加工压力，主轴外侧套设的复位弹簧，会在操作人员松开操作杆时带动主轴自动回升复位，不需要额外设置回程驱动结构，整套传动路径没有复杂的液压、气动元件，故障点极少，日常维护只需要定期给铰接销轴、主轴导向面加注润滑脂即可。装置的底座采用厚重的方形铸铁结构，底座上预制了多组安装孔位，既可以通过螺栓将整套设备固定在木质或钢制工作台面上，避免施压过程中设备移位，也可以通过这些孔位安装定制的工件定位夹具，适配不同形状零件的加工定位需求；施压头部分采用可拆换的连接结构，能够根据作业需求更换平压头、铆接头、浅冲头、校形压头等不同工作端头，拓展设备的适用场景。

　　在安装边界与尺寸适配方面，这类小型手动压力装置的整体高度通常控制在400mm以内，底座长宽尺寸多在200mm见方左右，不需要预留大的操作空间，操作台面上只要留出300mm见方的平整安装区域即可布置，操作杆的扳动行程范围内不能有其他设备或障碍物，避免操作过程中出现干涉。主轴的导向部位采用铜套滑动配合结构，配合间隙控制在0.02mm以内，保证施压过程中主轴不会出现偏摆，压装作业的压力方向垂直度能够满足小零件装配的精度要求，不会因为施压偏斜导致零件压装变形、铆接错位。

　　实际生产场景中，这类设备常被用来完成线路板引脚的压合、小五金件的冲点铆接、塑料壳体的卡扣压装、小型轴承与轴类零件的过盈装配、薄金属片的浅拉伸打样、轴类零件的局部校直等作业，相比手锤敲击的加工方式，它的施压过程更平稳，压力可控，不会因为敲击冲击力导致零件崩飞、变形，加工一致性更好，操作人员的劳动强度也更低。设计这套装置的三维结构时，需要重点核算杠杆支点的位置与杠杆比，既要保证操作力在普通人手部可承受的范围内，又要让端部输出压力满足常见轻负载压装作业的需求，同时要校核主轴的抗弯强度、底座的承重刚度，避免施压过程中结构变形影响加工精度；铰接部位的销轴需要做淬火处理，提升耐磨性能，延长设备的使用寿命，复位弹簧的刚度要匹配主轴与操作杆的重量，保证回程动作顺畅，不会出现弹簧过硬导致操作费力、弹簧过软导致复位不到位的问题。

　　在工位布置时，通常会将这类设备安排在装配流水线的端头或者返修工位旁，方便操作人员随手取用，不需要往返大型压力设备区域，提升零散加工的效率；由于没有外接动力，它也可以布置在没有气源、电源的野外维修站点、临时加工点，适配更多元的作业场景。设备的操作部位做了防滑处理，操作杆端部的握持球头采用光滑的工程塑料材质，长时间操作也不会磨手，施压区域周围没有多余的突出结构，方便操作人员取放工件，观察加工位置的状态。
