八面体六足并联液压机器人机构

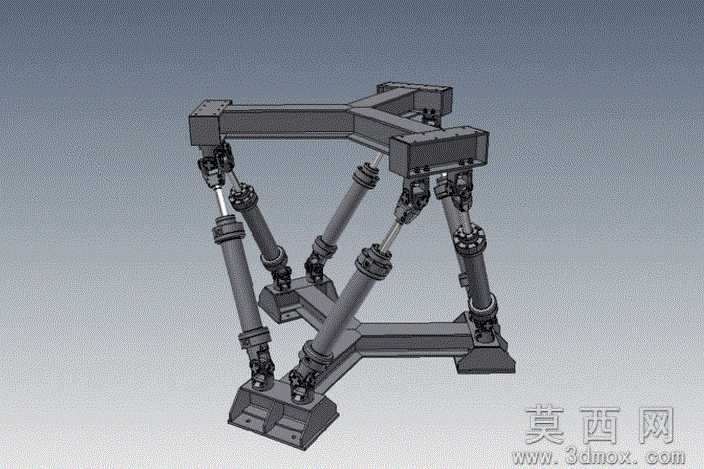

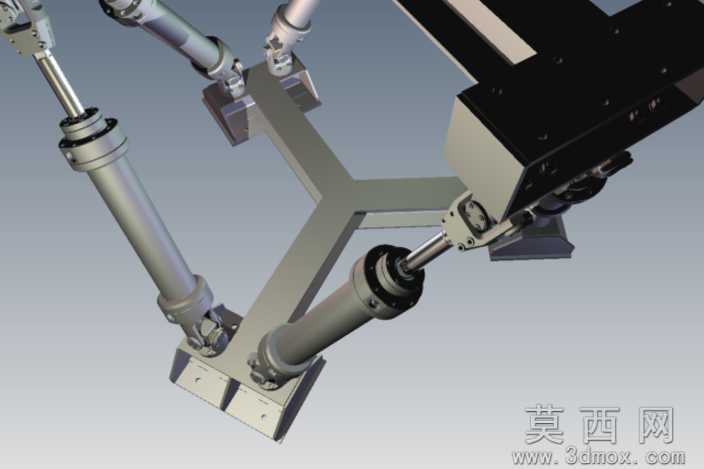

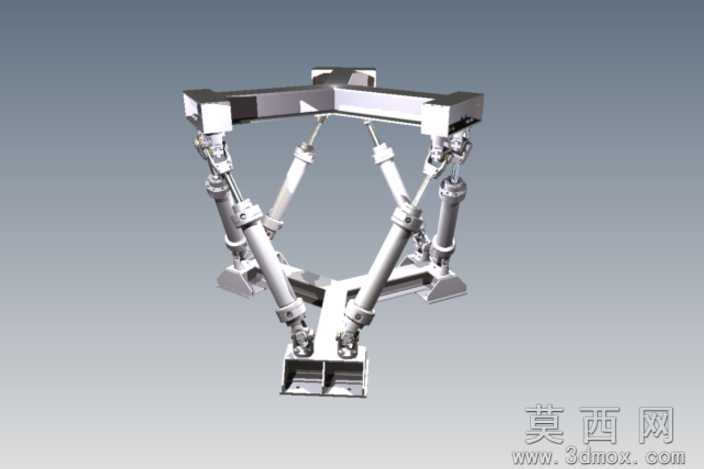

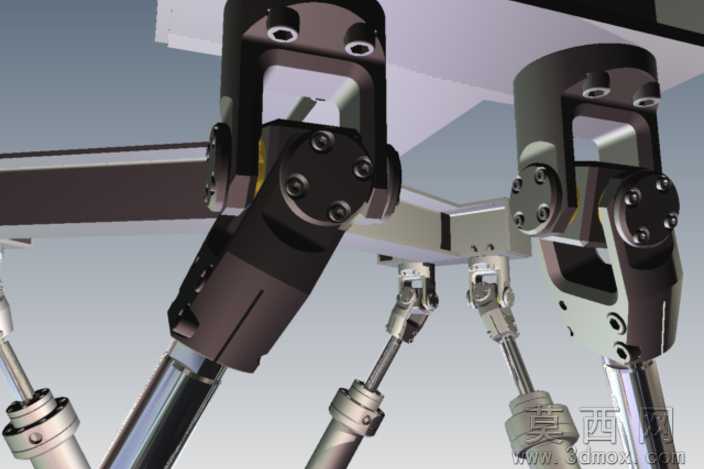

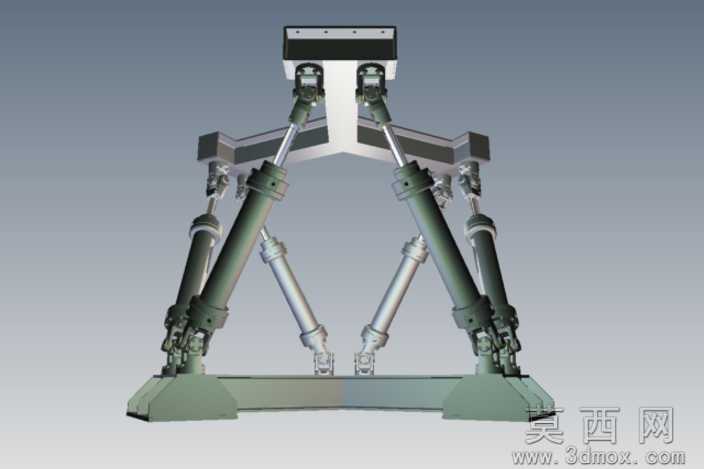

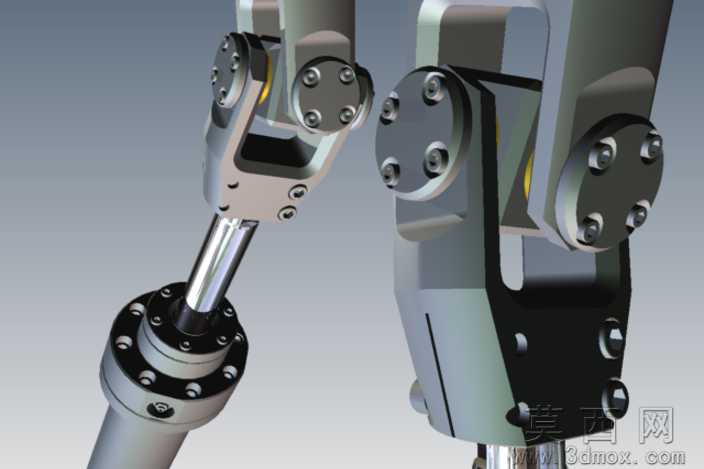

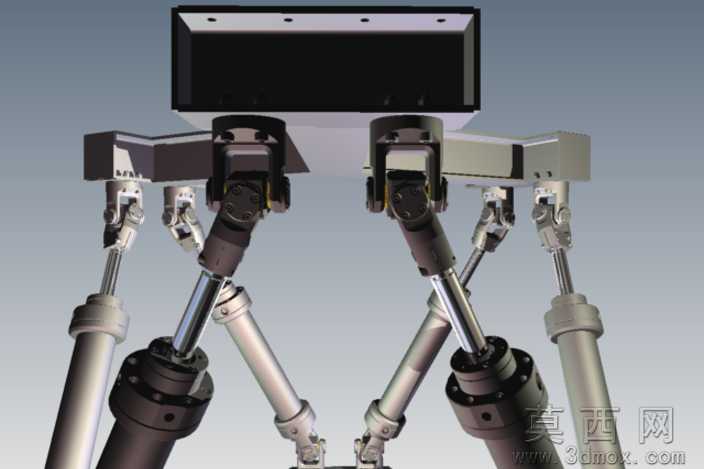

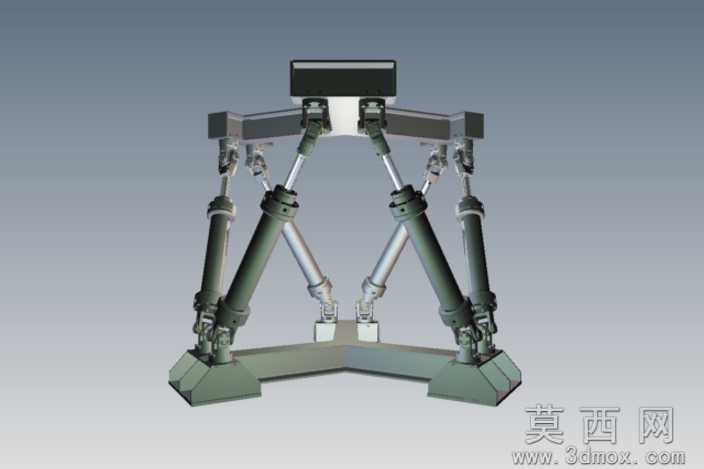

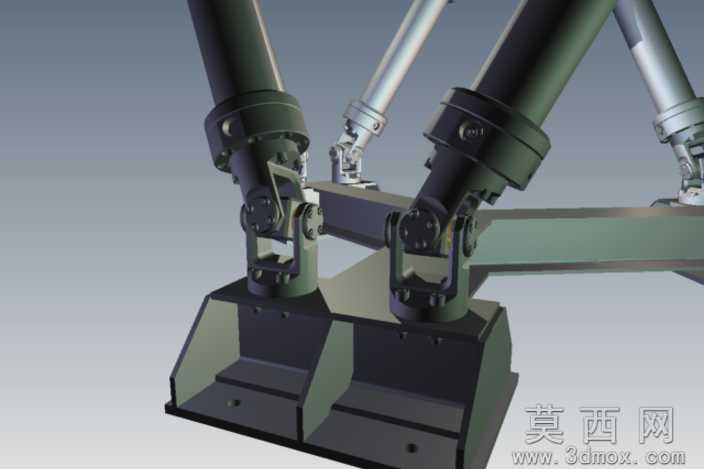

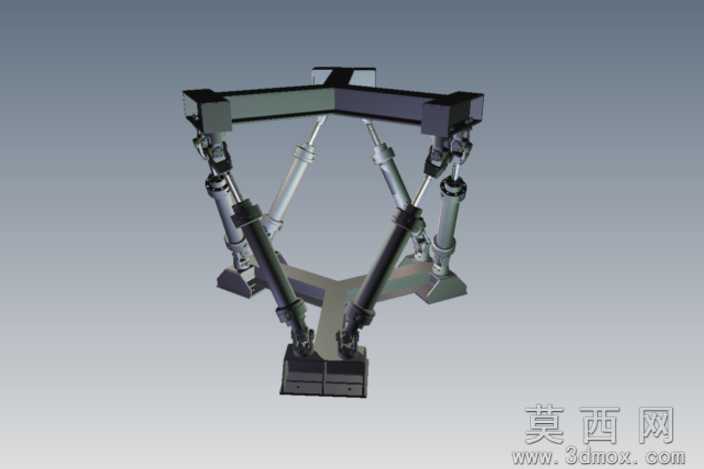

本模型为面向飞行模拟器场景开发的八面体六足并联液压机构，建模阶段采用自顶向下的装配设计思路，首先完成上下双安装平台的基准面搭建，以正八面体空间几何构型为核心定位依据，逐一匹配六条液压支链的铰接点位，确保每根支链的上下虎克铰安装位空间夹角符合运动学解算要求，建模过程中对液压油缸的缸筒、活塞杆、铰接轴承、安装法兰等零件均做全参数化约束，可根据负载需求快速调整支链行程、缸径参数，无需重构整体装配关系。参数设计层面严格遵循并联机构的刚度匹配原则，上下平台采用箱型焊接钢结构参数，六条支链对称分布，单支链最大伸缩行程覆盖飞行模拟器所需的六自由度运动范围，可实现俯仰、滚转、偏航、升降、纵向平移、横向平移的全维度动作，铰接部位的轴承间隙、油缸密封结构均按工业级液压设备标准预留设计参数，可直接导出用于工程样机的加工校核。渲染材质环节对不同部件做了区分化材质赋予，上下安装平台采用喷砂碳钢材质，表面做亚光深灰金属质感处理，液压油缸缸筒采用镀铬亮面金属材质，活塞杆做抛光不锈钢质感，铰接部位的紧固件采用发黑处理的标准件材质，背景搭配渐变灰工业展示背景，搭配柔和的环境漫反射光照，清晰呈现机构的空间装配关系与部件细节，无过度夸张的特效修饰，完全还原机械结构的真实质感。结构原理上该机构属于典型的斯图尔特并联构型，依靠六条可独立伸缩的液压支链协同动作，相比串联机构具备更高的结构刚度与负载自重比，运动响应速度快、累计误差小，液压驱动方式可提供更大的输出推力，完全满足飞行模拟器需要承载座舱及操作人员、快速复现飞行姿态过载的使用需求，八面体的对称构型让机构在各运动方向上的刚度保持一致，避免出现受力薄弱方向。软件兼容层面模型提供STEP、IGES通用中性格式文件，可无缝适配KeyCreator、Autodesk Inventor、SolidWorks、UG、ProE等主流三维CAD软件，不同软件导入后可保留完整的装配层级与零件几何特征，不会出现破面、特征丢失等问题，支持用户根据自身使用场景做二次修改、运动仿真或者工程出图。研发教学应用层面，该模型既可以作为并联机器人机构学的教学演示案例，帮助高校机械工程、机器人工程专业学生理解斯图尔特平台的运动学原理、液压驱动系统的匹配设计方法，也可作为飞行模拟器、六自由度振动台、精密对位平台等设备研发的参考原型，研发人员可基于该模型快速完成载荷校核、驱动参数匹配、运动空间解算等前期研发工作，缩短产品开发周期。
