圆柱物料搬运机器人夹持手柄结构

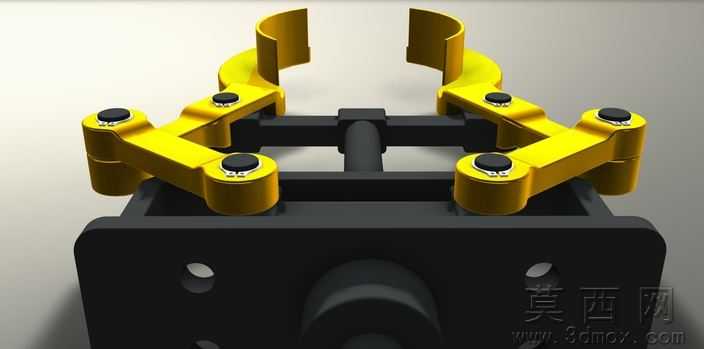

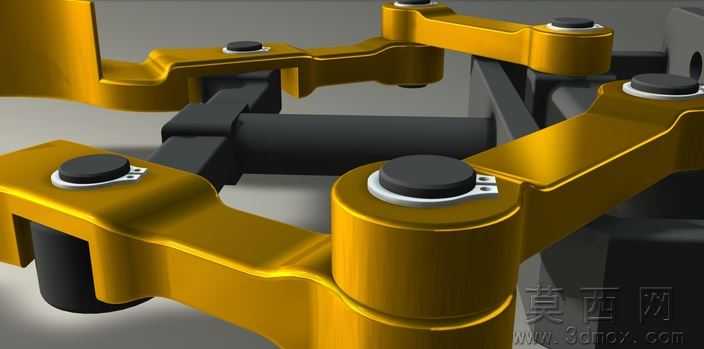

本模型为面向圆柱形元素运输场景设计的机器人夹持手柄，建模阶段以连杆传动的夹持机构为核心，首先完成安装基座、驱动滑杆、多组铰接连杆、弧形夹爪的单体零件建模，严格按照铰接运动的配合关系定义各零件的装配约束，保证夹爪开合过程中无运动干涉，所有铰接孔位、连杆长度的参数均经过运动行程校核，确保可适配常规直径范围的圆柱类工件夹持需求。参数设计环节针对连杆铰接位置、夹爪曲率半径、驱动滑杆行程做了关联参数设置，可通过调整核心参数快速适配不同规格的圆柱物料夹持场景，同时针对各铰接链接部位做了应力分析的前置参数配置，可直接开展链接强度的仿真验证，校核结构在额定夹持力下的形变与应力分布，排查结构薄弱点。渲染材质方面，活动连杆与夹爪部件采用金属黄铜材质，设置了符合金属特性的反射率与粗糙度参数，还原金属加工件的质感，安装基座与驱动滑杆采用哑光灰铸铁材质，背景采用渐变灰度影棚环境，搭配柔和的定向打光，清晰呈现机构的装配层次与零件轮廓，同时输出了STL格式的效果图文件可直接用于快速预览。结构原理上，该手柄采用平行四边形连杆传动结构，驱动滑杆沿基座轴向滑动时，带动两侧对称布置的多组连杆同步转动，驱动末端弧形夹爪完成同步开合动作，对称式的结构设计保证夹持过程中夹爪对中精度稳定，弧形夹爪的内曲面设计可与圆柱类工件形成更大的接触面积，提升夹持稳定性，避免工件运输过程中出现滑脱。软件兼容层面，模型提供STEP、IGES通用三维格式，可兼容SolidWorks、UG、Pro/E、Creo等主流三维设计软件直接打开编辑，同时附带Autodesk Inventor2012版本的原生源文件，保留完整的建模特征树与装配约束关系，方便不同软件使用习惯的设计者直接调用修改。研发教学应用层面，该模型可作为工业机器人末端执行器的教学案例，帮助学习者理解连杆夹持机构的运动原理、装配约束设置方法，同时配套的应力分析设置可作为有限元分析的实操案例，也可直接用于自动化搬运生产线的末端夹持机构研发参考，经过参数调整后可直接集成到圆柱类物料的搬运、上下料机器人设备中，缩短研发周期。
