十字轴式万向联轴器结构设计

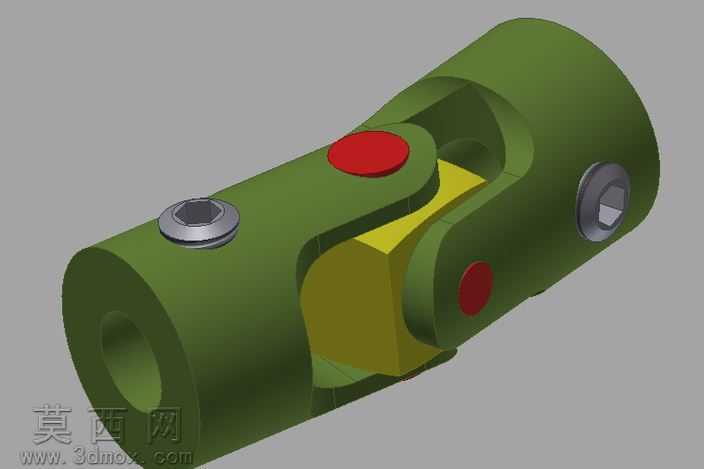

本作品为十字轴式万向联轴器的三维参数化建模成果，建模过程中先完成整体结构的方案规划，明确该部件用于实现两轴间存在角度偏差时的扭矩传递功能，整体由两个叉形接头、中间十字连接块、锁紧销轴、定位端盖几个核心部分组成。建模阶段先绘制各零件的二维草绘轮廓，通过拉伸、切除等基础特征完成基体造型，针对叉形接头的铰接耳部分，严格按照铰接配合的公差要求设计轴孔尺寸，保证十字块装入后可实现灵活的角度偏转，无卡滞问题。中间十字连接块采用方块式结构设计，四个铰接端面分别与两侧叉头的耳槽配合，建模时对配合面做了轻微的倒角处理，既减少装配时的干涉风险，也能降低实际运转过程中的接触面磨损。销轴部分采用内六角沉头螺钉的标准件结构建模，还原了螺钉头部的内六角驱动特征、螺纹段的牙型细节，销轴与叉头耳孔、十字块端面的定位孔采用间隙配合设计，保证铰接转动的顺畅性。端盖部分采用圆形薄片结构，嵌入叉头外侧的沉孔内，对销轴起到轴向限位作用，防止运转过程中销轴脱出。材质渲染阶段，叉形接头主体采用军绿色哑光金属漆材质，模拟实际产品的表面喷塑处理效果，十字连接块采用亮黄色工程塑料材质，区分不同功能部件的同时，也还原了部分轻量化联轴器采用非金属中间块的设计方案，销轴采用银灰色金属材质模拟不锈钢标准件质感，端盖采用红色哑光漆面材质，起到视觉标识作用。整体装配完成后验证了铰接角度的活动范围，可满足小角度偏置轴系的传动需求，各零件间的配合关系完全符合机械设计的公差规范，模型可直接用于装配演示、工程出图以及3D打印验证等场景，完整还原了万向联轴器的工作原理与结构细节。
