L型带槽加强筋数控角板结构设计

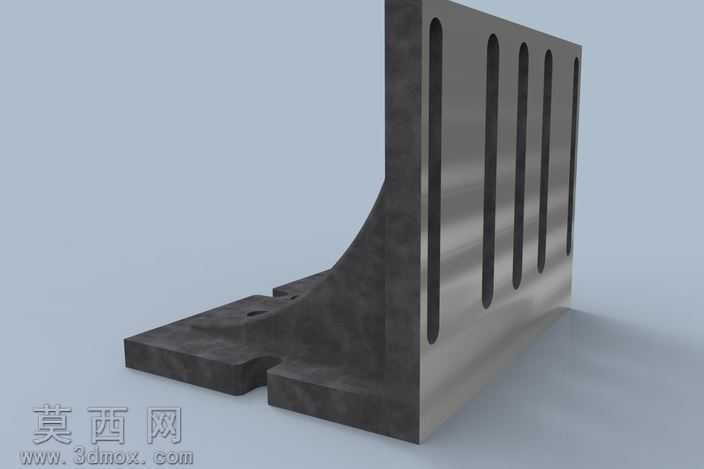

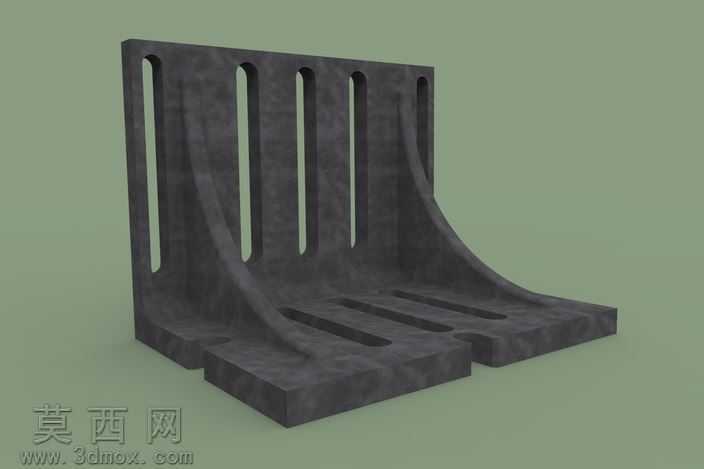

本作品为L型角板三维建模设计，采用三维参数化建模软件完成全流程构建，建模阶段首先绘制角板底座的二维草图，标注底座安装孔位、侧边卡槽的定位尺寸，通过拉伸特征生成底座实体，再绘制垂直立板的截面轮廓，拉伸生成立板主体后，在立板与底座的衔接位置绘制加强筋的截面草图，通过筋特征生成三角状加强结构，强化角板整体的抗弯折性能，避免立板受侧向力时出现形变。立板表面的五条等距长槽采用切除拉伸特征生成，建模时严格控制槽宽、槽间距以及槽的深度尺寸，保证槽体的平行度与位置精度，槽体边缘做0.5mm的倒角处理，消除锐边的同时降低应力集中风险。材质设置阶段，角板主体赋予金属铸铁材质，调整材质的粗糙度参数模拟铸件表面的哑光磨砂质感，立板的开槽侧壁与端面赋予金属切削后的亮面金属材质，区分加工面与非加工面的视觉差异，加强筋与底座的非加工区域保留铸铁的深灰质感，安装孔内壁做轻微的反光处理还原钻孔加工的表面效果。渲染阶段采用柔和的侧上方打光方案，主光源模拟车间自然光照射角度，补光弱化角板底部与背部的阴影，背景选用低饱和度的灰绿色调突出角板本身的结构轮廓，渲染输出时开启环境光遮蔽效果，强化加强筋、槽体缝隙处的阴影层次，让整体结构的立体感更加突出。设计思路上，该角板主要用于工装定位场景，底座的卡槽与安装孔用于将角板固定在工作台面，立板的长槽用于穿装固定螺栓实现待加工工件的位置调节，加强筋的设置在不增加过多整体重量的前提下提升了角板的结构刚性，整体结构兼顾了定位精度、安装便利性与结构耐用性，可直接用于数控加工工装的定位组件设计参考，所有特征均保留参数化关联，后续可根据实际使用场景调整立板高度、槽体数量、底座安装尺寸等参数，快速适配不同的工装使用需求。
