剪叉式气动升降作业台结构设计

　　这款剪叉式气动升降结构，在轻工装配、小件物料周转、工位高度适配场景中有着非常广泛的适配性，很多电子组装线、小型零部件检测工位、仓储小件拣选点位，都会用到这类结构紧凑、驱动清洁的升降装置，相比液压驱动的升降台，气动驱动的版本不会出现油液渗漏问题，对于洁净度有一定要求的作业场景，比如电子元器件装配、食品内包装工位的高度调节，这类气动结构的适配性要明显优于液压驱动方案。

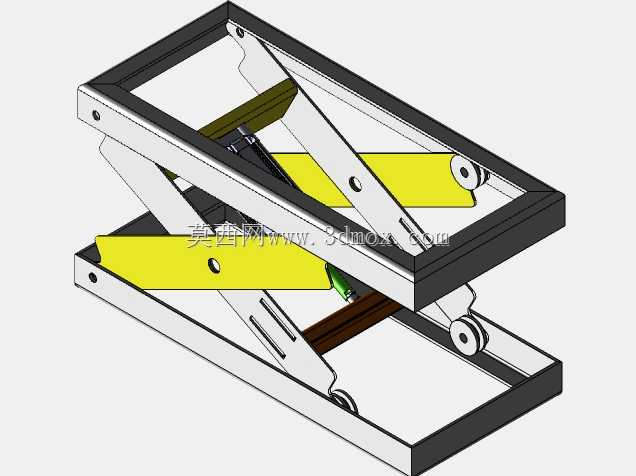

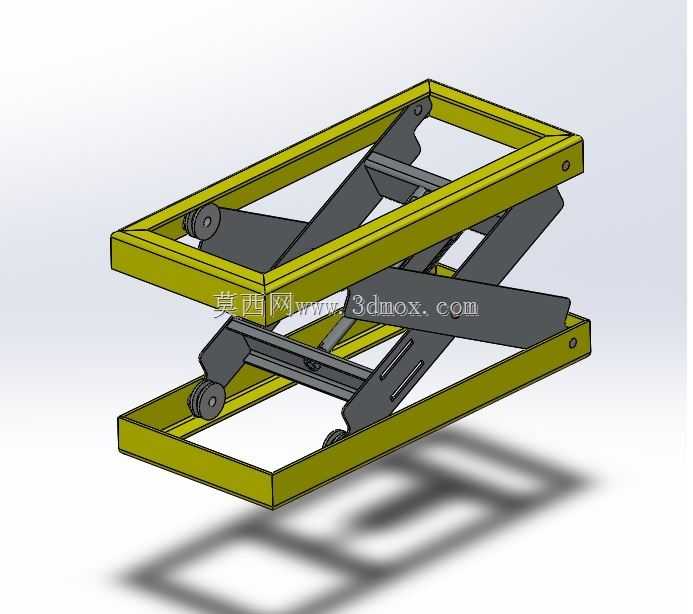

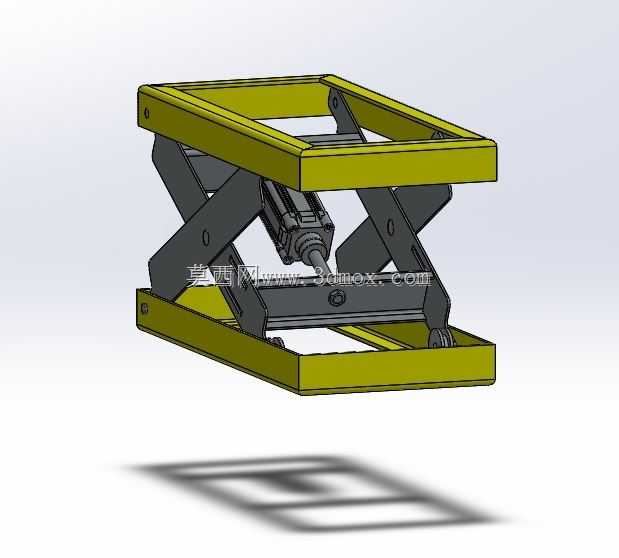

　　从结构设计逻辑来看，这款升降台采用了单组双层剪叉的支撑架构，上下两层台架均采用矩形框型焊接结构，剪叉臂采用等长的钢板裁切成型，铰接点处采用销轴配合轴套的连接方式，既保证了剪叉臂开合过程中的转动顺畅度，也能在长期往复升降过程中减少铰接位置的磨损量，避免长期使用后出现升降晃动、台面倾斜的问题。驱动端采用气缸直推的布置方式，气缸的缸体端铰接在下层台架的固定支座上，活塞杆端铰接在剪叉臂的中间驱动点位，这种驱动点位的布置，能够在气缸伸出较短行程的情况下，实现台面更大范围的高度调节，同时也能让气缸的推力输出更平顺，避免出现升降过程中推力突变导致的台面窜动问题。

　　在实际功能配置上，这款升降结构预留了传感器安装位，可在剪叉臂的行程极限位置安装磁性开关或者位置传感器，用于检测升降台的最高、最低极限位置，接入设备的气路控制系统后，可实现升降行程的自动限位，避免气缸过伸或者过缩导致的结构磕碰，也能配合产线的自动化流程，实现工位高度的自动切换，比如在不同高度的物料输送线对接时，可通过传感器信号触发气路换向，自动调整台面高度匹配对接线体的高度，不需要人工手动操作气阀。

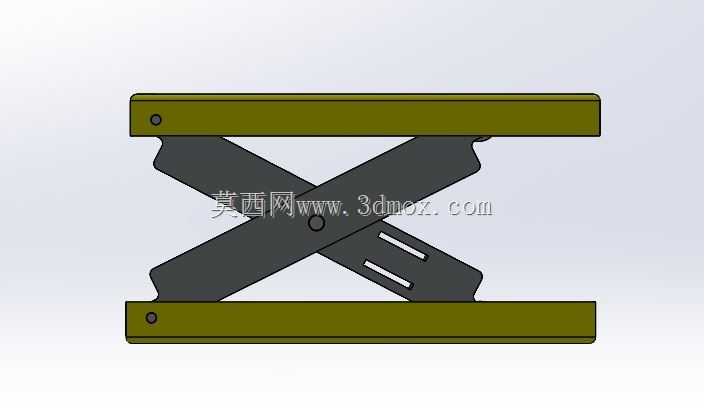

　　从安装边界来看，这款升降台的下层台架预留了地脚安装孔，可直接通过膨胀螺栓固定在混凝土地面，也可在底部安装脚轮做成移动式升降工位，适配需要频繁调整作业位置的场景。上层台架的框型结构上预留了工装安装孔位，可根据实际作业需求，在台面上安装工装夹具、物料托盘、检测治具等不同的作业附件，不需要额外对台面进行打孔加工，减少现场安装的二次加工工作量。剪叉臂的侧面预留了行程调节槽，可根据实际需要的升降高度范围，调整气缸铰接点的固定位置，从而改变升降台的最大升高高度，适配不同的工位高度需求，不需要重新更换剪叉臂或者气缸部件，提升了结构的通用适配性。

　　在结构强度设计上，剪叉臂的板材厚度、铰接销轴的直径都经过了载荷校核，在额定载荷范围内，剪叉臂的变形量控制在允许范围内，不会出现台面下沉、结构变形的问题，上下台架的矩形框结构采用周边满焊的工艺，整体刚性充足，即使台面承受偏载载荷，也不会出现台架扭曲变形的情况。气路走线的位置预留了固定卡扣的安装位，可将气缸的供气管路沿着剪叉臂和台架的边缘固定，避免升降过程中管路被剪叉臂夹挤、磨损，提升气路系统的使用寿命，减少日常维护的工作量。

　　这类基础款的气动升降结构，因为结构简单、零部件通用化程度高，后期维护更换配件非常方便，气缸、销轴、轴套这类标准件都可以直接从市场采购，不需要定制特殊配件，对于设备维护人员来说，日常的检修、配件更换难度很低，能够有效降低设备的长期使用成本。在实际使用过程中，需要注意在铰接点位置定期加注润滑脂，减少转动位置的磨损，同时要定期检查传感器的固定位置是否出现偏移，避免限位失效导致的结构碰撞，另外在作业过程中，要避免肢体伸入剪叉臂的开合间隙内，防止结构动作时出现挤碰划伤的风险。
