垂直循环箱式物料输送升降设备结构

　　这款垂直循环式箱式升降设备，主要面向多层车间内小规格料箱、工装托盘的连续垂直转运场景，适配轻工包装、电子组装、小型零部件加工产线的层间物料接驳需求，可替代传统往复式提升机在小载荷高频次输送场景下的效率短板，解决楼层间物料输送等待时间长、单趟输送量有限的痛点。设备整体采用方管焊接拼装式机架结构，底部设置可调式脚杯支撑，可适配车间地面存在的30mm以内平整度误差，安装时无需预埋地脚螺栓，仅需将设备放置在规划点位后调整脚杯至机架水平即可，整体安装边界宽度控制在1200mm、深度1000mm、总高度2800mm，可适配常规2.8米层高的标准工业厂房，若需适配更高楼层可通过增减机架中段的标准拼接段调整总高度，拼接段采用统一的孔位定位设计，

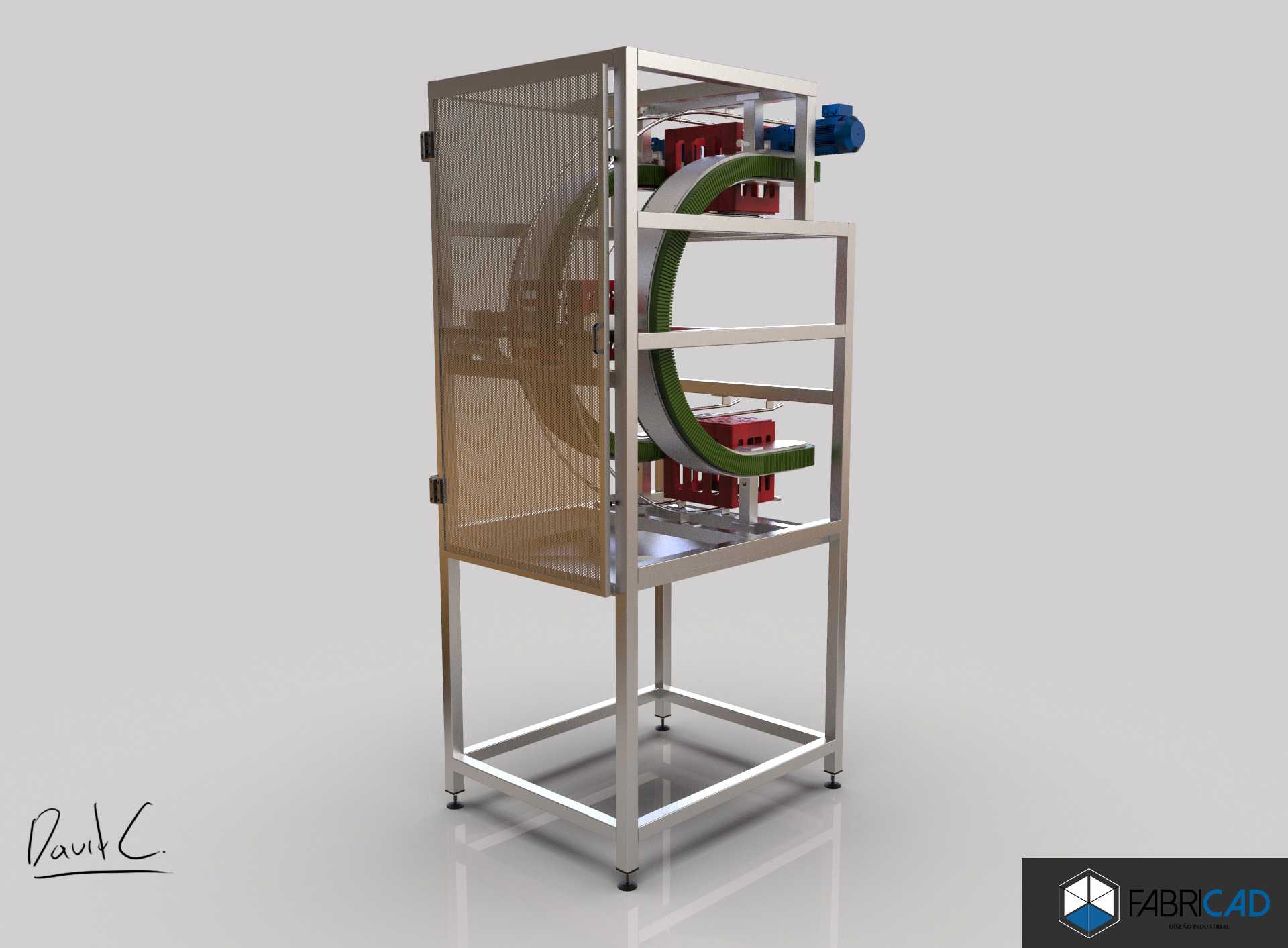

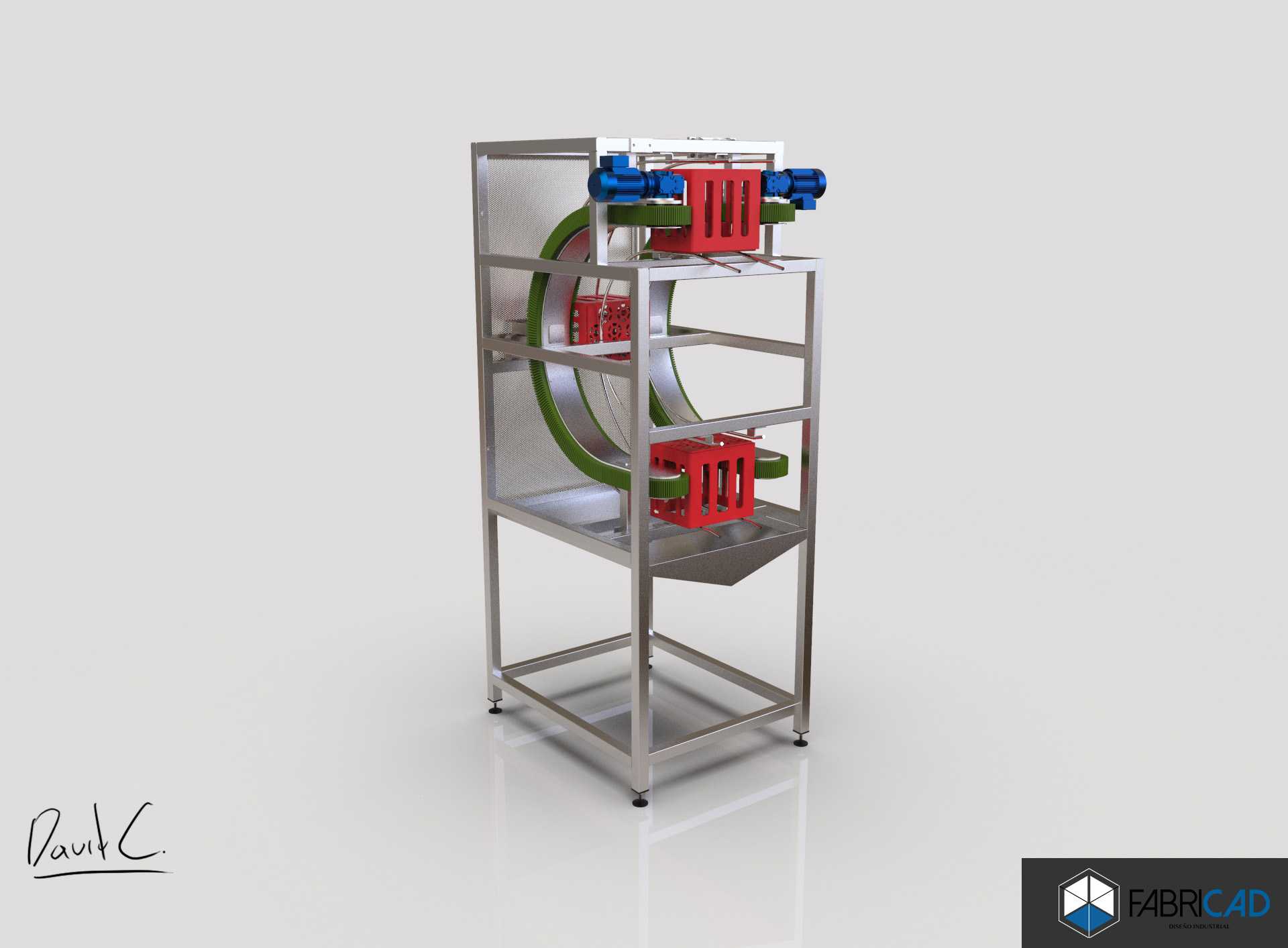

　　现场装配无需二次配钻，仅需通过螺栓紧固即可完成高度拓展。设备核心输送结构采用环形循环回转设计，环绕布置的绿色导向轨为承载料箱的载具提供运行导向，载具通过回转链条带动沿导向轨做闭环循环运动，驱动单元布置在设备顶部侧方，采用减速电机直连链轮的传动形式，传动链路短、维护点少，运行过程中载具始终保持水平姿态，不会出现料箱内物料倾洒的问题，单载具额定承载5kg，可适配行业内通用的400*300mm规格塑料周转箱，循环运行一周可完成8个料箱的层间转运，输送效率远高于同占地尺寸的往复式提升机。设备外围采用半透明网状防护结构，通过快拆式合页与机架连接，既可以避免人员误触内部运动部件引发安全风险，又可以直观观察内部载具的运行状态，

　　日常维护时仅需打开侧方防护网即可完成链条张紧、导向轨清洁等常规操作，无需拆解整体机架。设计过程中重点考量了运行平稳性，导向轨的转弯段采用平滑圆弧过渡，避免载具经过转弯位置时出现卡顿或晃动，链条张紧机构设置在设备底部，可通过调节螺栓调整张紧行程，补偿链条长期运行产生的磨损伸长量，无需频繁拆换链条。设备的进出料口可根据产线布局需求设置在不同高度位置，支持同侧进出料、异侧进出料等多种接驳形式，可直接与车间内的皮带线、滚筒线对接，无需额外设置转接机构，料箱从输送线进入载具后即可自动完成层间提升，到达指定楼层后自动送出至对应输送线，全程无需人工干预。机架底部预留了电控安装位，可根据需求集成传感器与控制系统，实现与上下游产线的信号联动，

　　当上下游线体出现堵料时可自动暂停运行，避免物料堆积。整体结构所有外露金属件均做喷塑处理，可适配车间内存在少量油污、粉尘的工作环境，日常清洁仅需擦拭外表面即可，防护网采用金属网喷塑材质，相比亚克力防护板具备更好的抗冲击性能，不会因物料意外磕碰出现碎裂问题。载具采用折弯钣金一体成型结构，自重轻、刚性足，长期运行不会出现形变，载具与导向轨接触的位置设置了耐磨导向轮，可降低运行过程中的摩擦噪音与部件磨损，延长设备整体使用寿命。
