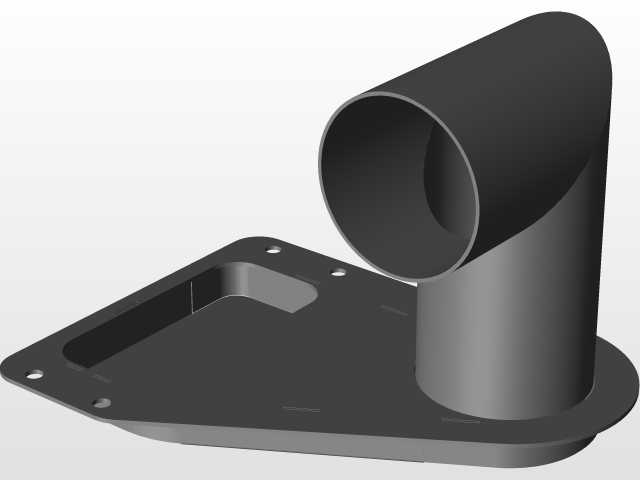

丰田叉车滤清器固定安装支架结构

　　在厂内物流搬运场景中，叉车动力系统的过滤装置固定可靠性，直接关系到设备连续作业时长，尤其是仓储车间多粉尘、装卸货区颠簸震动的工况下，过滤器安装支架的结构合理性，会直接影响过滤元件的密封稳定性与使用寿命。这款针对丰田叉车开发的过滤器安装支架，在结构设计阶段就充分考虑了叉车动力舱的布局约束，没有采用通用型支架的冗余结构，所有安装点位完全匹配对应型号丰田叉车的舱内预留孔位，不需要在车架上额外打孔改制，现场装配时可以直接对位固定，大幅降低售后改装与原厂装配的工时消耗。从实际使用场景来看，叉车作业过程中会频繁经历起步制动、门架升降带来的冲击载荷，还有厂区非平整路面传递的持续震动，支架的受力结构采用了折边加强的构型，

　　在支架与车架连接的根部做了圆弧过渡处理，避免应力集中导致的长期使用疲劳开裂，同时支架与过滤器接触的安装面做了平面度管控，保证过滤器安装后密封面完全贴合，不会因为安装面倾斜导致密封胶圈偏磨，出现油路或者气路渗漏的问题。设计过程中，工程师首先梳理了对应型号丰田叉车动力舱内过滤器的周边边界，避开了附近的线束走向、油管排布路径，支架的外轮廓没有突出到动力舱的维护拆装通道内，后期更换过滤器滤芯的时候，不需要拆卸周边其他附件就可以直接操作，预留的操作空间完全满足常规维保工具的使用需求。支架的安装孔位采用了长圆孔与圆孔组合的定位方式，其中一个圆孔作为主定位基准，其余连接孔设置合理的公差余量，既可以抵消车架焊接过程中产生的孔位偏差，

　　又能保证支架安装后不会出现窜动，固定螺栓的排布间距经过载荷校核，每个连接点承受的剪切力都在常用8.8级螺栓的许用载荷范围内，即使在叉车满载爬坡、急转向的极端工况下，支架也不会出现变形移位的情况。从安装边界尺寸来看，支架整体高度适配过滤器的安装高度要求，底部预留了足够的排液空间，过滤器工作过程中产生的少量积液可以顺利排出，不会积存在支架内部造成锈蚀，支架的折弯角度完全匹配过滤器外壳的弧度，安装后过滤器外壳与支架表面完全贴合，增大接触面积的同时，也避免了局部点接触导致的外壳磨损。在材质选型对应的结构设计上，支架采用常用的冲压板材成型，厚度经过刚度校核，在满足承重要求的前提下尽可能控制整体重量，不会给叉车前部增加额外的不必要载荷，

　　支架的边缘都做了钝化处理，没有尖锐的飞边毛刺，装配过程中不会划伤操作人员的手套或者周边的线束胶管。考虑到叉车动力舱内的温度波动范围，支架的结构没有采用容易积聚热量的封闭腔体设计，空气可以在支架周边自由流通，帮助过滤器表面散热，避免过滤介质长期处于高温环境下提前老化失效。在实际装车验证的场景中，这款支架可以适配对应规格的燃油过滤器、液压回油过滤器的安装需求，不同接口的过滤器只要安装孔距匹配，都可以通过这个支架实现可靠固定，不需要针对不同过滤元件单独开发支架结构，提升了配件的通用化程度，降低了配件储备的品类压力。支架表面的处理工艺对应的结构预留了均匀的涂层附着间隙，不会因为结构缝隙过窄导致涂层无法覆盖，提升了支架在潮湿、多盐雾厂区环境下的抗锈蚀能力，即使在冷链仓储这类高湿度作业场景中，支架也能长期保持结构强度，不会因为锈蚀出现连接松动的问题。从三维建模的角度来看，这个支架的模型完全还原了实际冲压成型的所有特征，包括折弯处的圆角、安装孔的倒角、加强筋的凸起尺寸，在做虚拟装配验证的时候，可以直接导入叉车动力舱的整体装配体中，检查与周边零部件的干涉情况，不需要额外做特征修正，能够直接用于后续的工程图输出、冲压工艺编制，也可以作为叉车维保配件开发的参考模型，帮助配件生产企业快速完成产品的结构测绘与开模准备，减少测绘过程中的尺寸偏差，提升配件的装配适配率。
