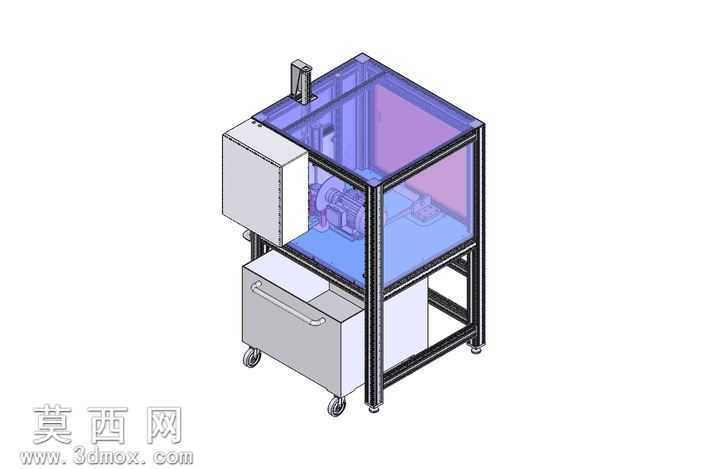

铝铸件加工用圆锯片切割设备

本模型采用SolidWorks完成全参数化三维建模，整体结构按照铝铸件切割加工的实际生产需求进行设计，建模过程中对各零部件的装配公差、运动干涉情况做了完整校验，确保各机构运动逻辑符合实际加工工况。设备主体框架采用工业铝型材搭建，建模时对铝型材的截面特征、连接角件的安装结构、封板的卡扣固定方式都做了精细化还原，透明防护舱部分采用半透明亚克力材质参数设置，渲染后可清晰观察内部加工区域的结构布局，同时还原了安全防护的设计属性。设备左侧集成电气控制柜体，柜体表面的散热孔、门锁结构都按照实际电气柜标准做了特征建模，下部设置带拉手的抽屉式储料/工具收纳结构，底部配置万向带刹脚轮，建模时还原了脚轮的转动结构、支架的安装孔位，方便设备的移动与工位固定。内部锯切机构包含锯片主轴、进给驱动组件、工件定位夹具，各传动部件的连接关系、安装基准都做了完整的装配约束，可直观展示锯切作业时的进给路径与工件装夹逻辑。设计过程中充分考虑了铝铸件切割的排屑需求，在加工区域下方预留了排屑空间，整体布局兼顾了操作便利性、安全防护性与维护便捷性，渲染阶段对金属材质的表面粗糙度、塑料件的哑光质感、透明件的透光折射效果都做了参数调试，最终呈现的模型结构完整、细节丰富，可作为铝加工专用切割设备的结构设计参考、教学演示案例使用，也可用于生产线布局规划的设备占位模型，各零部件均为可编辑参数化特征，支持根据实际加工需求调整锯片尺寸、进给行程、工作台规格等参数。
