化工加药添加剂方形漏斗式料斗装置

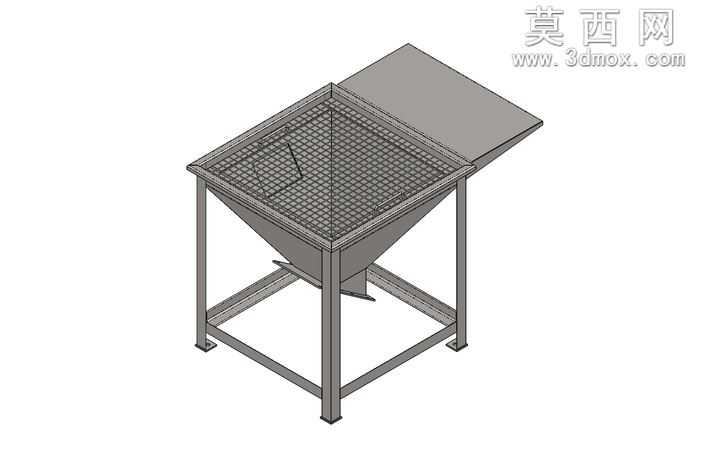

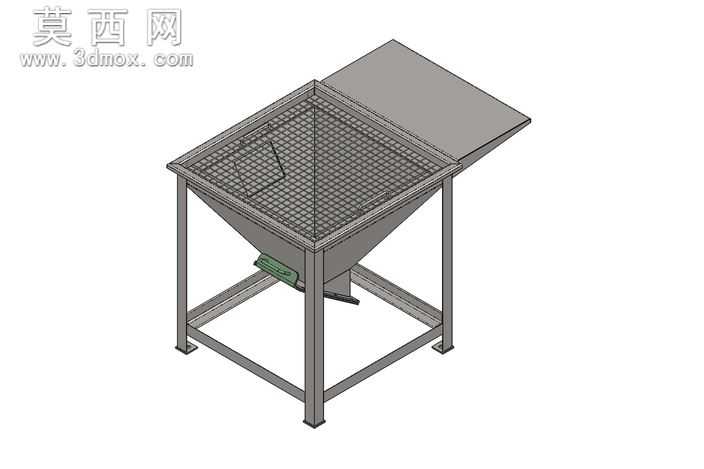

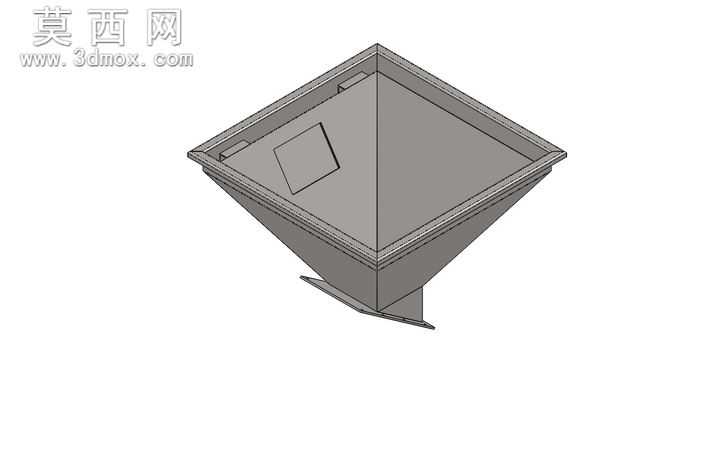

本装置采用SolidWorks进行全参数化三维建模，整体为方形敞口带侧置延伸平台的锥斗结构，建模过程中首先绘制顶部方形外框的基准草图，通过拉伸凸台生成顶部边框实体，再通过放样特征完成上宽下窄的锥形料仓主体建模，保证锥面倾斜角度符合粉体物料自流滑落的力学要求，避免物料挂壁残留。料仓内部设置网格状筛分格栅，建模时采用线性阵列特征快速生成等距排布的格栅条，格栅间隙尺寸匹配化工添加剂的投料筛分需求，可拦截结块物料与外来杂质，保障后续加药工序的物料均匀性。料仓侧部延伸的倾斜平台采用钣金特征建模，设置合理的折弯角度与料仓顶部边框平滑衔接，可作为临时投料放置台或辅助导料结构，方便操作人员倾倒袋装添加剂物料。支撑框架采用标准方管型材搭建，通过焊件模块生成框架结构，四条竖直支腿搭配上下两层横向、斜向支撑筋，有效提升整体结构的承重稳定性，底部设置方形脚垫增大与地面的接触面积，降低装置放置时的压强避免地面损伤，支腿与锥斗外壁之间设置三角加强筋，通过焊接边角特征模拟真实焊接连接结构，强化料仓与支架的连接强度。料斗底部设置插板式出料闸门，建模时绘制闸板的滑动配合槽，通过装配约束实现闸板的滑动自由度模拟，可灵活调节出料口的开度大小，精准控制添加剂的出料流量。渲染阶段采用哑光金属材质赋予整体结构，还原工业碳钢设备的真实质感，对格栅、框架、料斗主体分别设置不同的粗糙度参数，区分不同部件的材质表现，通过环境光遮蔽效果突出结构的层级关系，清晰展现各部分的装配逻辑。设计过程中充分考虑化工行业加药工序的实际使用需求，敞口大尺寸设计方便大批量物料倾倒，锥斗角度经过反复校核确保粉体物料可依靠自重顺利滑落无堆积，侧置平台兼顾操作便利性，整体结构拆装方便，便于后期清理维护，可直接对接化工生产线的加药投料工位，适配粉剂、小颗粒状添加剂的暂存、筛分、定量出料作业。
