移动式圆锯片铝材切割设备结构设计

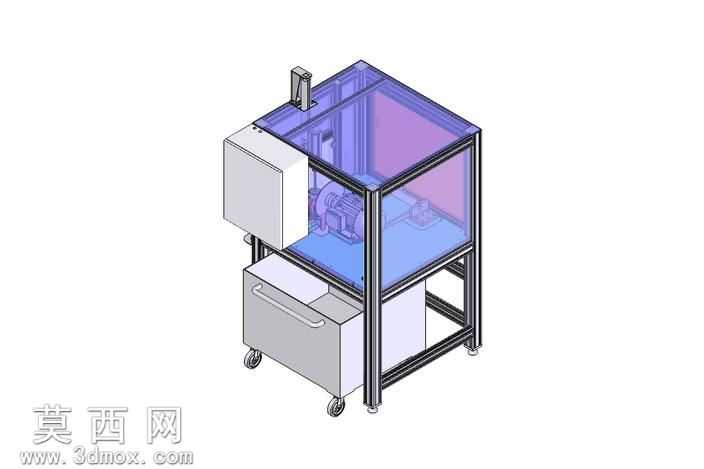

本作品为面向铝材加工场景的移动式圆锯切割设备三维建模成果，建模过程中严格遵循工业设备设计的人机工程与安全规范，先以参数化建模方式完成核心功能部件的搭建：首先构建铝型材拼接的框架式主体机架，对型材的截面规格、连接角件的装配位置做了精准的尺寸约束，保证机架整体的结构强度与轻量化平衡，底部配套的万向脚轮与定向脚轮分别设置锁止结构，兼顾设备移动灵活性与作业时的稳定性。设备上部的切割作业舱采用半封闭透明防护结构，建模时对防护面板的开合角度、观察视野范围做了模拟验证，既可以阻挡切割过程中飞溅的铝屑，也方便操作人员实时观察切割进给状态；切割主轴的安装座做了加强筋结构设计，配套的驱动电机安装位预留了减震缓冲间隙，减少高速切割时的振动传导。设备侧部设置独立的电气控制箱体，建模时对箱体的散热孔位、接线端口位置做了合理排布，下部的抽拉式储屑抽屉采用滑轨导向结构，方便清理切割产生的废屑，抽屉拉手做了圆弧过渡处理避免磕碰。渲染阶段对不同部件赋予了对应材质：铝型材机架赋予磨砂银白金属材质，防护面板赋予半透淡蓝聚碳酸酯材质，电气箱与储屑柜赋予冷轧钢板喷塑的哑光白材质，脚轮赋予黑色橡胶与金属轮毂的组合材质，整体渲染效果还原了真实工业设备的质感。设计过程中充分考虑了小型铝材加工车间的作业需求，整体结构紧凑，功能分区清晰，在保证切割精度与作业安全的前提下，最大化压缩设备占地面积，同时移动式结构可以适配不同工位的作业需求，无需复杂的安装固定即可投入使用，各部件的装配关系完全符合实际加工装配的工艺要求，可直接用于后续的工程出图与样机制作参考。
