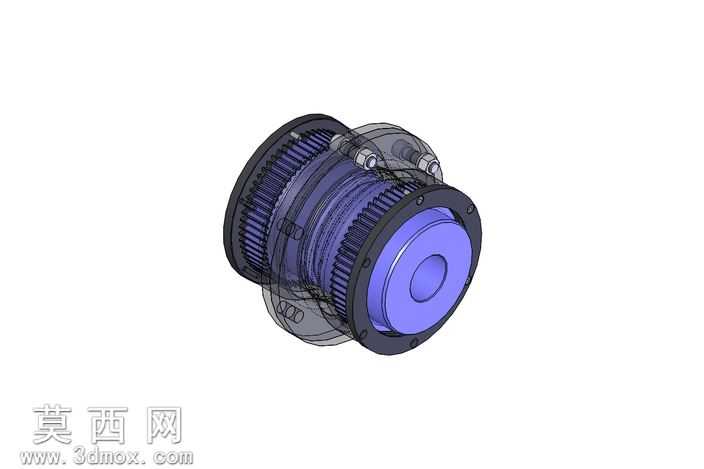

本齿轮离合器三维模型采用SolidWorks平台完成全参数化建模,建模过程严格遵循机械传动部件的设计规范,对内外齿圈、接合套、定位法兰、连接螺栓等所有零件进行独立特征建模,通过自底向上的装配模式完成整体结构搭建,各零件间的配合关系完全符合实际装配工艺要求,可直接用于装配干涉检查与运动仿真验证。模型渲染阶段采用半透明线框结合实体着色的展示方式,外层壳体设置为半透明玻璃质感材质,可清晰观察内部齿圈啮合结构、轴向滑动接合组件的布局,金属零件采用哑光合金钢材质,端面法兰做氧化发黑质感处理,齿面部分做精磨金属光泽表现,不同功能部件采用差异化配色区分,紫色端盖、黑色法兰、银灰色齿圈的配色方案让结构层次清晰可辨,便于快速识别各组件的功能分区。结构设计上,该离合器采用直齿圆柱齿轮啮合传动形式,两端法兰用于对接主动轴与从动轴,外齿圈固定于主动侧法兰,内齿接合套可沿轴向滑动实现与从动侧齿圈的啮合与分离,周向均匀布置的紧固螺栓用于法兰与轴端的刚性连接,齿形参数按照通用传动转矩要求设计,齿宽、模数匹配常规中等载荷传动场景的使用需求,接合套的滑动行程经过合理校核,可保证完全啮合时齿面接触长度满足强度要求,分离状态下无齿面摩擦干涉。设计过程中重点考虑了离合器的接合平顺性与传动可靠性,齿端做倒角导向结构设计,降低接合过程中的打齿风险,整体结构紧凑,径向尺寸与轴向长度经过优化,可适配安装空间受限的传动系统场景,各零件的建模保留了完整的参数化特征,可根据实际使用的转矩、转速需求快速修改齿形参数、法兰安装尺寸,适配不同规格的传动系统改造与全新设备设计使用。
------分隔线----------------------------
- 上一篇:现代U型带灯服务接待吧台设计方案
- 下一篇:创意弹簧造型艺术化三维设计作品
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 2.47 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2013,其它,
- 软件分类 通用机械零部件
