光学元件拼接用工业铝导轨结构

　　在光学实验平台搭建、工业视觉检测工位布设、线性照明模组装配这类对安装基准直线度有较高要求的场景里，这类拼接式铝导轨是非常常用的基础安装构件。不同于重载设备用的钢制滚动导轨，这款铝制导轨主打轻量化快速拼接，单根型材的截面采用多槽口对称设计，四个方向都预留了标准T型安装槽，不管是在型材的正面、侧面还是背面，都可以直接滑入T型螺栓来固定光学调整架、光源安装座、传感器支架这类配件，不需要额外在型材上打孔攻丝，现场调整安装位置的时候只需要松开螺栓就可以滑动调整，锁紧后就能保证安装基准的一致性。

　　从设计思路上看，这款导轨采用6063铝合金挤压成型的工艺路线，截面的壁厚做了梯度设计，受力的安装槽根部壁厚比非受力的装饰面厚1.2mm，既保证了整根导轨的直线度在每米长度内偏差不超过0.2mm，又把整根型材的重量控制在较低水平，单根400mm长度的导轨重量不到0.8kg，单人就可以完成搬运和拼接安装。导轨两端的截面做了精准的端面对铣加工，拼接的时候只需要把配套的拼接块插入两根导轨端部的定位槽，拧紧侧面的紧定螺钉就可以完成对接，对接处的槽口错位量控制在0.1mm以内，配件滑过拼接位置的时候不会出现卡顿，完全满足长行程光学元件排布的安装需求。

　　实际使用的时候，这款导轨的安装边界非常灵活，既可以通过底部的T型槽直接固定在光学平台的标准孔位上，也可以通过配套的直角连接件垂直安装在设备机架的铝型材框架上，甚至可以多根导轨平行布设，组成大尺寸的光学元件安装平面。导轨表面做了阳极氧化处理，氧化层厚度在10μm左右，既可以避免车间环境下的铝型材表面氧化起斑，又能降低T型螺栓滑动时的摩擦阻力，长期使用也不会出现槽口磨损导致的安装间隙变大问题。

　　在光学检测设备的装配场景里，这类导轨常用来安装线阵相机的补光光源，通过调整光源在导轨上的位置，可以精准匹配不同检测物的打光角度，不需要重新设计光源安装板；在实验室的光学搭建场景里，这类导轨可以拼接成不同长度的安装基准，用来固定透镜架、分光镜调整座，相比钢制导轨不会产生磁干扰，不会影响带磁敏元件的光学传感器的测量精度；在工业照明模组的组装里，这款导轨可以作为线性灯条的安装基体，多段拼接后可以组成任意长度的照明灯带，安装的时候直接把灯条的卡扣滑入导轨槽内就可以完成固定，后期维护更换灯条也不需要拆卸整个导轨结构。

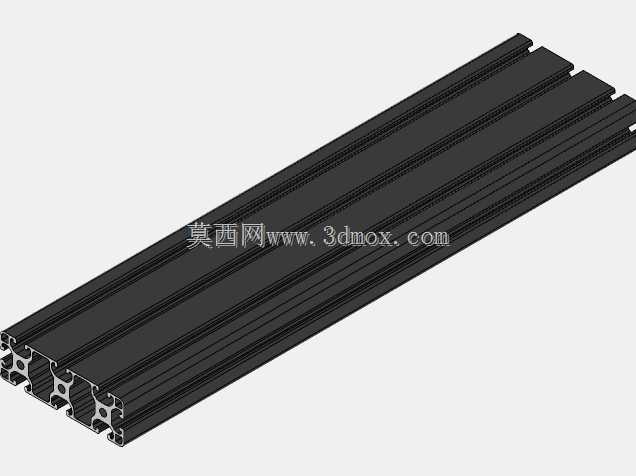

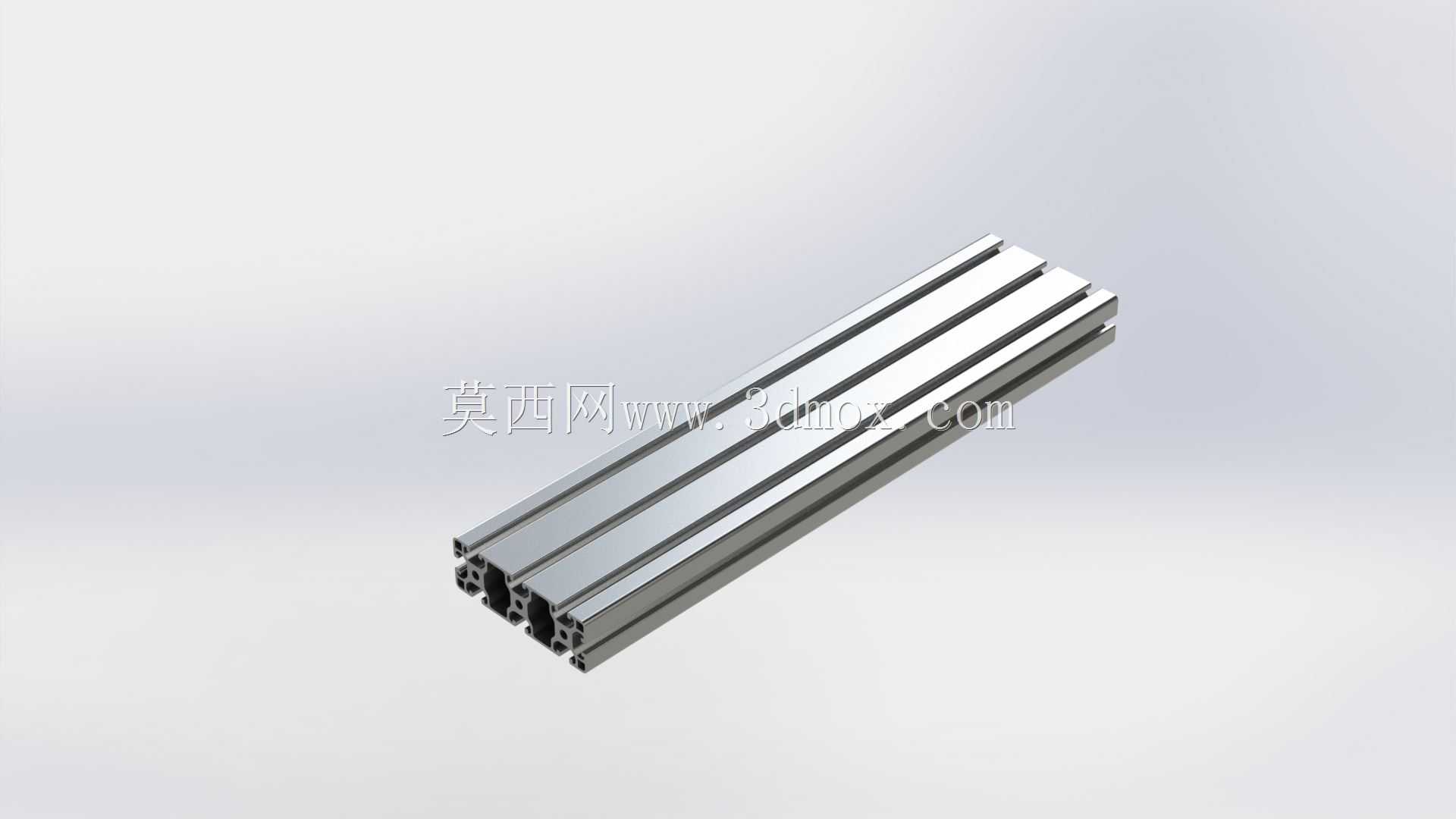

　　设计这款导轨的三维模型时，重点还原了截面的所有槽口细节，包括T型槽的开口宽度、槽内的避让圆角、型材内部的加强筋结构，还有端面拼接用的定位孔位置，所有尺寸都按照实际挤压型材的公差带做了偏移处理，导入装配环境后可以直接和标准的T型螺栓、拼接块、端盖配件做干涉检查，不需要再对模型做二次修整。模型的外形尺寸严格按照通用工业铝导轨的规格设定，截面的外接圆尺寸和市面上常用的同规格铝型材完全兼容，选型的时候可以直接替换现有设备上的同类型导轨，不需要修改周边的安装结构。

　　需要注意的是，这类铝导轨的承载能力有明确的适用范围，单根400mm长度的导轨在两端支撑的情况下，中间位置的集中载荷建议不超过5kg，适合搭载光学元件、小型传感器、轻型照明模组这类轻载配件，如果需要搭载较重的滑动组件，需要在导轨背部增加钢制衬条来提升整体刚性，避免导轨受力变形影响安装基准的直线度。导轨的T型槽尺寸适配标准的M4、M5T型螺栓，安装配件的时候螺栓的拧紧扭矩建议控制在2.5N·m以内，扭矩过大会导致型材槽口变形，反而影响配件的滑动顺畅度。
