微型正负透镜组合光学元件结构设计

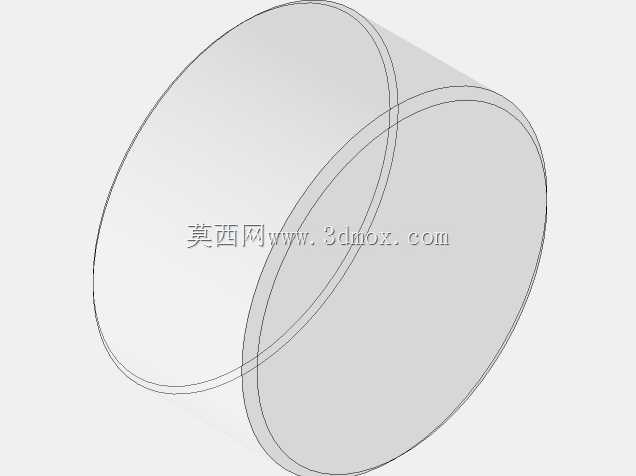

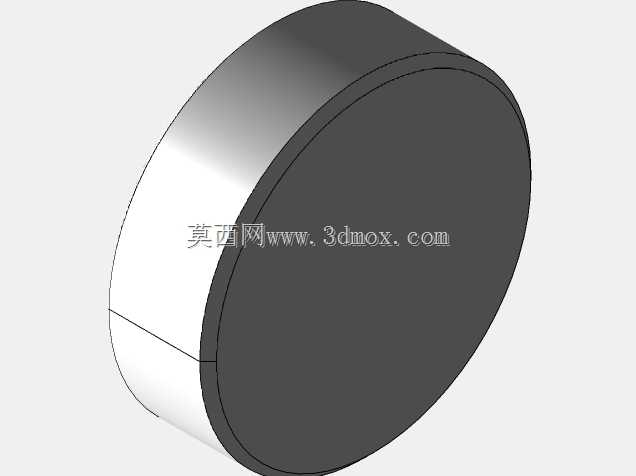

　　在精密光学检测、微型成像模组、小型激光校准设备的结构配套环节，这类微型透镜组是光路搭建里不可缺少的基础光学元件，很多手持光谱仪、内窥成像探头、微型激光测距模块的光路校准环节，都需要这类小尺寸透镜完成光路的汇聚与发散匹配，避免大尺寸透镜占用过多设备内部空间，适配便携类光学设备的紧凑安装需求。做这类透镜的三维结构设计时，首先要匹配光路设计给出的光学参数，把曲率半径、中心厚度这些光学面的参数精准转化为可建模的几何特征，不能出现曲面偏差，否则会直接影响光线的折射路径，导致最终光路的聚焦点偏移、成像出现像差。正透镜采用平凸结构，平面一侧可直接贴合光路中的隔圈端面，不需要额外加工定位斜面，降低装配时的对位难度，凸面的曲率经过严格匹配，

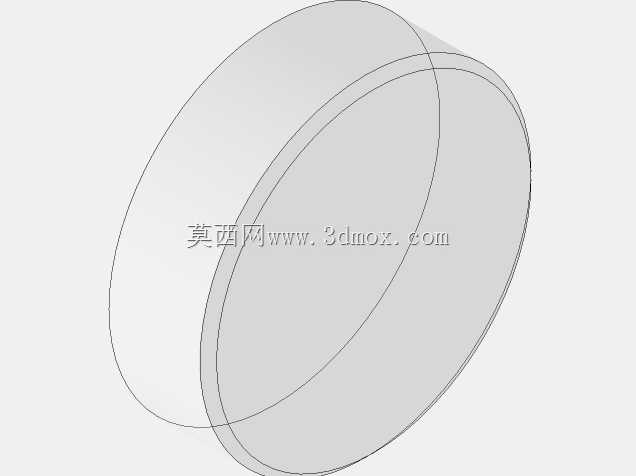

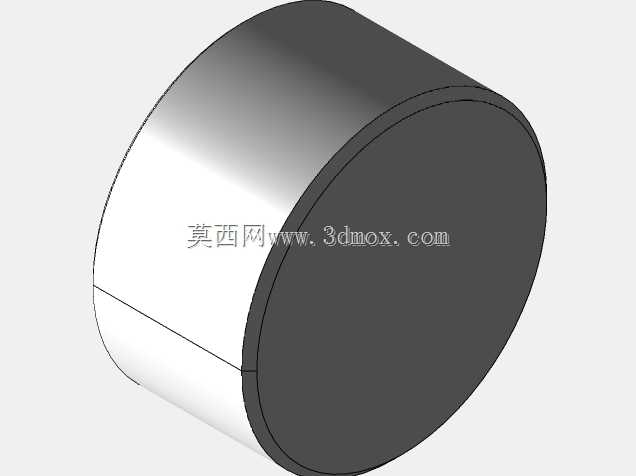

　　能够将平行入射的光线精准汇聚到指定焦距位置，满足小空间内的光路汇聚需求；负透镜采用平凹结构，平面侧同样可与相邻的隔圈或者透镜端面贴合装配，凹面曲率与正透镜的凸面参数匹配，两者组合使用时能够校正单透镜带来的球差，让最终输出的光路平行度或者聚焦精度达到设计要求。从安装边界来看，两款透镜的直径均控制在4毫米级别，整体占用的径向空间极小，能够嵌入直径5毫米以内的光学镜筒内部，镜筒内壁只需要加工对应的台阶定位面，就可以完成透镜的轴向固定，不需要额外设计压圈结构，进一步压缩光学模组的整体尺寸。正透镜的中心厚度为1.75毫米，负透镜的中心厚度为1.4毫米，装配时两者之间的空气间隔可以根据实际光路需求通过隔圈厚度调整，

　　三维建模时已经预留了足够的公差调整空间，透镜的边缘厚度经过优化，不会因为尺寸过小导致加工时出现边缘崩边的问题，同时也满足光学冷加工的工艺要求，不会出现曲率突变导致的加工难度陡增。在实际设备装配场景中，这类微型透镜往往需要和微型CMOS传感器、激光发射管、分光棱镜等元件配合使用，建模时已经考虑了透镜与周边元件的避让空间，透镜的圆柱外圆面可以作为装配基准面，与镜筒内孔采用小间隙配合，装配时不需要额外调整径向位置，只需要保证轴向位置精度即可，能够大幅提升微型光学模组的装配效率。很多便携式光学设备的内部空间极其紧凑，留给光学元件的安装空间往往只有几毫米，这类小尺寸透镜刚好能够适配这类场景，不需要对设备内部结构做过多的避让修改，

　　结构设计师在做整机排布时，可以直接将该透镜模型导入装配体，快速完成光路部分的结构排布，验证透镜与周边结构件的干涉情况，提前发现装配空间不足的问题。设计过程中也充分考虑了光学元件的装夹工艺，透镜的外圆面预留了装夹余量，冷加工时可以通过真空吸笔或者微型夹具夹持外圆完成抛光、镀膜工序，不会损伤光学工作面，建模时的曲面连续性经过检查，所有光学面均为连续光滑曲面，没有出现折线、碎面等问题，导入光学仿真软件时可以直接识别曲面特征，不需要额外做几何修复，能够无缝对接Zemax、TracePro这类光学仿真软件的光路验证流程，减少结构设计与光学设计之间的反复沟通成本。对于需要搭建微型光学实验平台的研发人员来说，这个透镜模型也可以直接用于实验光路的模拟排布，提前验证不同透镜组合下的光路走向，减少实际搭建时的元件试错成本，透镜的所有几何特征都严格按照实际加工尺寸建模，模拟出的光路路径与实际装配后的效果偏差极小，能够为实验方案的确定提供可靠的结构参考。
