18kV阶梯式高压绝缘支撑构件

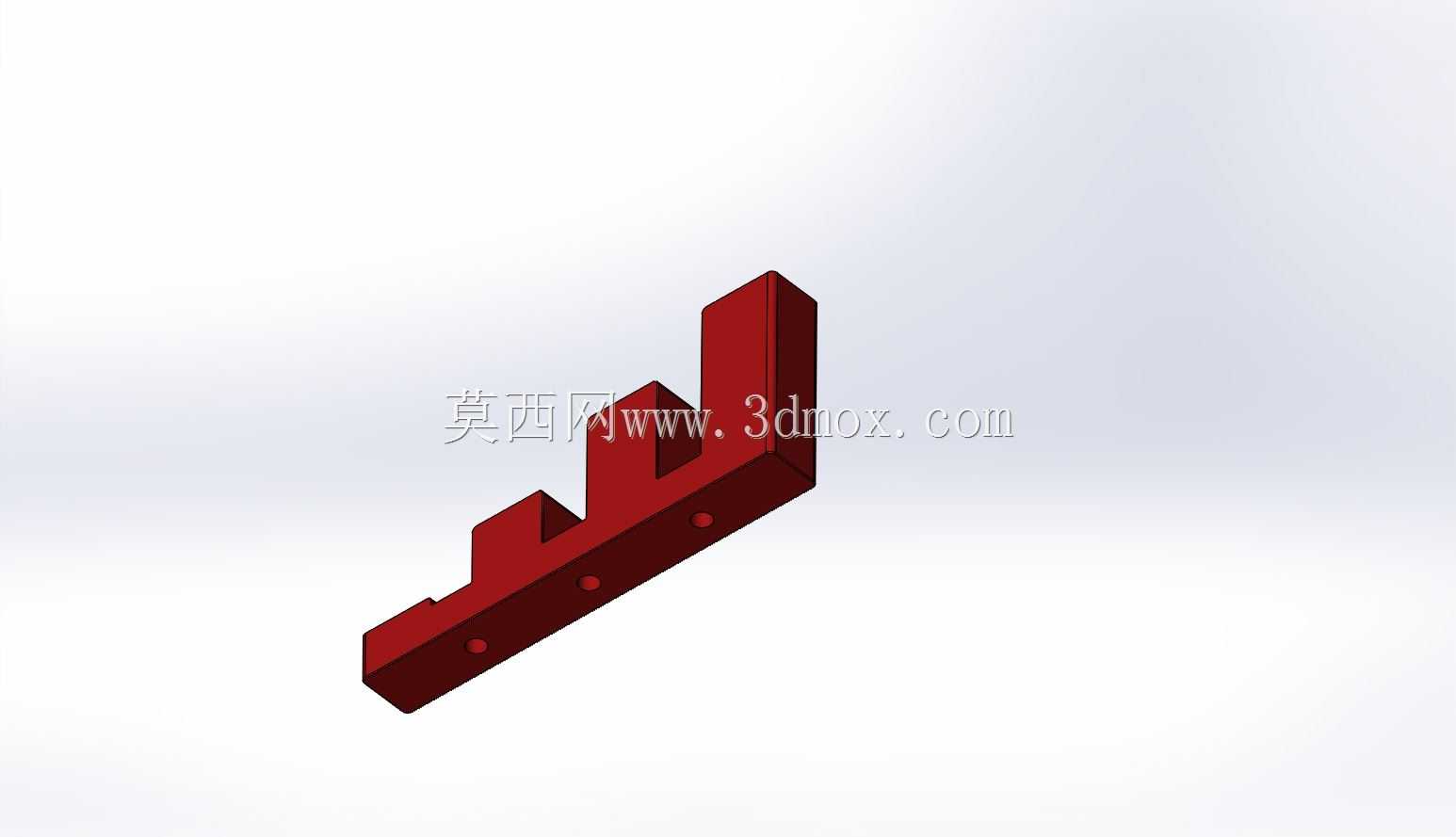

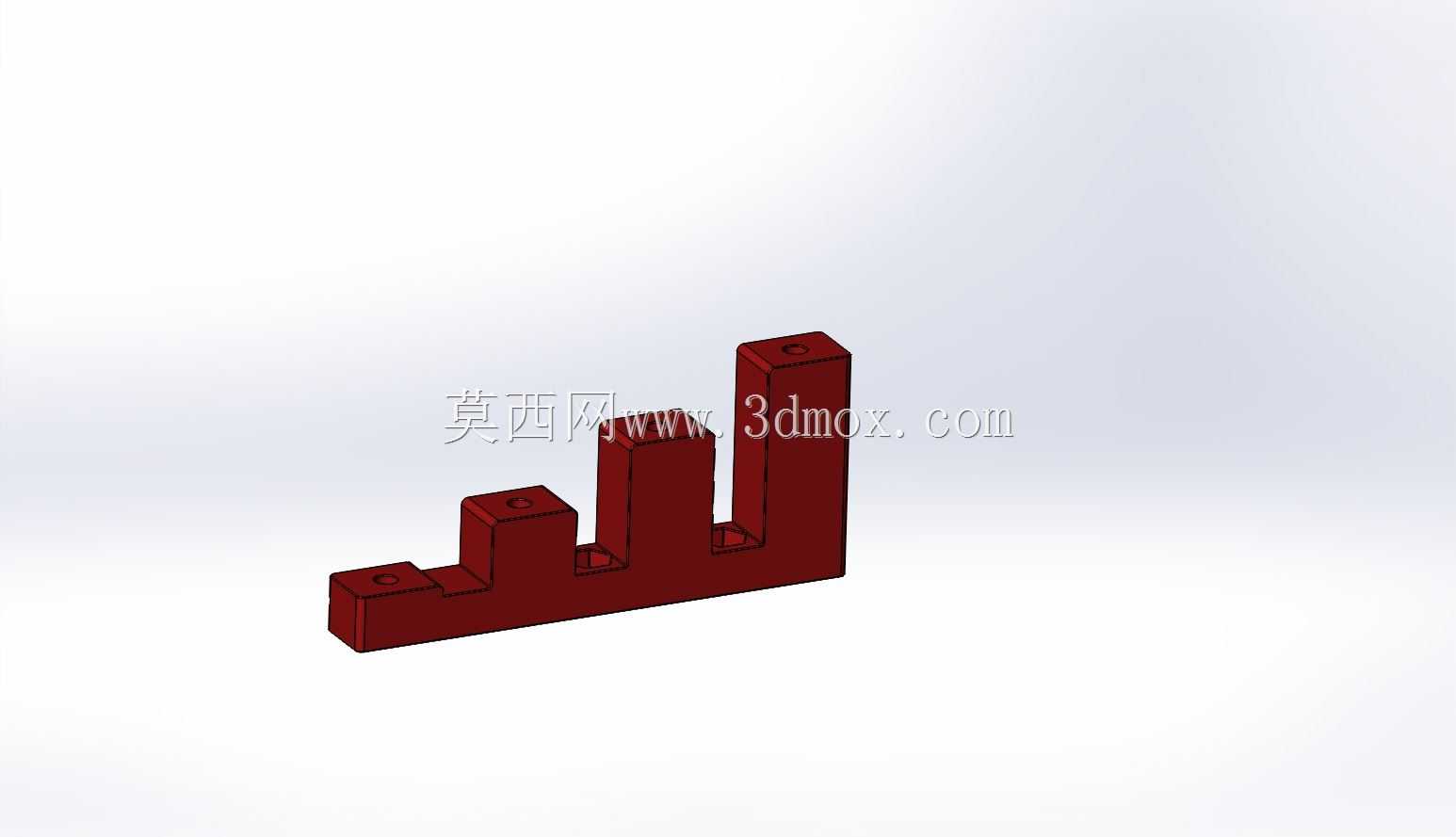

　　在中高压配电柜体、母线桥架设以及高压试验工装的搭建场景里，绝缘支撑构件的选型直接决定了带电体与接地框架之间的爬电距离与电气间隙是否满足规范要求，这款阶梯式的绝缘支撑件，正是针对多回路分层排布的母线安装场景设计的。不同于等高度的常规绝缘支柱，它采用阶梯抬升的结构形态，四个安装位的高度依次递增，形成类似台阶的错落布局，能够在同一支撑基座上完成不同高度位置的母线固定，无需额外加装不同高度规格的支柱，既压缩了柜内的安装空间，也减少了现场装配时的零件种类，降低错装漏装的概率。从结构设计逻辑来看，这款绝缘件的主体采用L型的基座形态，垂直段与水平段为一体成型结构，保证了整体的结构强度，避免拼接结构带来的结构缝隙积灰、受潮后绝缘性能下降的问题。

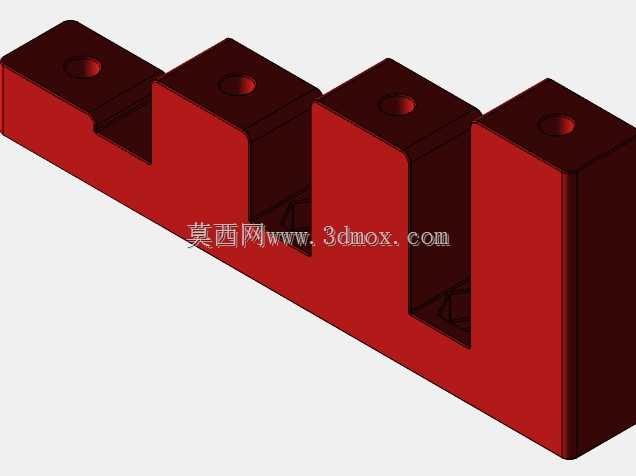

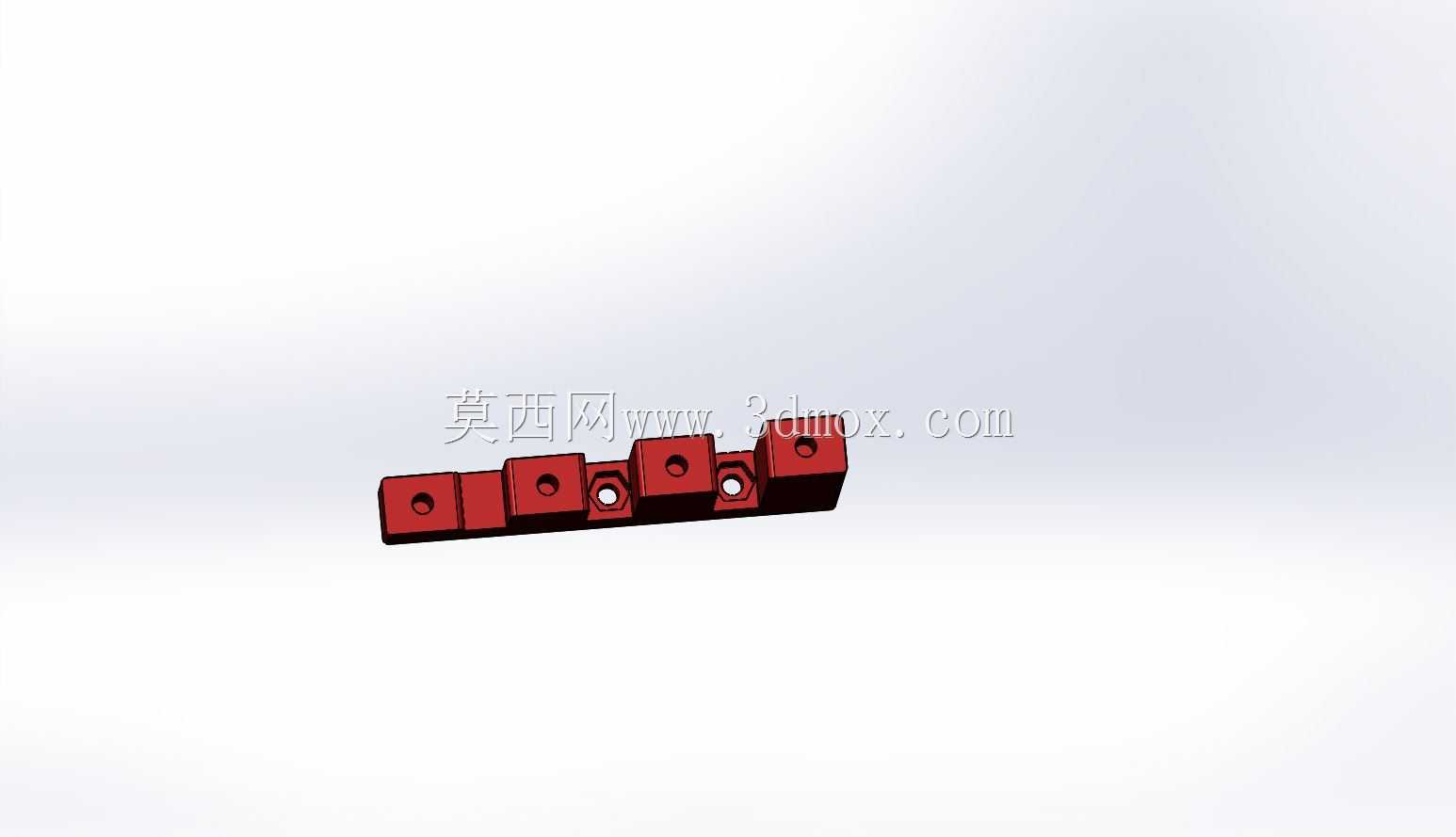

　　每个阶梯台面上都预留了对应的安装孔位，孔位的位置经过排布优化，相邻两个安装位之间的水平间距与垂直高差，刚好匹配18kV电压等级下要求的最小爬电距离，即使在湿度较高的配电房环境中，也能避免相邻带电母线之间发生沿面闪络。安装边界方面，该构件的整体厚度为40mm，基座的水平段可以直接贴合在柜体的接地安装梁上，通过底部的预留孔完成固定，垂直段的阶梯台面朝向母线排布方向，四个安装位分别对应900A载流量的母排固定需求，母排通过螺栓直接压接在对应的台面上，台面上的凹槽结构可以对母排的安装位置起到限位作用，避免装配时母排移位导致的电气间隙不足。实际使用中，这类阶梯式绝缘件常应用在环网柜的母线室、箱变的低压进线侧以及高压变频设备的功率单元连接部位，

　　因为这些场景里的母排往往需要分层错开布置，来规避不同相位之间的安全距离不足问题，传统的单高度支柱需要搭配不同长度的支撑螺栓来调整高度，不仅装配效率低，螺栓外露的金属部分还会带来电场畸变的隐患，而一体阶梯结构的绝缘件，所有带电连接点都落在绝缘材料的台面上，没有外露的长螺栓结构，电场分布更均匀，局部放电量能够控制在规范要求的范围内。从材料应用角度，这类绝缘件一般采用不饱和聚酯玻璃纤维增强模塑料压制而成，材料本身具备良好的耐电弧、耐漏电起痕性能，机械强度也能够满足母排短路时的电动力冲击要求，不会因为短时的电动力作用出现开裂、断裂的情况。设计过程中，每个阶梯的转角位置都做了圆角过渡处理，避免尖锐棱角带来的电场集中，

　　同时也减少了压制过程中应力集中导致的零件开裂风险。安装孔的深度经过精确计算，保证固定螺栓拧入后，螺栓端部不会穿透绝缘件的基座部分，避免螺栓与接地安装梁之间形成导电通路，破坏整体的绝缘性能。在设备检修维护时，这种一体结构的绝缘件清洁起来也更方便，没有过多的缝隙结构积存灰尘与潮气，日常运维只需要擦拭表面即可恢复绝缘性能，相比拼接式的绝缘支撑结构，后期维护的工作量更低。对于结构设计人员来说，在进行高压柜内母排排布时，选用这类阶梯式绝缘件，可以直接根据母排的排布高度匹配对应的安装位，不需要反复调整支柱的高度规格，也不需要额外设计绝缘垫块来调整高度，能够有效缩短柜体结构的设计周期，同时也能减少BOM表中的零件种类，降低采购与仓储的管理成本。需要注意的是，在安装使用时，该绝缘件的固定面必须完全贴合在安装梁的表面，不能出现局部悬空的情况，否则在母排受到电动力冲击时，悬空位置容易出现应力集中导致绝缘件断裂；另外，固定螺栓的拧紧力矩需要控制在材料允许的范围内，避免力矩过大导致绝缘件的安装孔周围出现微裂纹，长期运行中裂纹扩展最终导致绝缘失效。
