工程车辆底盘焊接承载结构设计

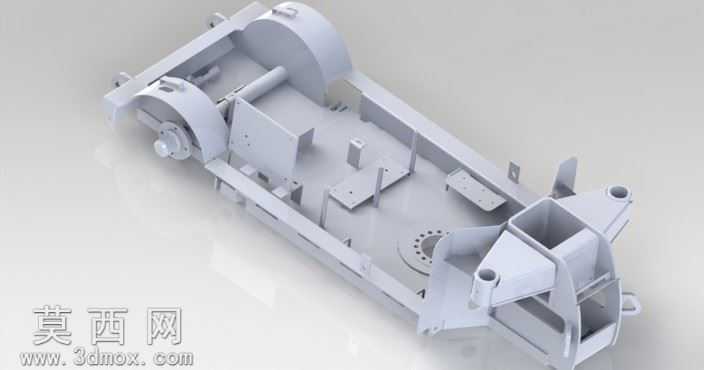

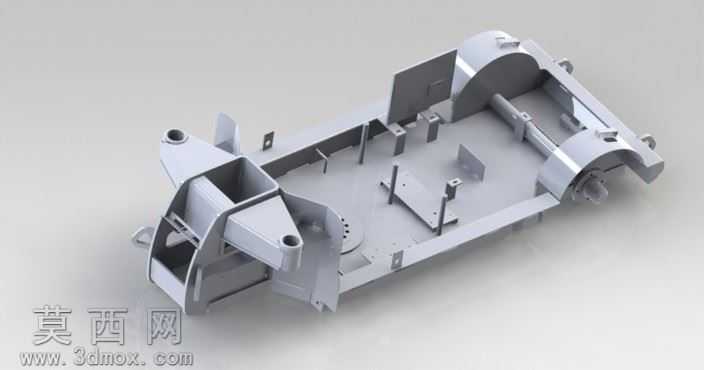

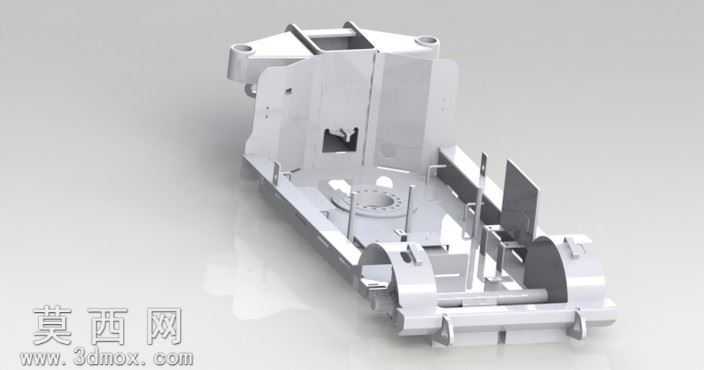

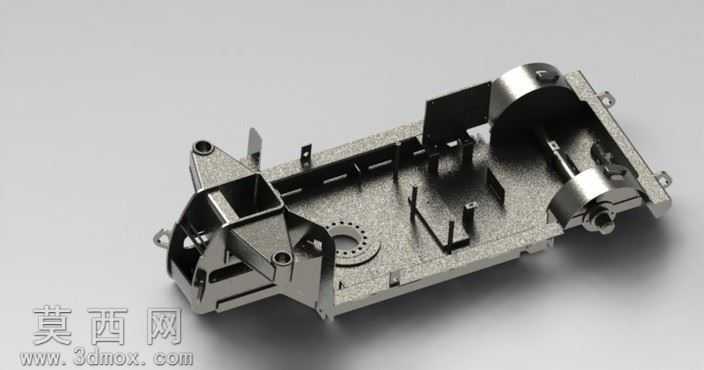

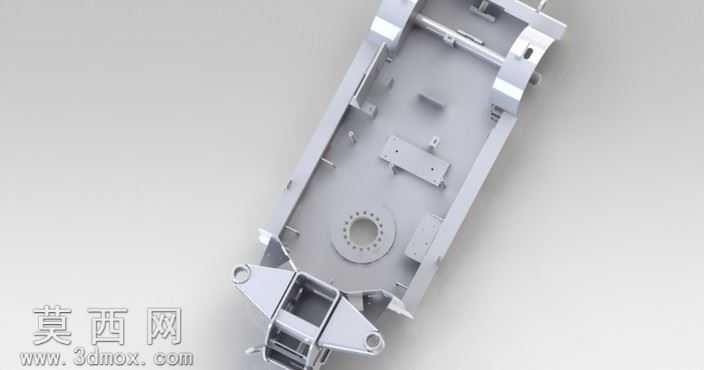

本模型为工程作业车辆的底盘焊接承载结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循焊接构件的工艺特性，对每一处钣金折弯、型材拼接、焊道预留位置都做了精准的尺寸约束，确保模型可直接对接生产下料环节。整体结构以高强度钢板折弯成型的纵梁作为核心承载基体，横向布置多组支撑隔板与安装支座，通过焊接方式形成封闭的箱型承载框架，既保证了整体结构的抗扭刚度，又合理控制了底盘整体自重。建模阶段对各个安装位做了适配性设计，前端预留动力总成安装支座，带有精准的同轴度安装孔位，可适配转向系统与行走机构的装配需求；中部设置多组模块化安装支架，可固定液压油箱、控制单元、作业机构等不同功能部件，支架的安装孔位均采用标准化尺寸设计，方便后续不同配置车型的通用化适配；尾部设置弧形防护结构与牵引连接位，兼顾作业安全与拖挂功能需求。渲染阶段采用哑光金属材质模拟真实焊接钢板的表面质感，对焊道位置做了细微的纹理处理，还原焊接构件的真实工艺特征，通过等轴测视角的渲染展示，可清晰呈现底盘内部的支撑结构布局与各个安装位的空间位置关系。设计过程中充分考虑了焊接工艺的可行性，所有拼接位置均预留了合理的焊接操作空间，避免出现无法施焊的死角，同时对受力集中的支座位置做了加强筋结构设计，通过有限元受力分析的思路优化加强筋的布置角度与厚度，在不额外增加过多重量的前提下提升关键部位的结构强度。整体结构采用模块化拆分思路，各个钣金构件均可单独下料后组焊成型，降低了生产加工的难度，同时方便后续使用过程中对损坏部件的更换维护，整体设计兼顾了承载性能、工艺可行性与维护便捷性，可作为小型工程车辆底盘开发的参考设计方案。
