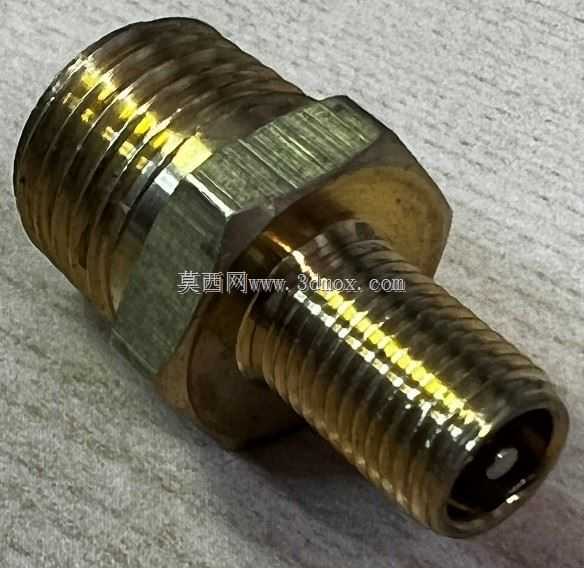

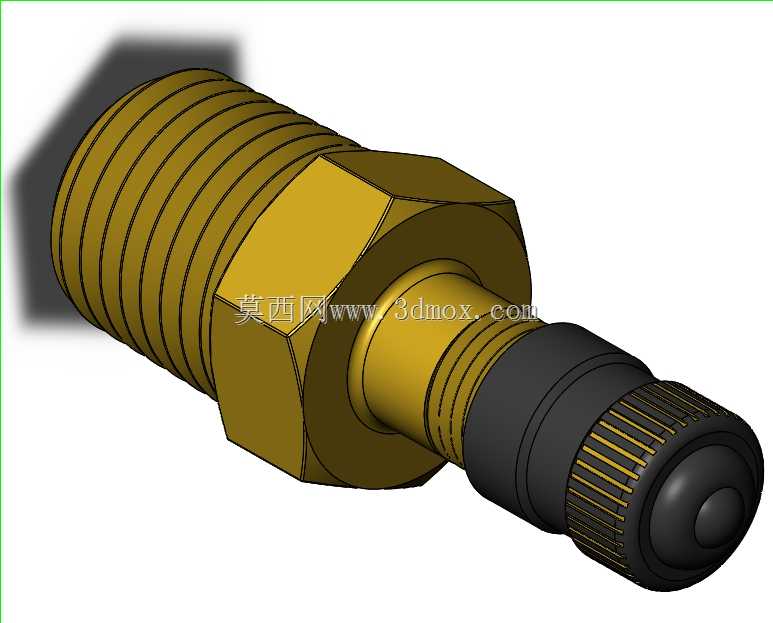

黄铜外螺纹充气阀结构设计方案

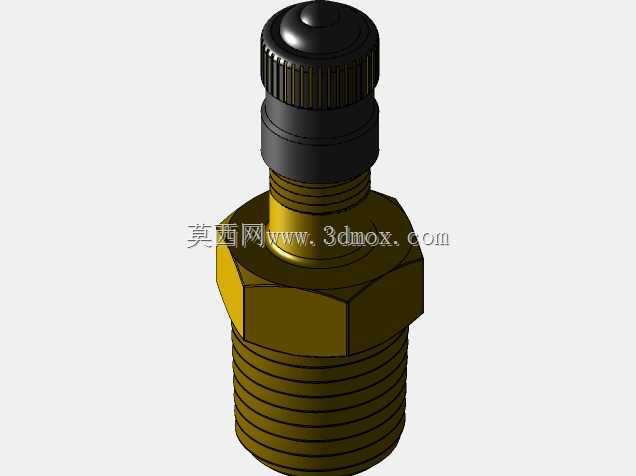

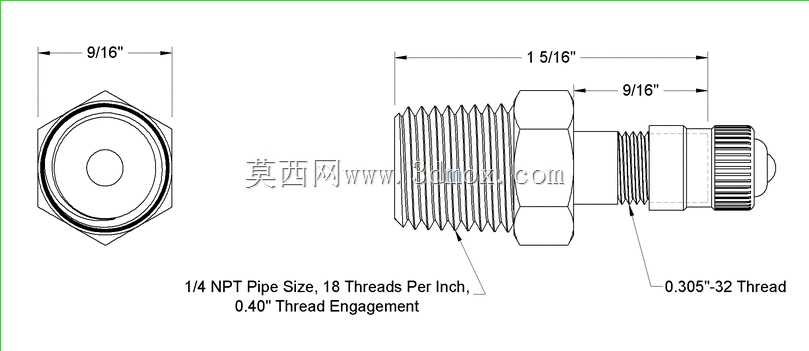

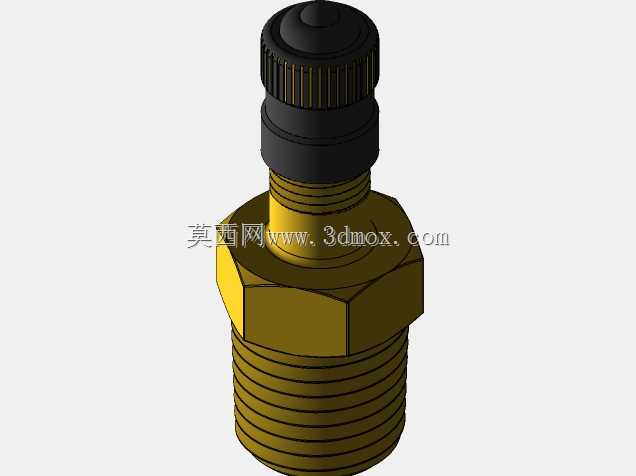

　　在小型气动回路、便携储气装置以及轮胎充气配套场景中，这类带外螺纹连接的充气阀是实现气路通断控制、压力介质充排的核心基础元件，日常设备运维、小型气动工装搭建、轮胎胎压维护等场景都能见到这类阀件的应用。从实际使用需求出发，这款充气阀的阀体采用黄铜材质加工，一方面利用黄铜优异的切削加工性能，保证外螺纹、六角安装位的加工精度，另一方面黄铜本身的耐锈蚀特性可以适配压缩空气、少量冷凝水的接触环境，避免长期使用后锈死无法拆装的问题，同时黄铜的气密性表现稳定，不需要额外做过多表面处理就能满足低压气路的密封要求。阀体上加工的9/16英寸六角头，是专门为安装工况设计的受力结构，现场安装时可以用标准开口扳手或者套筒直接卡合这个六角位施加扭矩，不需要额外设计工装夹持，不管是在储气罐端的螺纹座上安装，还是在气路分支块上装配，都能保证安装过程中受力均匀，不会因为夹持不当导致阀体变形，影响内部密封结构的同轴度。连接端采用1/4英寸MNPT外螺纹，这是小型气动系统中非常通用的管螺纹规格，和市面上常见的储气罐接口、气动快插接头、内螺纹气路块都能直接适配，不需要额外做转接头加工，螺纹本身的锥度设计可以在拧紧过程中通过螺纹副的挤压实现密封，搭配常规的生料带或者螺纹密封胶就能满足1MPa以内工作压力的密封要求，完全覆盖小型储气罐、压缩空气辅助回路的常用压力区间。阀的opp端采用.305-32规格的Schrader外螺纹，也就是日常轮胎气门嘴通用的外螺纹规格，

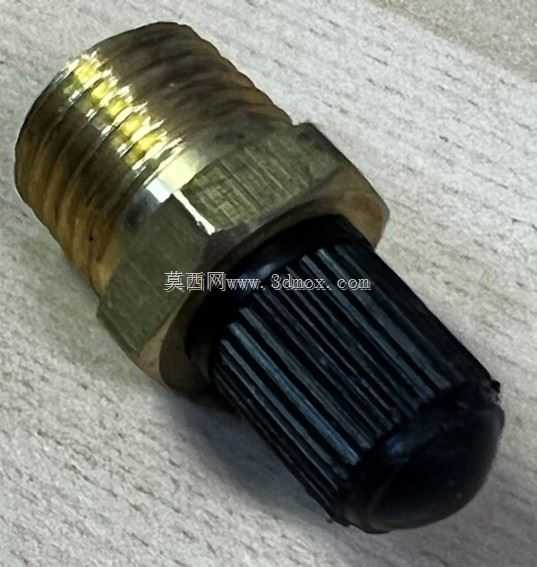

　　这个设计可以直接兼容标准的轮胎充气接头、胎压检测表，不管是给储气罐充压，还是外接气路给轮胎、小型气动工具供气，都不需要额外转换接头，现场使用的通用性极强。端部的黑色塑料螺纹帽，一方面是在不充气的时候对气门芯部位做防尘保护，避免环境中的灰尘、沙粒进入气门芯的密封面，导致气门芯漏气失效，另一方面塑料帽本身带滚花结构，徒手就能拧紧或者拧下，不需要借助工具，日常维护操作非常方便。从内部结构设计来看，这类充气阀的核心是内置的Schrader气门芯结构，平时依靠内部弹簧的预紧力推动密封垫压在阀口上，实现气路的截止，当外接充气接头顶开气门芯的顶杆时，气路导通，就可以实现充气或者排气操作，这种结构经过了长期的市场验证，可靠性高，

　　密封件更换也非常方便，市面上同规格的气门芯都能直接替换，后期维护成本极低。在建模过程中，需要重点保证几个关键尺寸的形位公差：首先是两端螺纹和阀体六角位的同轴度，如果同轴度偏差过大，安装后阀体会出现偏斜，不仅影响外观，还会导致螺纹受力不均，长期使用后出现螺纹滑牙、密封失效的问题；其次是六角头的对边尺寸要严格符合标准，保证标准扳手能够顺利卡入，不会出现扳手打滑拧圆角的问题；另外端部塑料帽和外螺纹的配合间隙要控制在合理范围，既要保证徒手能顺利拧动，又不能间隙过大导致容易脱落丢失。从安装边界来看，这款阀件安装后，六角头外侧需要预留至少15mm的扳手操作空间，方便后期拆装维护，端部的塑料帽位置需要预留足够的空间接充气接头，

　　避免周围结构干涉导致充气接头无法卡入。在实际选型应用中，这类阀件不仅可以用在小型储气罐的充排气口，也可以用在气动夹具、小型气动实验装置的气路接口上，甚至可以改装在自制的储气筒、真空吸附回路的辅助气口上，凭借通用的螺纹规格和成熟的气门芯结构，能够适配非常多的低压气路场景。设计时没有采用复杂的一体化密封结构，而是选用成熟的标准气门芯作为核心控制元件，本质上是从可靠性和维护成本角度出发，相比定制化的阀芯结构，标准件的供应链成熟，成本更低，更换方便，即使在没有专用配件的场景下，从废旧轮胎上拆下的气门芯也能临时替换使用，大幅提升了阀件的环境适应能力。黄铜阀体的壁厚设计也做了冗余考虑，在常规工作压力下，阀体的应力远低于黄铜的许用应力，即使出现短时的压力超调，也不会出现阀体开裂的问题，同时六角头和螺纹衔接的位置做了圆角过渡，避免应力集中导致安装时从衔接位置断裂。
