法兰式蝶阀阀体结构三维设计

　　在化工流体输送、市政给排水、暖通空调循环管路、工业制程介质调控的现场，蝶阀是管路系统里占比极高的截断与调节类元件，这款法兰式蝶阀的阀体结构，完全围绕现场安装、长期运行的实际需求做结构排布。从实际应用场景来看，这类蝶阀通常适配中低压管路的介质通断与开度调节，相比同通径的闸阀、截止阀，结构长度更短，安装占用的轴向空间更小，尤其适合管路排布紧凑、安装操作空间受限的工位，比如车间内架空管路、设备集成阀组、楼宇管井内的管路节点。

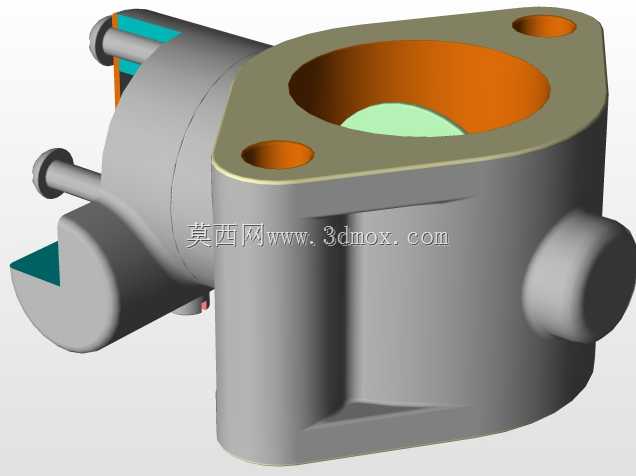

　　从功能特性上看，阀体作为整个蝶阀的承载基体，首先要容纳蝶板的旋转启闭动作，内部流道做了平滑过渡处理，没有突兀的结构凸起，介质流经时的局部阻力损失更小，能减少管路系统的泵送能耗；上端的法兰密封面加工精度直接决定和管道法兰对接后的密封可靠性，两个对称布置的螺栓过孔，匹配对应压力等级的法兰安装孔距，现场安装时不需要额外调整孔位对位，穿装螺栓即可完成紧固，能大幅缩短现场施工的对位时间。阀体侧面的轴孔凸台结构，是为阀杆的转动提供支撑定位，凸台的加厚设计可以避免阀杆反复转动带来的局部磨损，延长阀体的整体使用寿命，同时轴孔位置的密封槽预留，能适配填料密封或者O型圈密封结构，防止介质从阀杆穿出位置出现外漏。

　　设计思路上，整个阀体没有做多余的冗余结构，壁厚分布完全按照承压需求做差异化设计：流道内壁直接接触介质的区域，壁厚按照对应公称压力的强度要求计算取值，法兰连接区域因为要承受螺栓紧固的压紧力，做了局部加厚处理，避免螺栓锁紧时法兰面出现形变导致密封失效；侧面的轴座凸台和阀体主体做了圆弧过渡，没有直角应力集中点，在承受管路压力波动、水锤冲击的时候，应力可以均匀分散，不会在结构转角位置出现应力开裂的风险。从安装边界来看，这款阀体的结构长度符合常用蝶阀的安装尺寸规范，法兰端面的平面度、螺栓孔的位置度都满足管路安装的公差要求，现场替换同规格旧阀的时候，不需要改动原有管路的法兰位置，直接吊装对位即可完成安装，不需要额外配管调整。

　　实际选型使用的时候，这类阀体适配的蝶板在全开状态下，流道几乎和管路通径保持一致，介质里的少量纤维类杂质、小颗粒悬浮物不会在阀体内腔出现淤积，日常维护的时候不需要频繁拆洗阀体内腔；阀杆的安装位置做了偏心设计？不对，这款是中线结构的蝶阀阀体，蝶板的旋转中心和流道中心重合，启闭过程中蝶板和阀座的摩擦更小，操作力矩更低，选配手动手柄或者涡轮驱动头的时候，不需要过大的操作力就能完成启闭动作，即使是现场没有气动、电动驱动源的工位，手动操作也能轻松完成开度调节。另外阀体的外部结构没有复杂的凸起，外表面做平整过渡，后期做防腐涂层处理的时候，涂装作业更方便，没有涂装死角，在潮湿、有腐蚀性介质的车间环境里，涂层能完整覆盖阀体表面，提升整体的防腐性能。

　　从结构细节来看，阀体内腔的密封面位置做了精准的尺寸公差控制，和橡胶阀座装配之后，蝶板在全关位置能均匀压紧阀座，不会出现局部压合过紧或者压合不实的情况，既保证密封零泄漏，又不会因为局部压力过大加速阀座的磨损。阀体上的两个安装螺栓孔做了沉孔处理？不对，图里的法兰孔是通孔，穿装螺栓的时候可以从任意一侧穿入，适配现场不同方向的安装操作空间，不管是管路水平布置还是垂直布置，螺栓穿装都不会受到周边结构的干涉。侧面的驱动端连接结构，尺寸匹配通用的蝶阀驱动件安装标准，不管是加装手动杠杆、涡轮头，还是后续改装气动、电动执行机构，都可以直接适配，不需要额外加工转接法兰，给后期的运维改造留足了适配空间。
