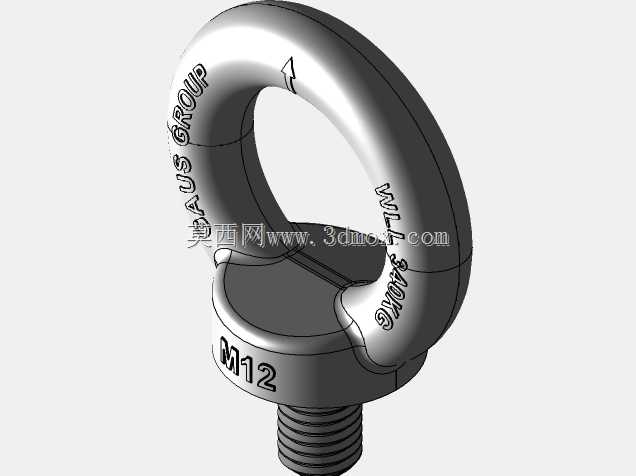

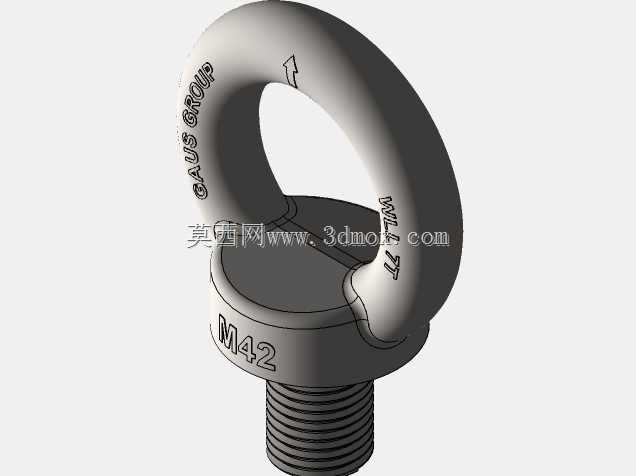

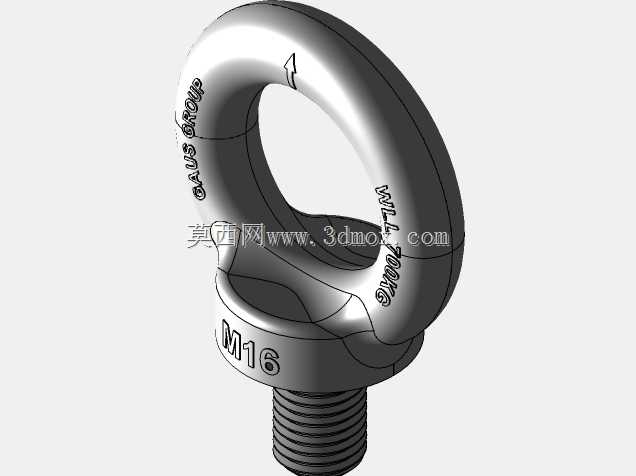

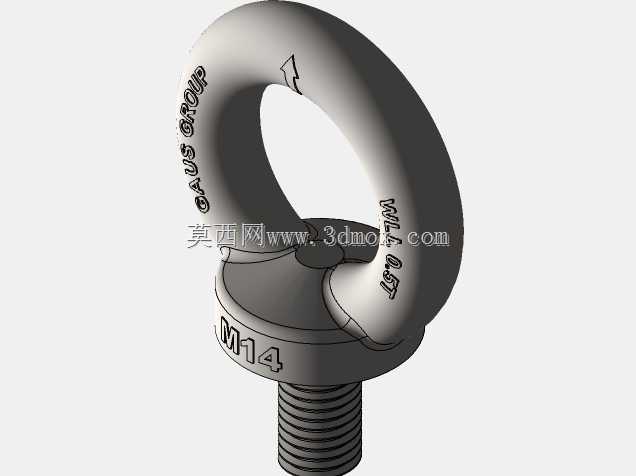

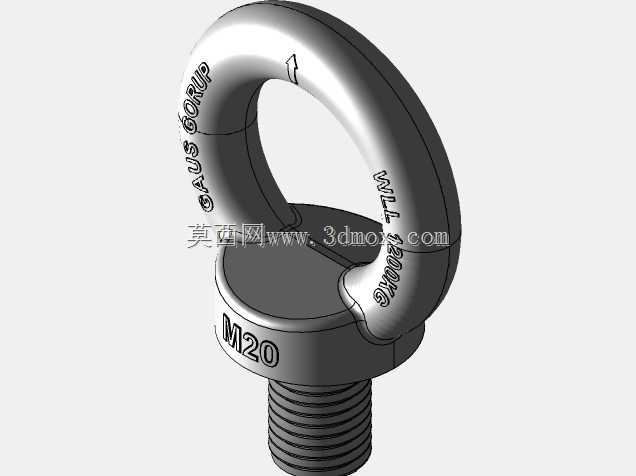

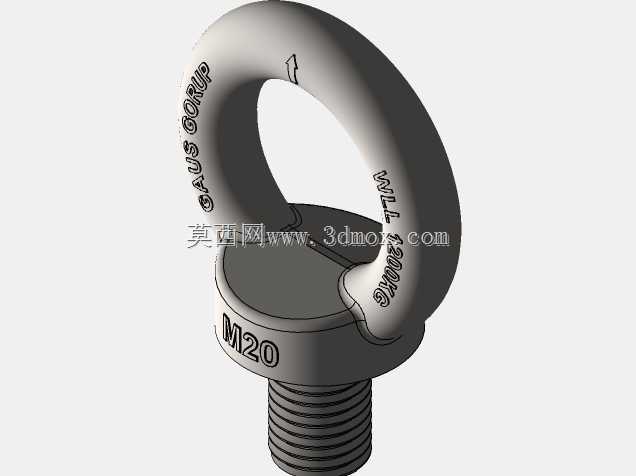

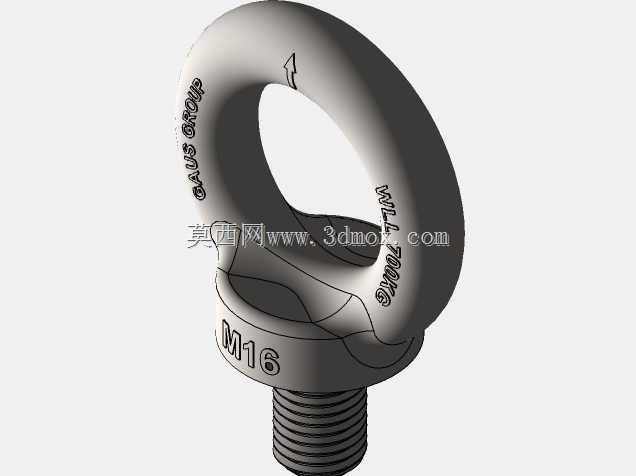

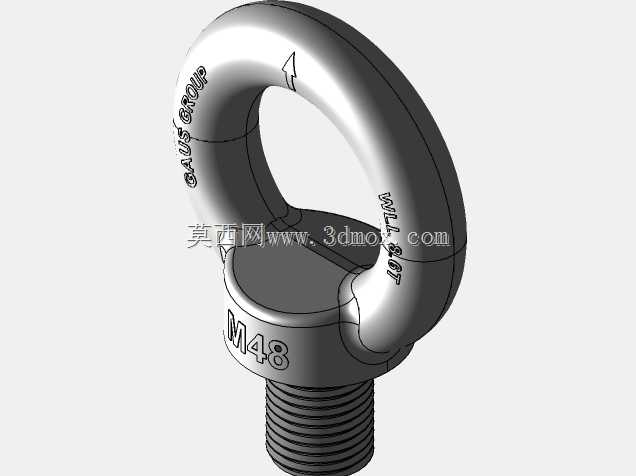

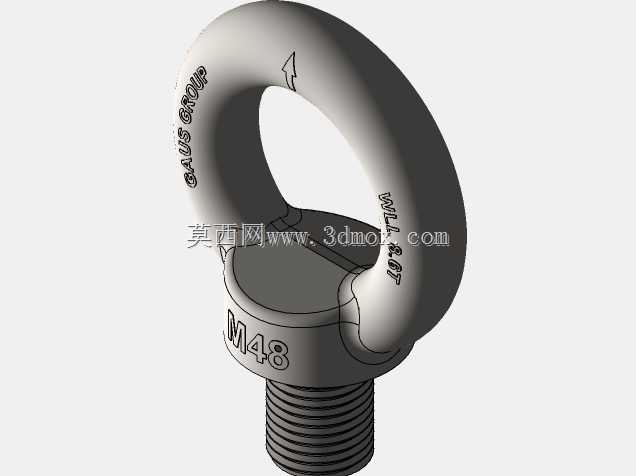

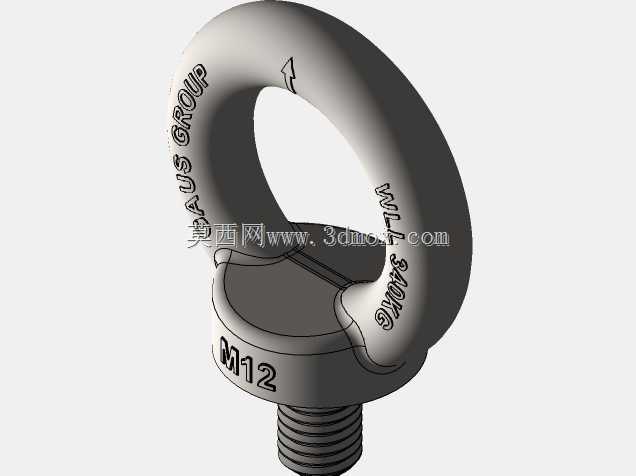

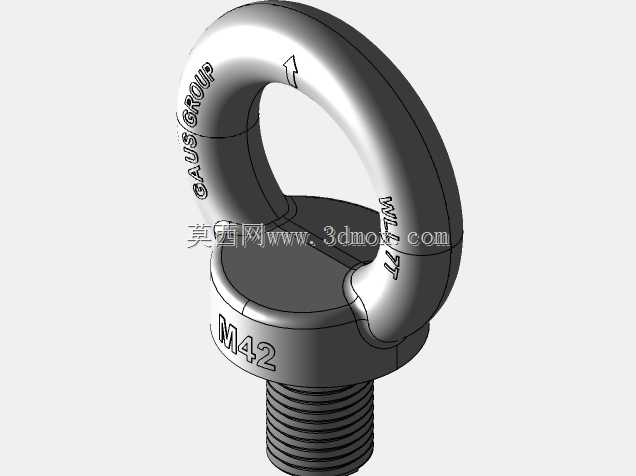

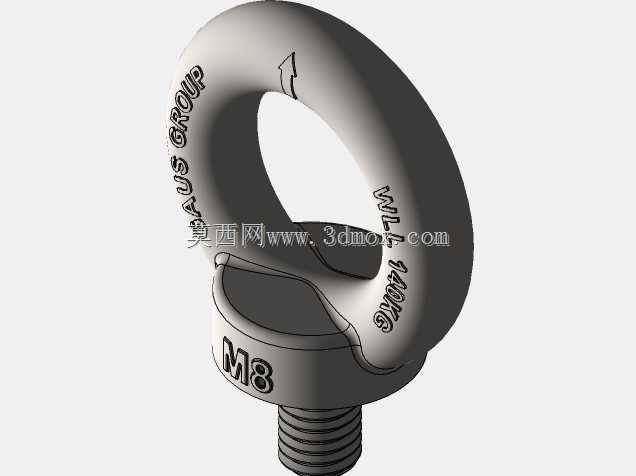

在车间重型工件转运、户外设备安装固定、模具工位吊装移位这类场景里,这类带环形吊耳的螺栓是出镜率极高的连接受力件,和普通外六角螺栓的核心差异在于,它不需要额外搭配吊具连接件,自身集成的封闭环体可以直接穿入卸扣、吊钩或者吊装带,省去了临时焊接吊点、额外打孔装吊环的工序,尤其适合需要频繁拆装起吊的工装、重型电控柜、中小型机床部件的移位作业。从结构设计逻辑来看,环体和螺杆衔接的位置做了加厚的承压台肩,这个台肩不是单纯的过渡结构,当螺栓完全拧入被连接件的螺纹孔后,台肩端面会和安装面完全贴合,一方面能分散环体承受的吊装拉力,避免螺杆根部出现应力集中导致的断裂风险,另一方面也能防止吊装过程中螺栓跟着吊具的晃动出现跟转松脱,

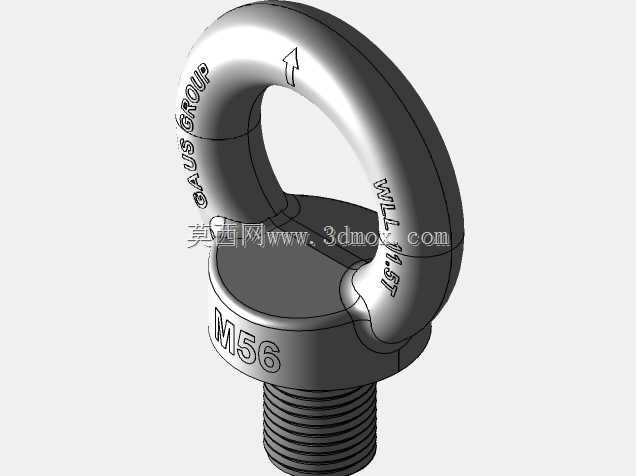

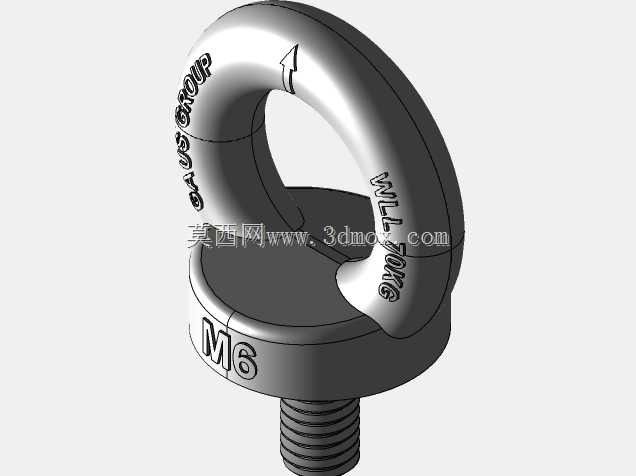

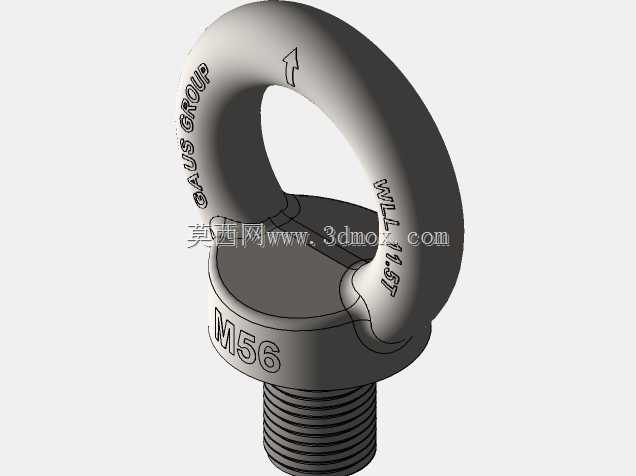

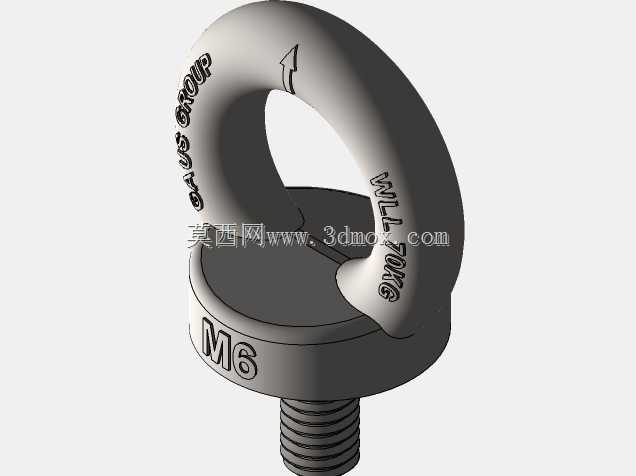

这点和普通螺栓靠螺母锁紧的受力逻辑完全不同,它的受力核心是螺杆轴向的拉应力,以及环体弯曲位置的交变疲劳应力。做结构选型的时候,首先要核对的是螺杆的公称直径对应额定载荷,M6规格的小尺寸款一般用于小型电控箱、轻型工装的起吊,单颗额定载荷通常在几百公斤级别,而M56的大规格款可以适配重型模具、大型焊接结构件的吊装,单颗承载能达到数吨级别,安装时要注意螺纹旋合长度必须满足螺杆直径的1.2倍以上,如果是拧入铸铁、铝合金这类低强度材质的基体,还要适当增加旋合长度,避免螺纹滑牙导致吊装失效。环体的内孔尺寸是另一个安装边界参数,设计时要匹配常用卸扣的销轴直径,不能出现环孔过小穿不进标准卸扣,或者环孔过大导致吊具横向窜动的问题,
环体的截面做了圆弧过渡处理,没有尖锐的棱角,一是能减少吊装时对吊带、钢丝绳的磨损,二是能消除热处理环节的应力集中点,避免起重作业时环体出现脆性断裂。很多新手设计这类零件时容易忽略环体和螺杆的同轴度要求,如果两者偏心量过大,吊装时螺栓会承受额外的弯曲力矩,本来纯受拉的螺杆会叠加弯曲应力,实际承载能力会下降30%以上,严重时甚至会在螺杆根部直接断裂。另外环体的闭合焊缝位置(锻造款是纤维流线方向)要布置在环体和台肩衔接的受力最小处,不能放在环体顶部的受拉最大位置,否则反复起吊的交变载荷很容易让焊缝位置出现疲劳裂纹。在生产线的工位吊具设计里,这类螺栓还经常和旋转吊座搭配使用,这时候台肩的厚度要匹配吊座的安装槽深度,
保证螺栓拧紧后台肩能卡在吊座槽内,既可以随吊座360度旋转调整起吊角度,又不会出现轴向窜动。做三维建模的时候,要注意螺纹收尾的位置不能延伸到台肩端面,要留出3到5个螺距的退刀距离,避免实际加工时螺纹车削到台肩位置导致应力集中,环体内壁要做倒圆角处理,圆角半径不小于环体截面直径的十分之一,减少和吊具接触位置的接触应力。实际现场使用时,这类螺栓不能用于侧向受拉的场景,也就是吊装力的方向要尽量和螺杆轴线重合,如果侧向倾斜角度超过15度,环体的受力状态会从纯受拉变成拉弯复合受力,承载能力会大幅下降,这点在选型和安装时必须明确标注使用要求,不能随意替代大角度斜拉的专用旋转吊环。和普通六角头螺栓相比,它的螺杆长度规格不需要做的过长,因为大部分使用场景都是直接拧入被连接件的螺纹孔,不需要穿透工件配螺母,所以螺杆长度一般是对应公称直径的1.5到2倍即可,过长的螺杆反而会因为旋入深度过多顶坏工件内部的结构,或者因为螺杆露出螺纹孔过长和其他部件发生干涉。
