八轴可伸缩低装载运输挂车结构

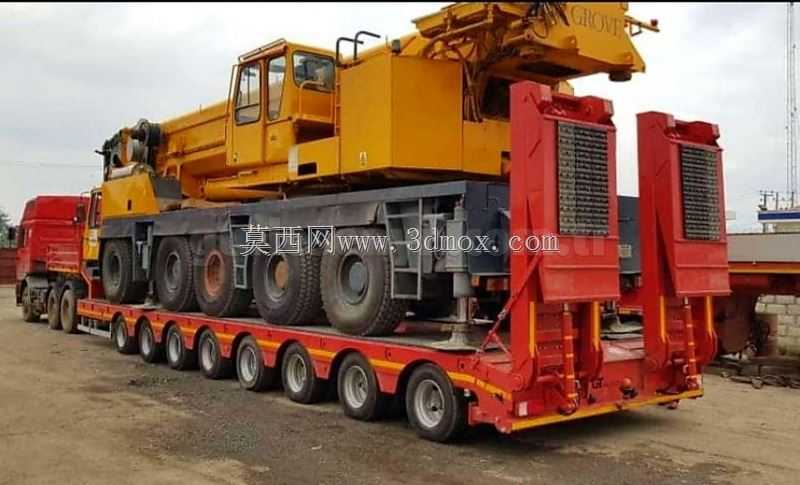

　　做重型工程设备转运的从业者都清楚，常规平板挂车在运输大尺寸工程机械时，常遇到两个核心痛点：一是整机高度超限，二是设备自驶上下板时爬梯坡度太大容易刮蹭底盘，这款八轴可伸缩低装载结构就是针对这类场景做的定向设计。先从装载平台的高度说起，整个承载面离地高度控制在比常规半挂平板低400mm左右，这个尺寸边界是经过反复核算的——要给轮胎跳动、车架挠度变形留出足够余量，同时把装载后的整机最高点控制在道路限高范围内，像履带吊、大型挖掘机这类整机高度接近3米的设备，装在这个低平台上，走常规国道、高速的限高杆都不会出现卡滞问题。

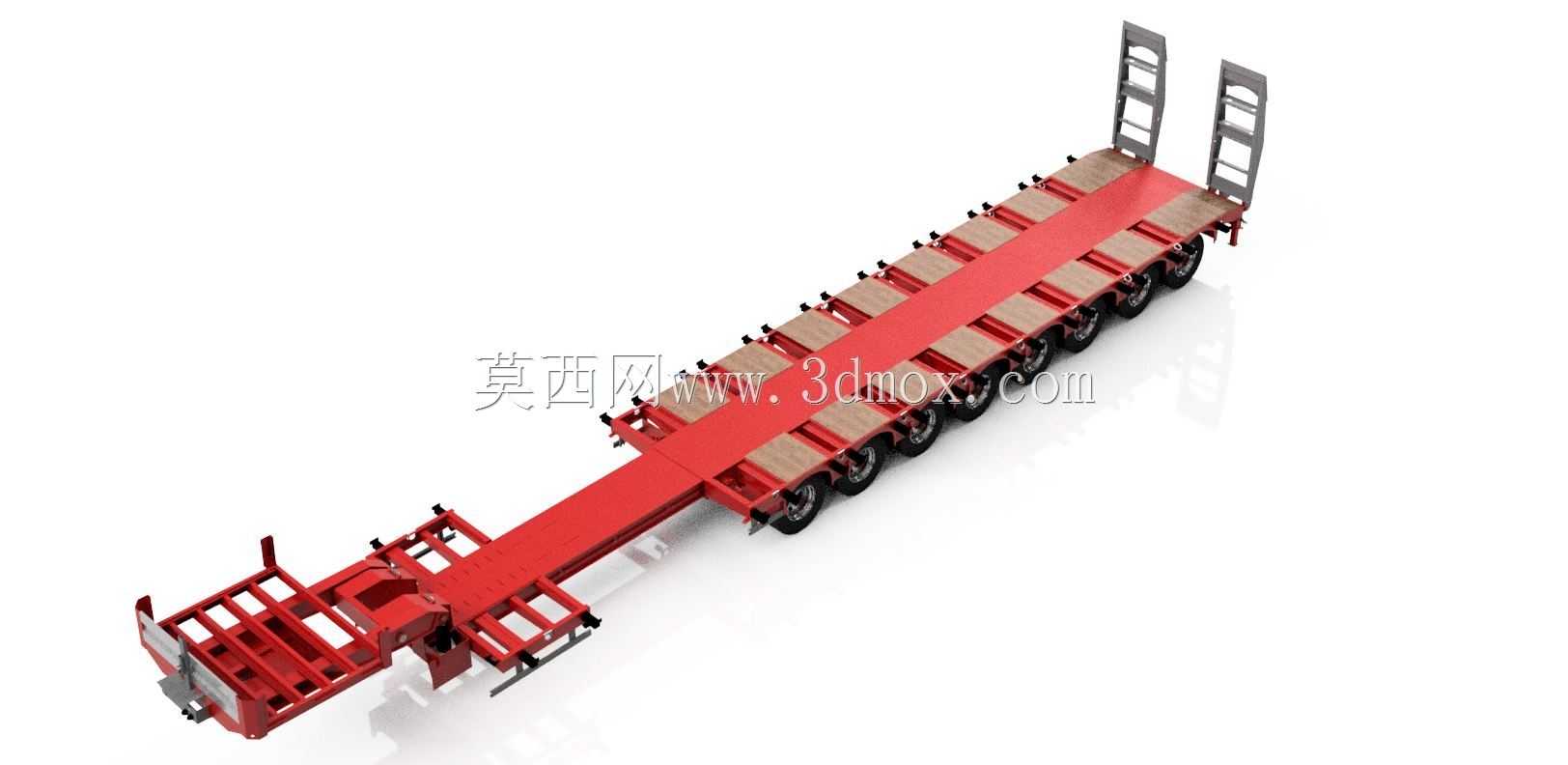

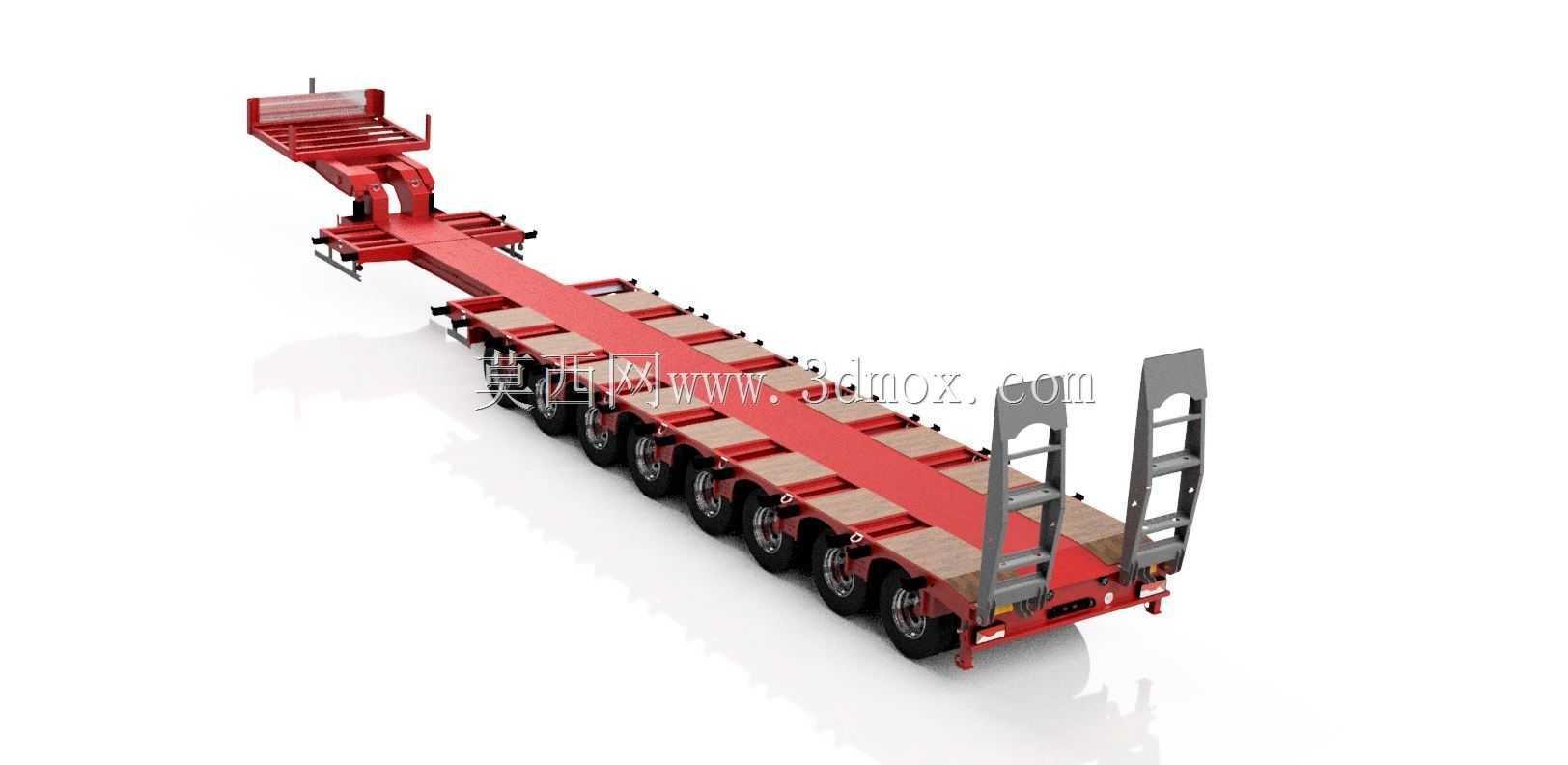

　　可伸缩的车架结构是这个设计的核心功能点，伸缩段采用双级嵌套的箱型梁结构，内层梁和外层梁的配合面做了耐磨衬板预留，伸缩行程覆盖从12米到18米的装载长度需求，日常运输常规尺寸工程机械时，车架收缩到最短状态，转弯半径更小，在工地临时便道、厂区狭窄道路里的通行灵活性更好；遇到运输超长臂架类设备、或者整机长度超16米的大型起重设备时，把伸缩段拉出到对应长度，通过销轴锁止结构固定，锁止点每隔1米设置一个定位孔，能根据实际装载的设备重心位置灵活调整锁止点位，避免轴荷分配不均导致的爆胎、车架过载开裂问题。

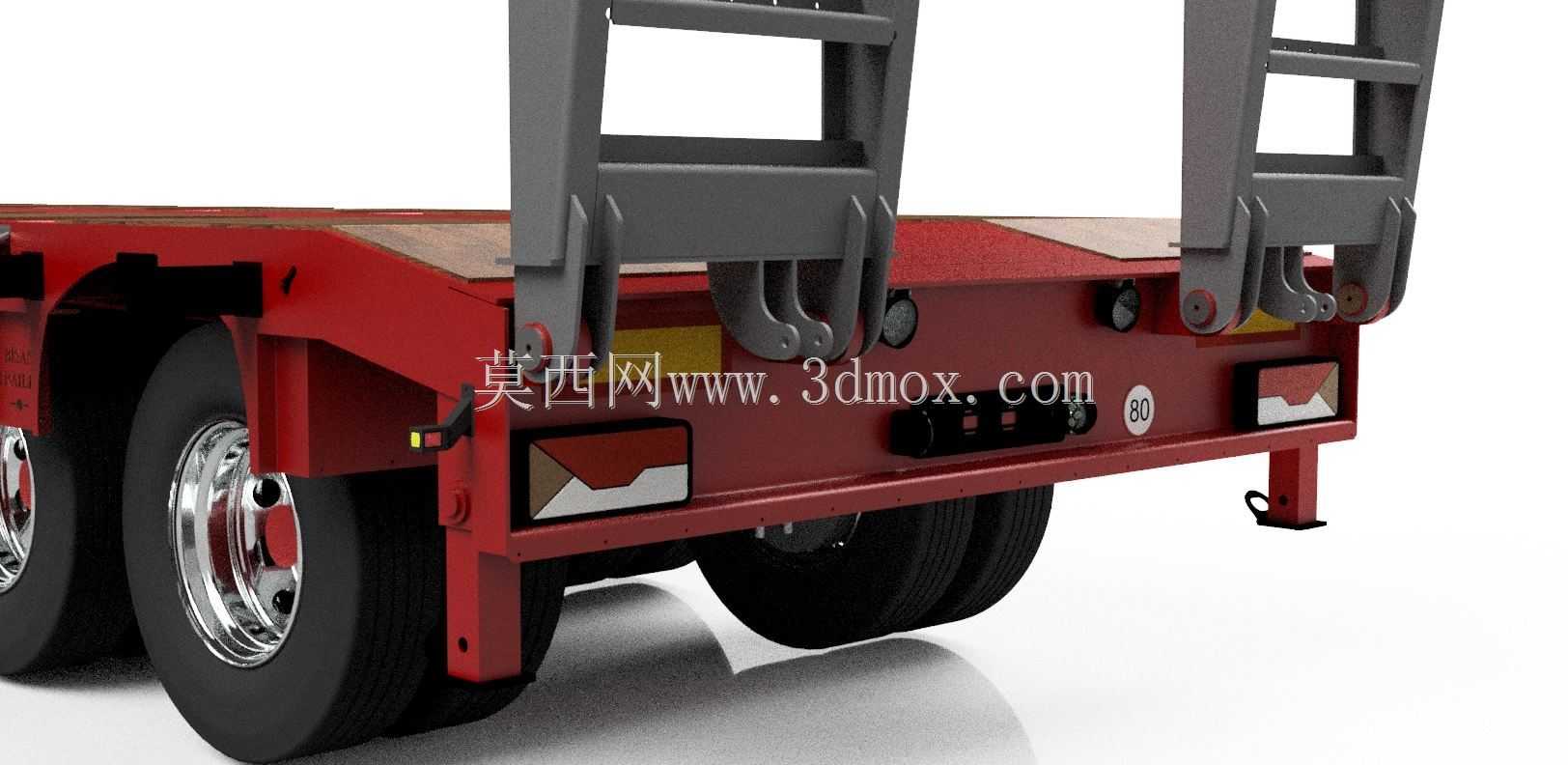

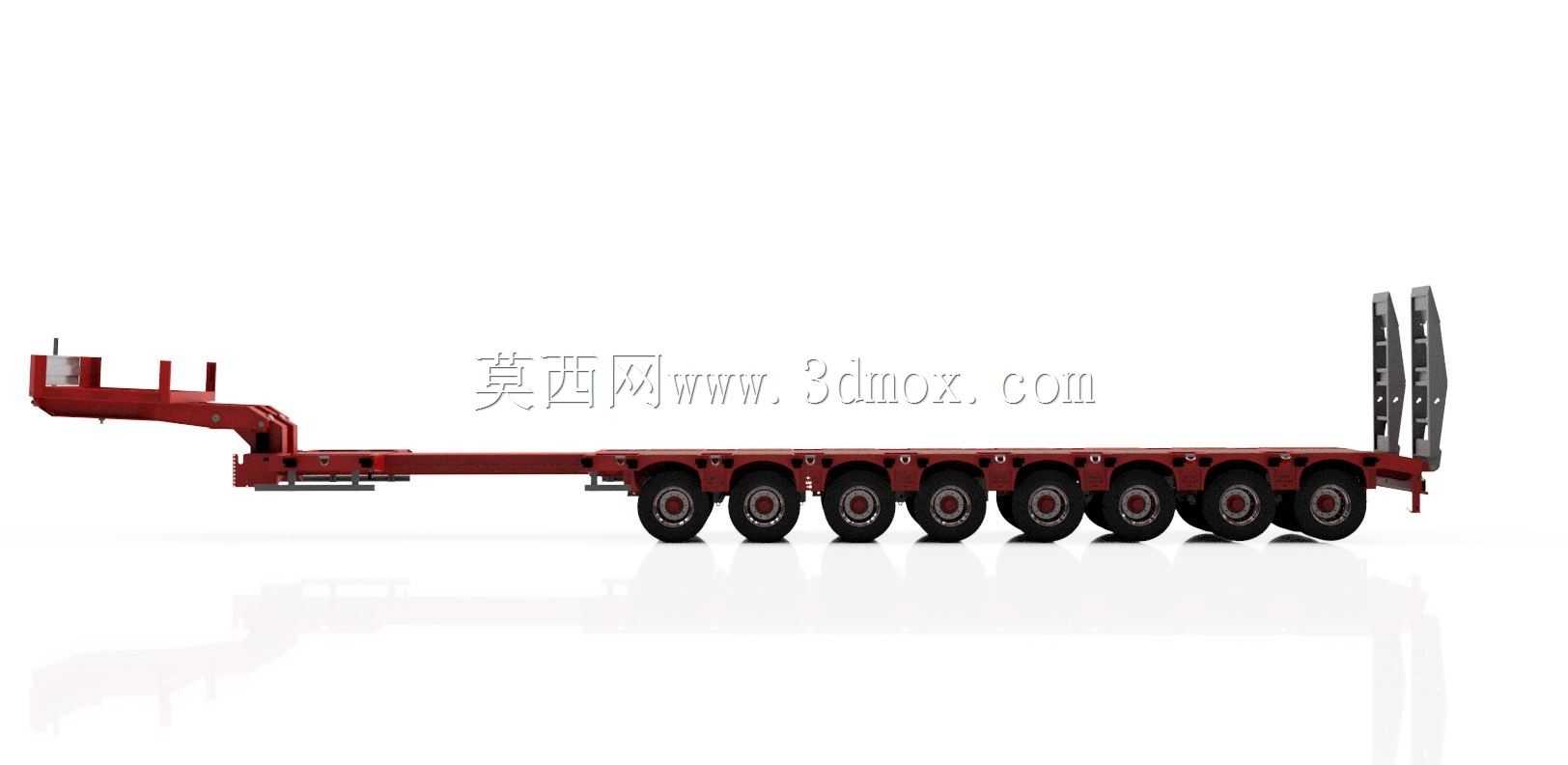

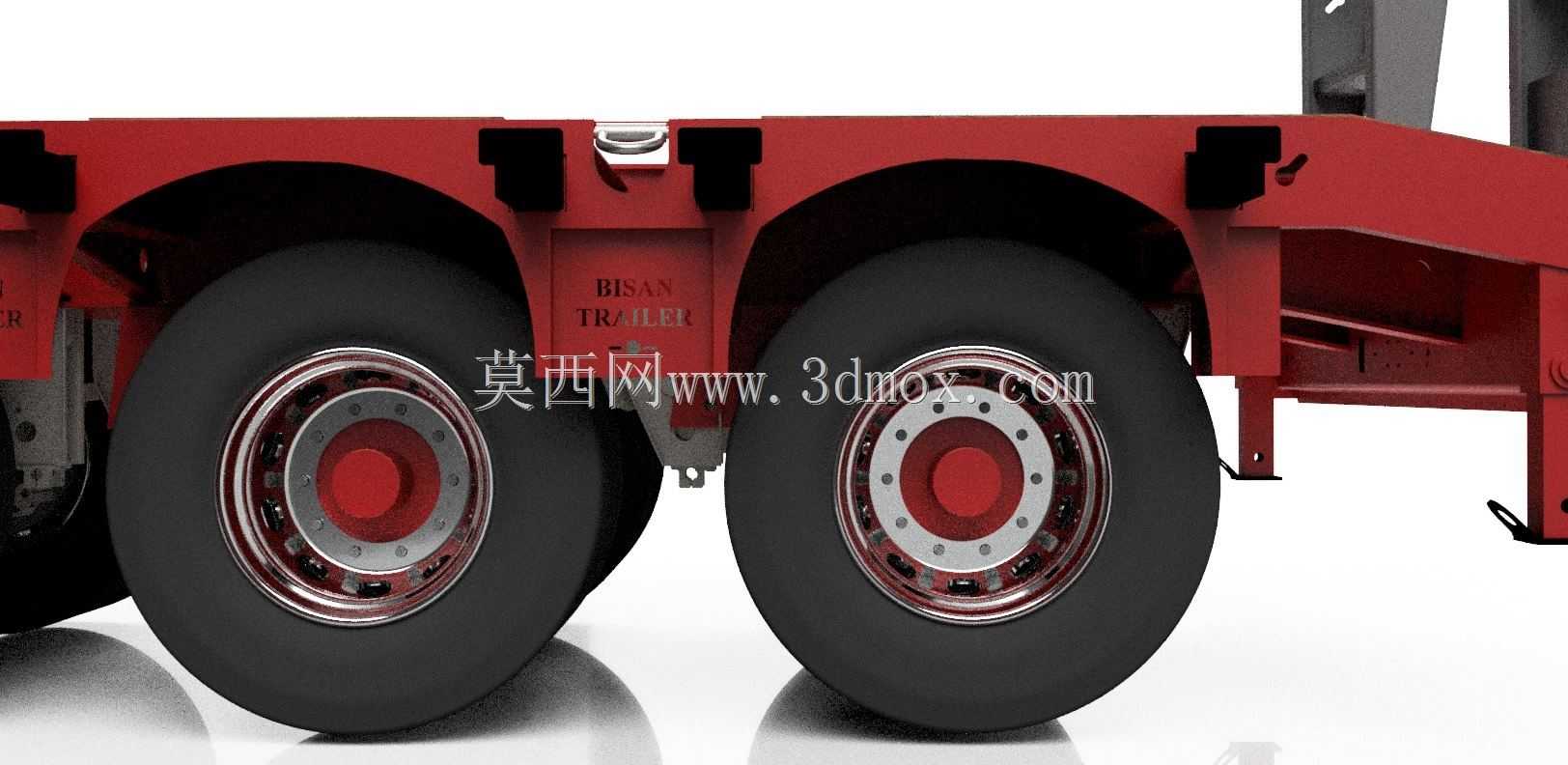

　　八轴的车桥布置不是简单的等距排列，靠近牵引销的前三轴做了转向联动设计，后面五轴为承重桥，这种布置方式一方面是为了满足公路运输的轴荷限值要求，单轴载荷控制在10吨以内，总承载能力可以覆盖80吨级的重型工程设备转运需求；另一方面转向桥的联动设计能让整车在转弯时轮胎的侧滑量降到最低，减少轮胎异常磨损，也能避免长轴距挂车转弯时扫到路边的障碍物。车架尾部的双段液压爬梯是另一个实用设计，爬梯展开后和地面的夹角控制在8度以内，这个角度是经过实测的，哪怕是底盘最低的路面铣刨机、小型摊铺机，自驶上下板的时候也不会刮蹭设备底部的推板、履带架；爬梯表面做了防滑格栅结构，雨天作业时履带或者轮胎抓地力足够，不会出现打滑溜坡的情况，爬梯收起后通过液压锁和机械锁双重固定，运输过程中不会因为颠簸出现松脱。

　　从设计思路上看，整个结构优先考虑的是重载工况下的可靠性，车架主纵梁采用高强度钢焊接，截面高度根据轴荷分布做了变截面设计，在承载重心集中的中段位置纵梁截面最高，往两端牵引销和爬梯位置逐步过渡变窄，既保证了重载下车架的抗弯扭能力，又尽可能控制了整车自重。车架上的设备固定点做了模块化设计，每隔600mm设置一个嵌入式的系留环，额定拉力15吨，不管是固定履带式设备还是轮式工程车辆，都能找到合适的绑扎点位，不需要额外在车架上焊接临时吊耳，避免焊接应力破坏车架的整体强度。

　　在安装边界的考虑上，整个车架的牵引销位置、气路电路接口都和市面上主流的重载牵引车头通用，不需要对车头做额外改装就能直接匹配；车桥的安装位置预留了制动气室、悬挂气囊的安装空间，后期不管是用钢板弹簧悬挂还是空气悬挂，都能在现有车架基础上直接适配，不需要重新打孔改结构。日常使用中，这类低装载挂车主要用在大型工程机械的转场运输、重型工业设备的厂区倒运场景，相比常规平板挂车，它的低平台设计能减少设备吊装的高度差，吊装作业时的安全风险更低，可伸缩的结构也让它的适配场景更广，不用针对不同长度的设备准备多台不同规格的挂车，能大幅降低设备转运的运营成本。做三维建模的时候，要特别注意伸缩梁的配合间隙预留，间隙太小容易在车架变形时出现卡滞，间隙太大又会导致行驶过程中伸缩段出现异常晃动，嵌套段的长度要保证在全伸状态下，内外梁的重叠长度不小于1.2米，避免局部应力集中导致梁体变形；爬梯的铰接点位置要反复校核，保证爬梯收起后不会超出整车的后悬限值，展开时爬梯末端和地面完全贴合，不会出现悬空段导致设备上下时产生冲击载荷。
