公制螺纹重载旋转吊点6T至40T规格

项目分类:通用五金配件 发布时间:2021-12-10 ID:445973
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格
  • 公制螺纹重载旋转吊点6T至40T规格

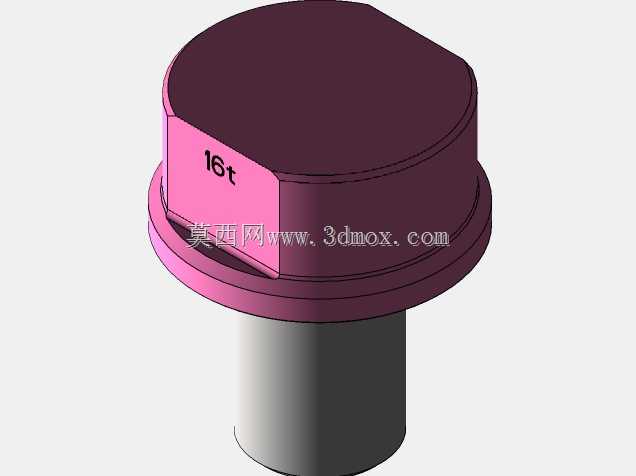

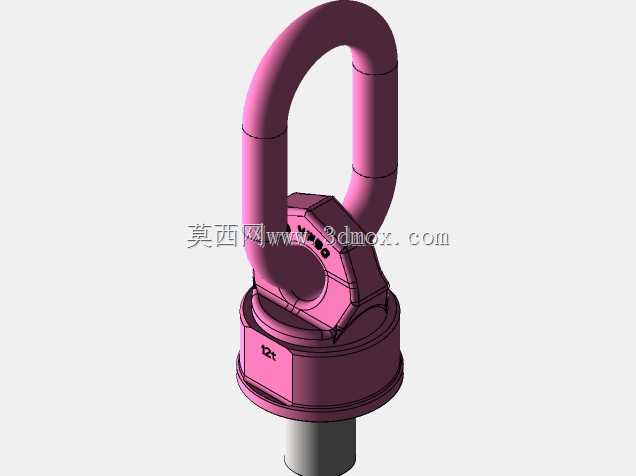

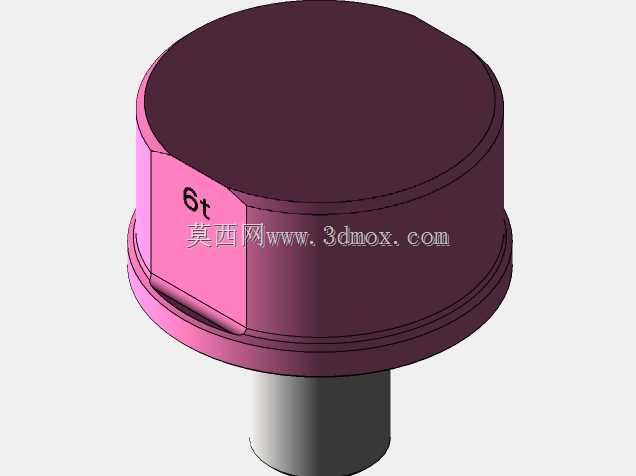

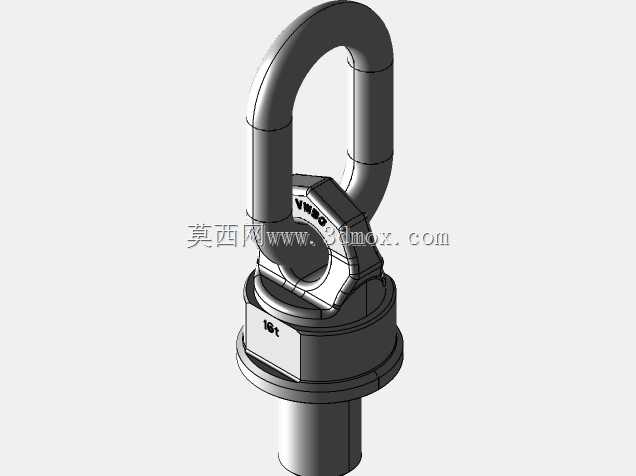

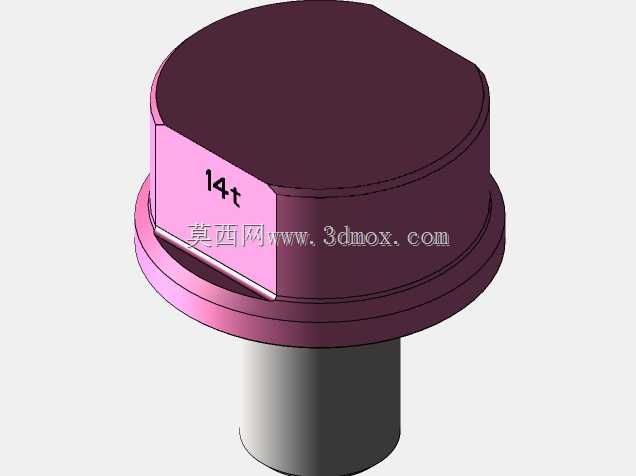

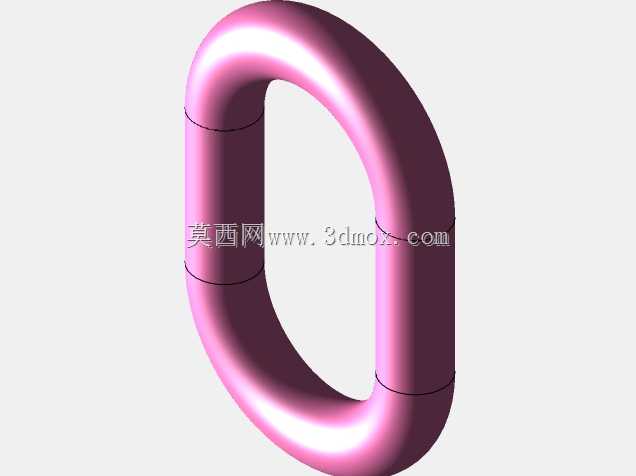

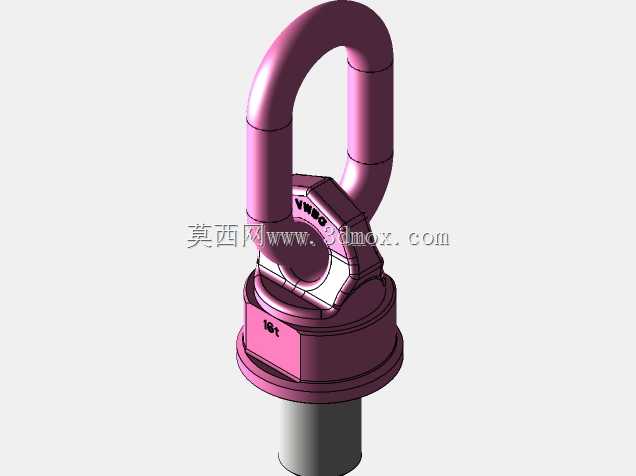

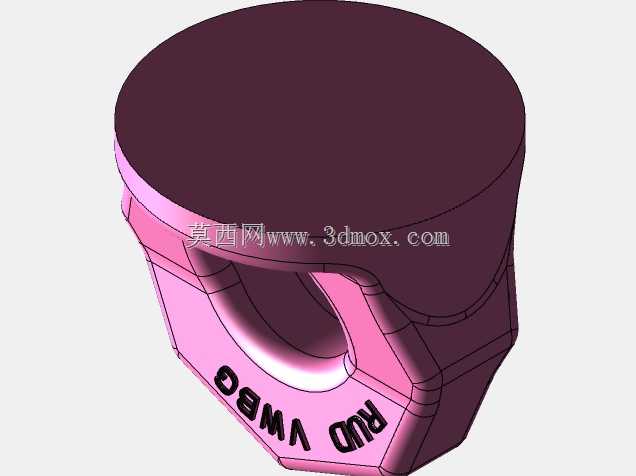

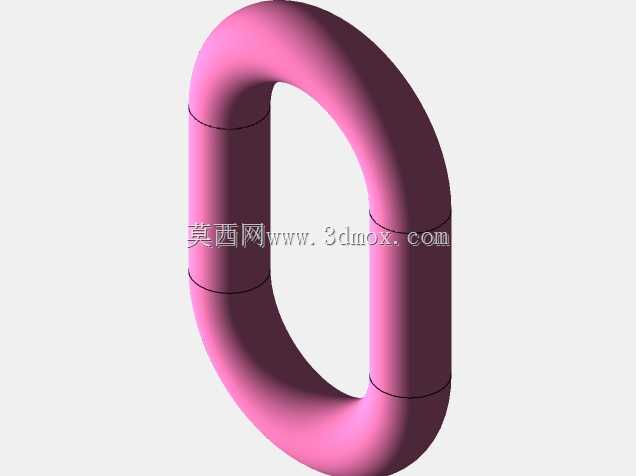

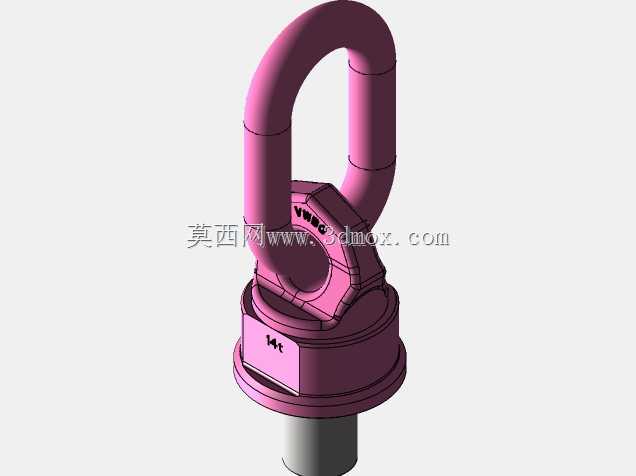

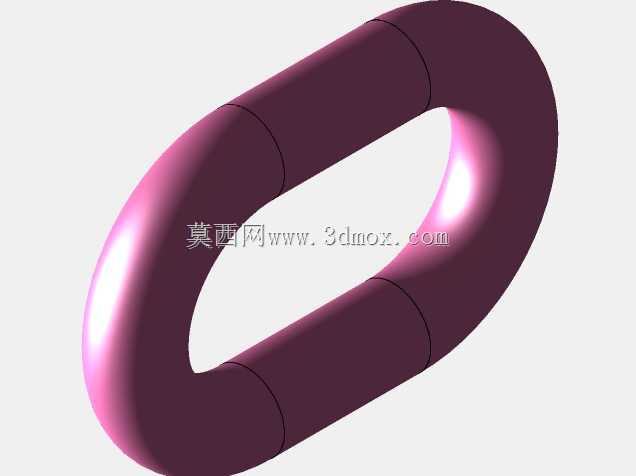

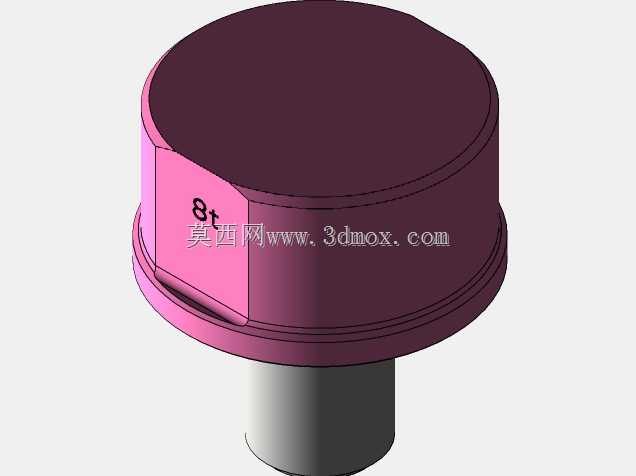

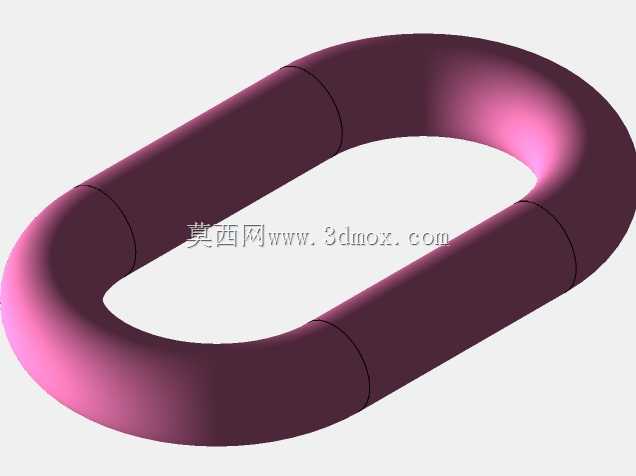

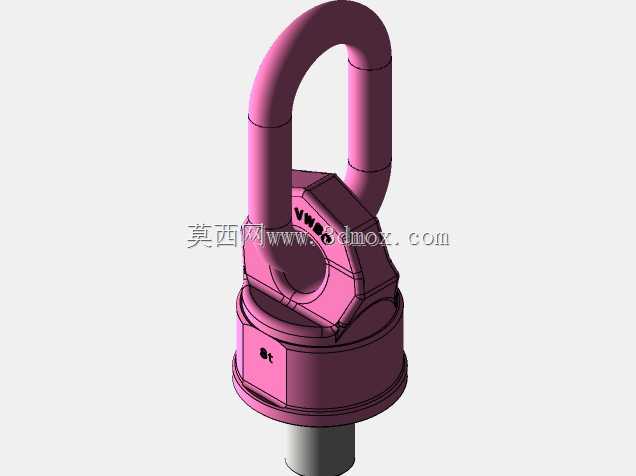

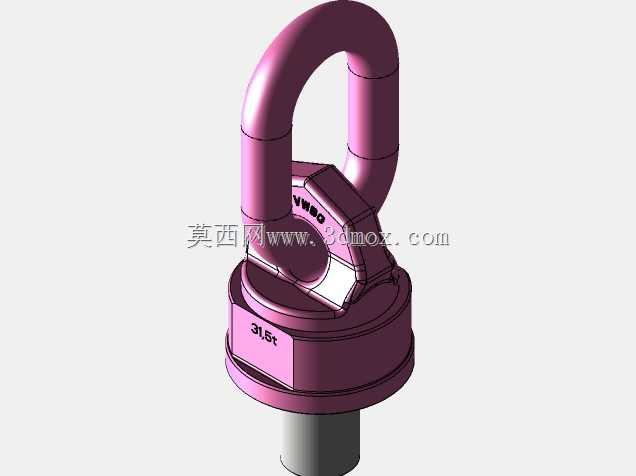

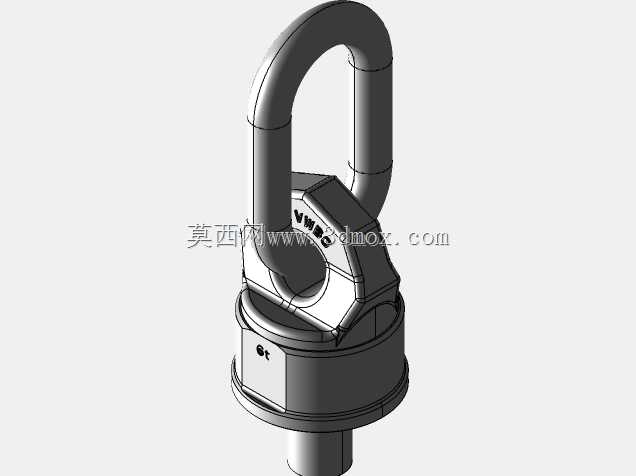

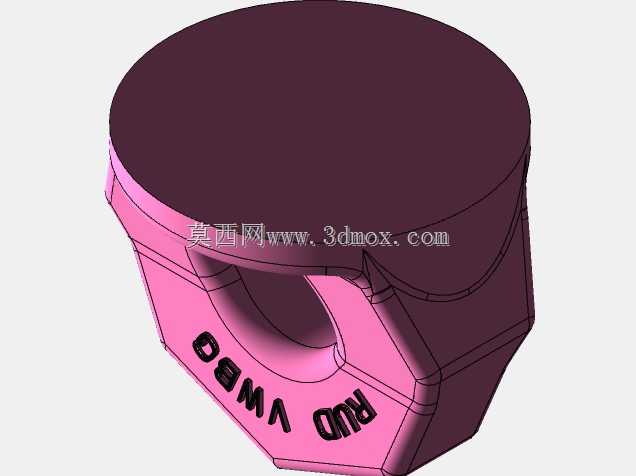

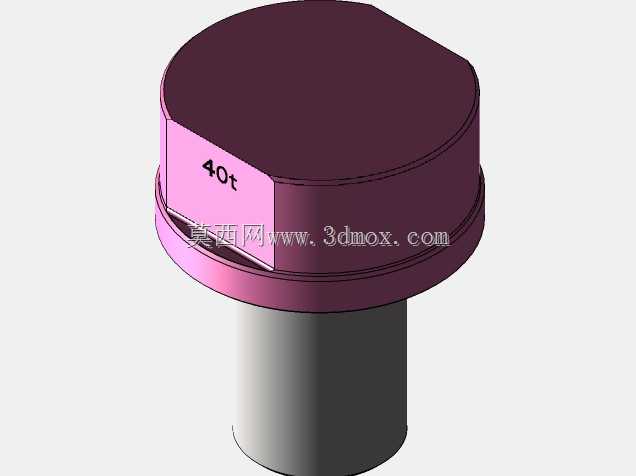

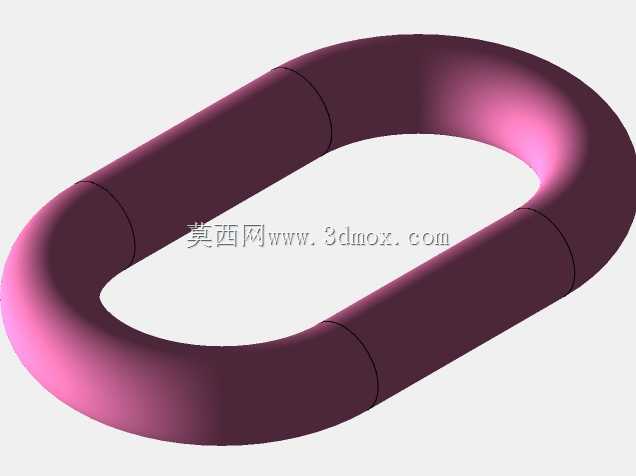

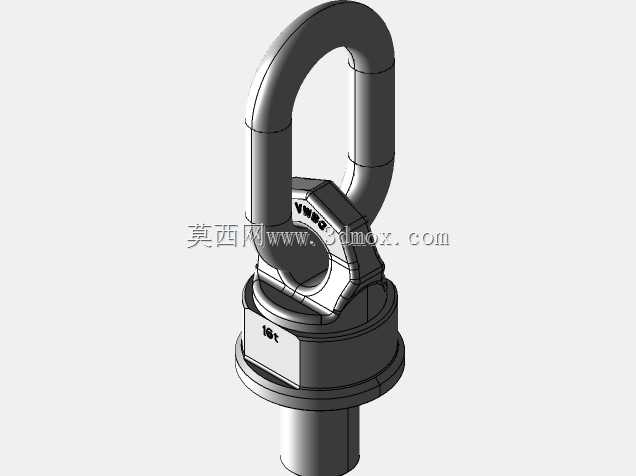

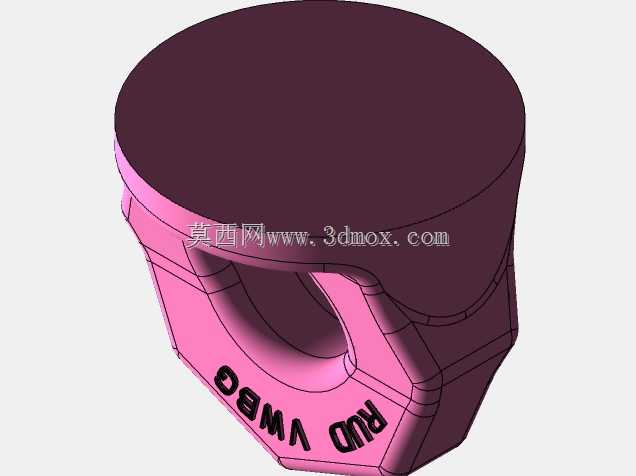

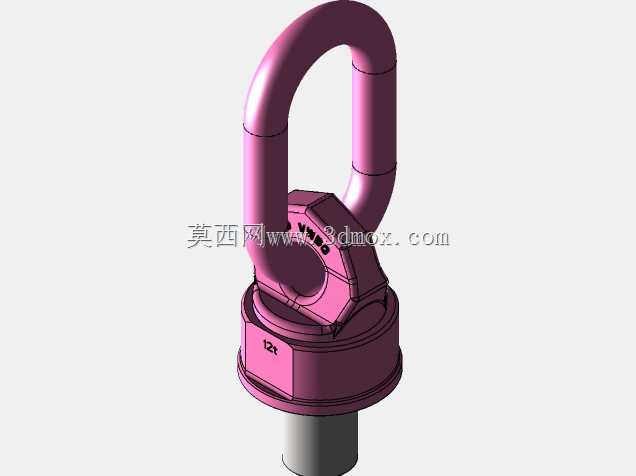

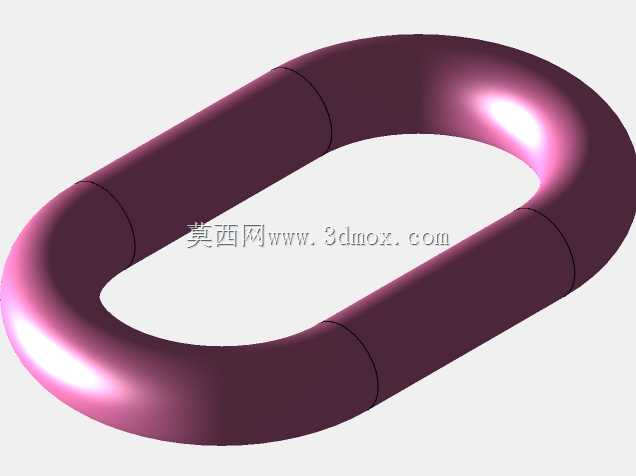

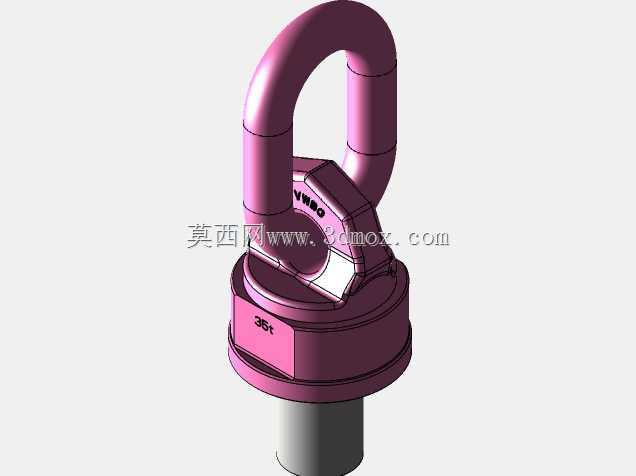

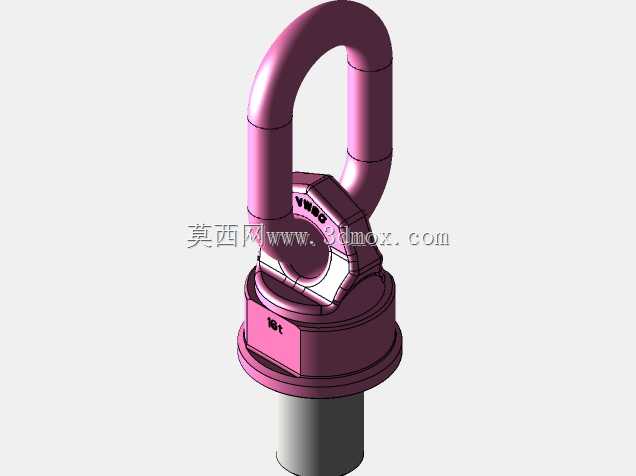

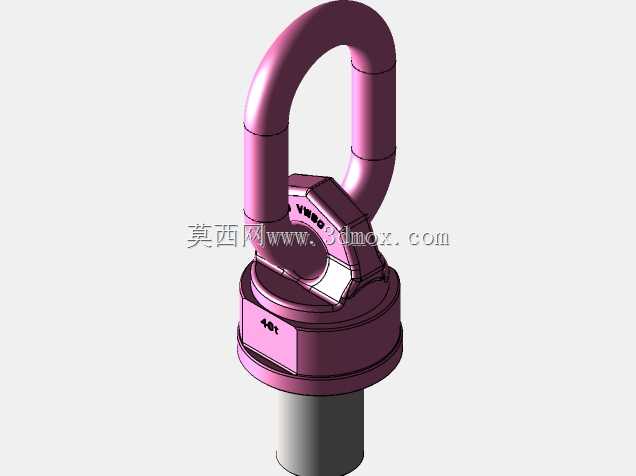

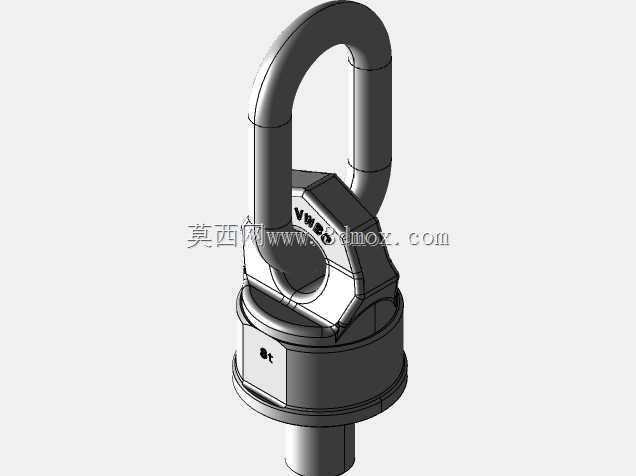

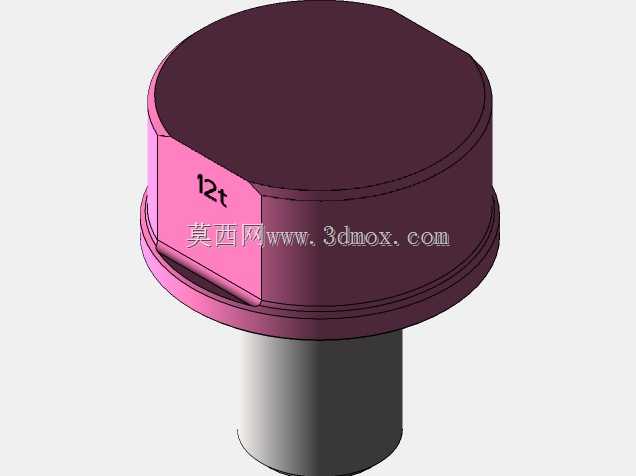

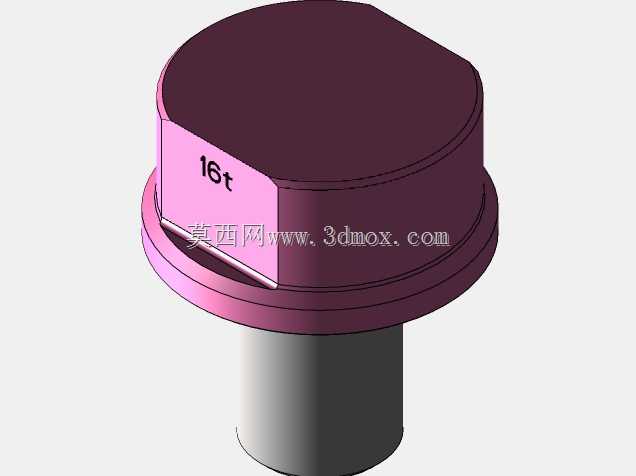

  设计阶段首先要明确的是安装边界,这款吊耳采用外螺纹安装形式,螺纹规格覆盖M33到M100的公制粗牙螺纹,适配不同厚度的设备安装基座,安装时需要保证基座上的螺纹孔深度满足螺栓旋合长度要求,通常旋合长度不小于螺纹公称直径的1.5倍,同时基座安装面需要加工平整,平面度误差控制在0.1mm以内,避免吊耳安装后出现偏斜导致受力不均。基座下方设置了锁紧六角结构,安装时可以用标准扳手直接卡紧该部位完成拧紧作业,不需要额外夹持吊环本体,避免安装过程中对吊环表面的防护层造成损伤。吊环部分采用锻造合金钢材质,整体为闭合梨形环结构,这种结构相比圆形吊环在同等截面尺寸下,能够在与吊钩、卸扣连接时拥有更大的接触适配空间,不会因为连接件尺寸偏大出现卡滞,在重型装备制造、大型钢结构安装、港口货物装卸、风电设备运维这类涉及大吨位载荷移位的作业场景里,吊装连接部件的可靠性直接决定了整个作业链路的安全阈值,这款公制螺纹规格覆盖M33到M100的旋转吊耳,就是针对6吨到40吨区间重载吊装需求开发的专用连接构件。从实际使用的角度看,传统固定式吊耳在受力方向随吊装过程发生偏移时,很容易因为吊环与螺栓根部的硬接触产生附加弯矩,轻则造成螺纹局部应力集中出现塑性变形,重则直接发生断裂引发安全事故,这款产品在吊环与安装基座之间设置了推力球轴承组,能够实现吊环360度自由旋转,不管吊装过程中钢丝绳的牵拉角度怎么变化,吊环都能自动顺向受力方向,从结构上消除了附加弯矩的产生条件。

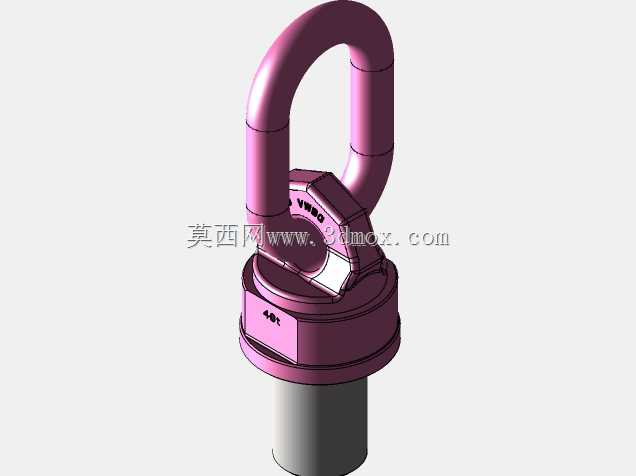

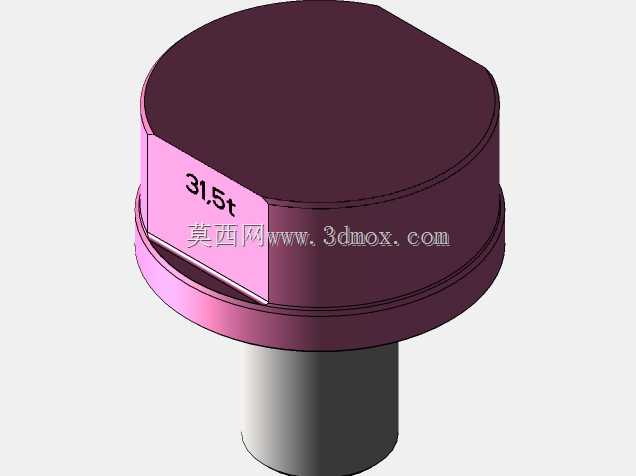

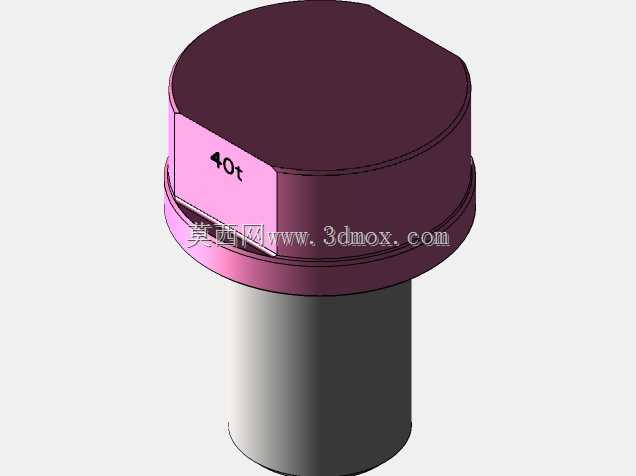

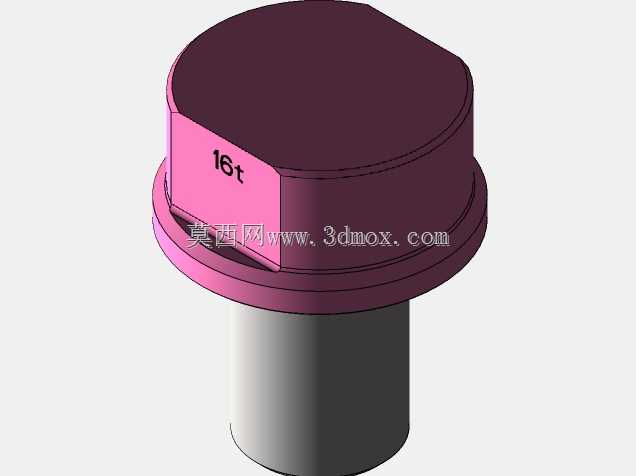

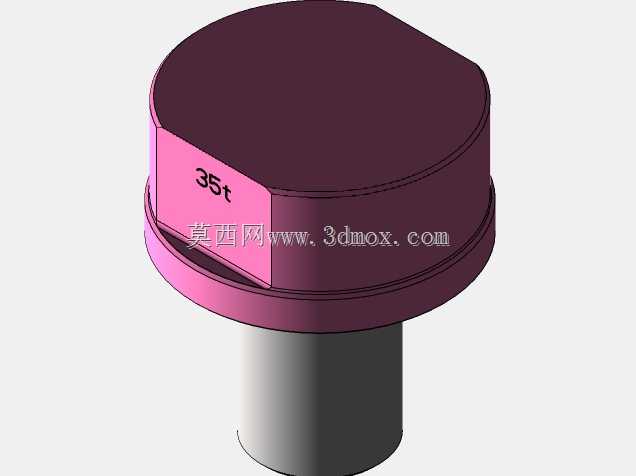

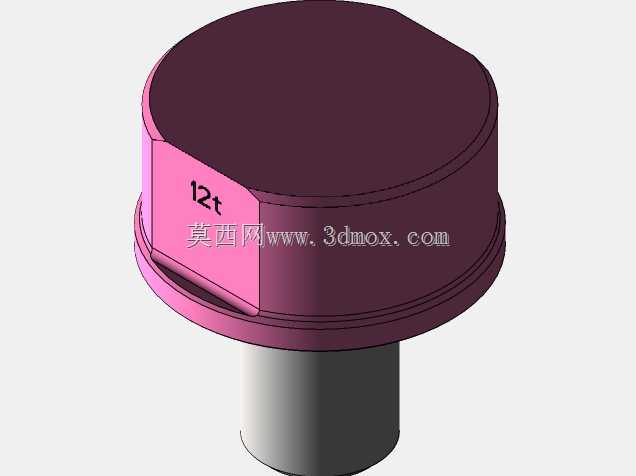

  同时环体的过渡圆弧经过优化,所有应力集中区域都做了大圆角处理,经过有限元仿真验证,在额定载荷下环体最大应力出现在圆弧过渡段,数值远低于材料的屈服强度,能够保证1.5倍额定载荷下的静载安全冗余。轴承组的密封结构做了针对性设计,轴承外侧设置了防尘密封圈,能够阻挡作业环境中的粉尘、铁屑、水汽进入轴承滚道,即使在露天堆场、钢结构加工车间这类多粉尘的场景下长期使用,也不会出现轴承卡滞、转动不畅的问题,日常维护只需要定期在轴承注油点补充润滑脂即可,不需要拆解整个部件。从选型适配的角度来说,不同螺纹规格对应的额定载荷有明确的梯度划分,M33规格对应6吨额定载荷,随着螺纹公称直径增大,额定载荷逐步提升至M100规格对应的40吨,

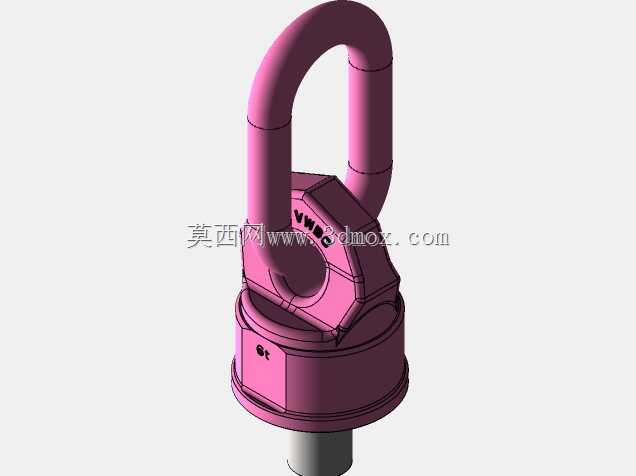

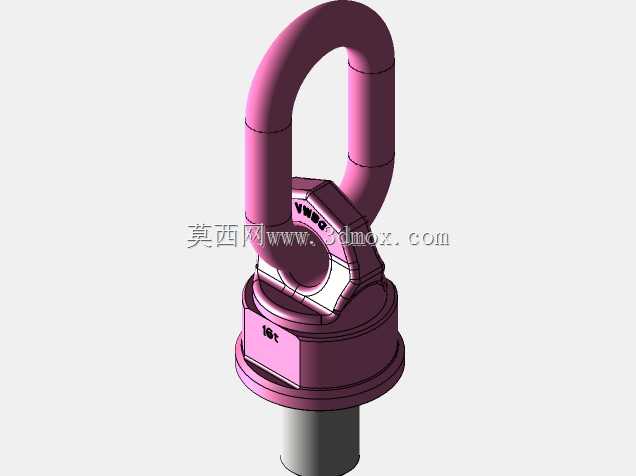

  选型时不仅要核对设备本身的重量,还要考虑吊装过程中的动载系数,通常动载系数取1.2到1.5之间,保证吊耳的额定载荷大于计算后的总载荷。在实际安装使用时,需要注意吊耳的安装位置要尽量与设备重心处于同一垂直线上,避免吊装过程中设备出现大幅倾斜,多吊点协同吊装时,要保证每个吊耳的受力方向与环体平面保持一致,不要出现侧向牵拉环体的情况,虽然旋转结构能够抵消部分方向偏移带来的附加应力,但长期侧向受力依然会加速轴承和环体的磨损。这款吊耳的外形尺寸经过优化,在保证额定载荷的前提下尽可能压缩了整体高度,对于安装空间受限的设备内部吊装点,也能够顺利完成安装,不会因为部件整体高度过高与周边结构产生干涉。环体表面做了醒目的粉色涂层处理,

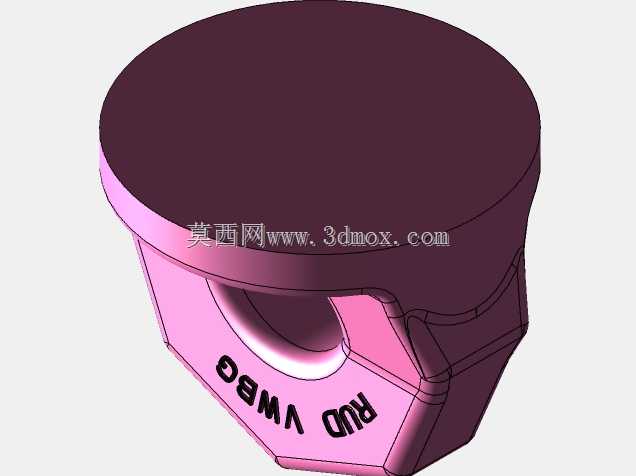

  一方面是起到防锈防腐的作用,另一方面在作业现场能够快速识别吊点位置,避免现场操作人员误判吊装连接点,提升作业过程的安全性。基座部分采用发黑处理,能够在存储和使用过程中抵御锈蚀,螺纹部分涂有防锈油脂,避免长期存放出现螺纹锈死的问题。从三维建模的角度来说,构建这个模型时需要重点还原几个核心结构的配合关系:首先是推力球轴承的滚道与钢球的配合间隙,要符合标准轴承的安装公差,保证旋转动作的顺畅性;其次是吊环与轴承上座的连接结构,两者采用过盈配合加铆接固定,建模时要还原铆接部位的变形特征,保证结构的完整性;最后是螺纹部分的建模,要严格遵循公制螺纹的牙型参数,不能出现牙型角偏差、螺距错误的问题,方便后续使用者直接将模型调用到自己的设备装配体中,完成安装干涉检查、吊装受力仿真等工作。在模具制造车间的重型模具吊装、造船厂的分段结构移位、矿山设备的检修拆装场景中,这类旋转吊耳已经逐步替代了传统的固定式吊耳,核心优势就在于其旋转结构能够适配复杂的吊装角度变化,降低安装对位的难度,同时更长的使用寿命和更高的安全冗余也能减少吊装作业的安全隐患。
