Sermax气动式快速夹紧工装结构

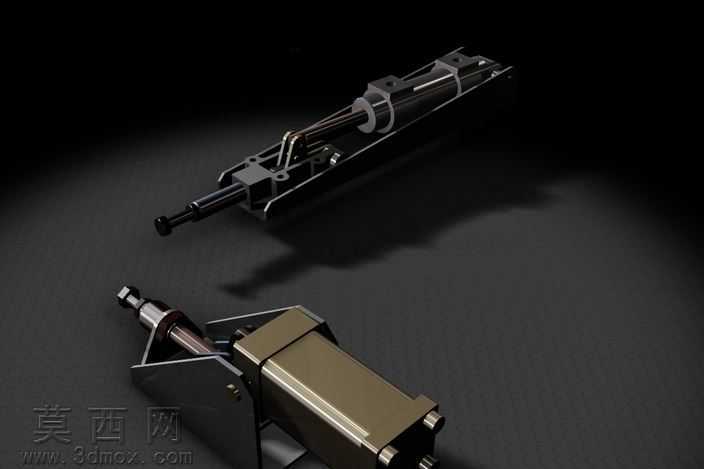

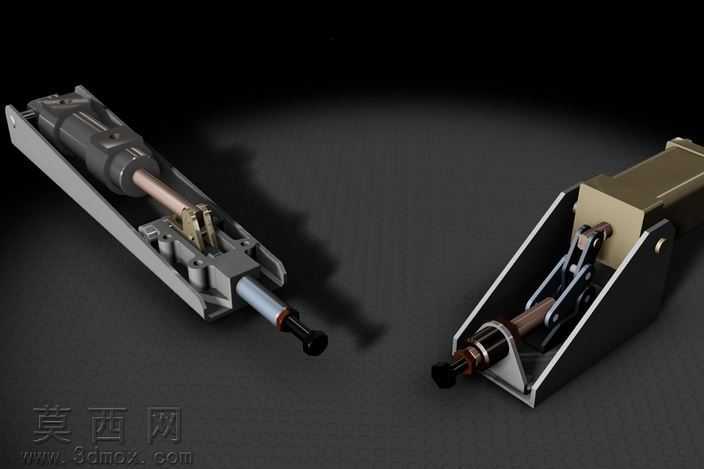

本作品为Sermax系列快速夹的三维参数化建模成果，建模过程严格遵循工业级夹具的实际尺寸公差规范，先通过草图绘制勾勒夹座的斜向支撑轮廓、驱动缸体的安装基准面，再依次拉伸生成夹座的承力基体、驱动杆的滑动导向槽、压头的铰接安装位，所有配合面均预留了实际生产所需的装配间隙，保证模型可直接导出用于工程出图与装配验证。渲染阶段采用工业产品常用的哑光金属材质体系，夹座部分赋予磨砂碳钢材质，调整粗糙度参数模拟钣金冲压后的表面质感，驱动缸体部分添加阳极氧化深灰金属材质，表面添加细微的拉丝纹理提升真实感，活塞杆与铰接销轴采用抛光镀铬材质，压头的橡胶缓冲垫赋予哑光黑色橡胶材质，通过调整材质的反射率与凹凸贴图，还原不同部件的实际触感差异。场景布光采用三点布光方案，主光源从侧上方45度角投射，打出夹体的结构轮廓阴影，辅光源从另一侧补光消除暗部死黑，顶光添加微弱的环境光遮蔽效果，突出铰接连杆的运动结构层次，背景采用深灰色渐变背景，将视觉焦点完全集中在夹体本身。结构设计上采用气动驱动搭配连杆增力机构，压缩空气通入缸体后推动活塞杆伸出，通过多组铰接连杆的力传递放大，将轴向推力转化为压头的向下压紧力，夹座的斜向布局让压头的运动轨迹形成自锁角度，在气源失压时也能保持夹紧状态不会松脱，压头端部的可调螺杆结构可适配不同厚度的被夹紧工件，缸体尾部的调节旋钮可调整活塞杆的伸出行程，适配不同的夹紧行程需求。建模过程中对所有运动部件添加了临时的装配约束，可在三维软件中模拟整个夹紧松开的动作过程，验证连杆运动无干涉、压头行程符合设计预期，所有铰接位置的销轴与孔位均采用同轴心配合，保证运动的顺畅性，夹座底部的安装孔位按照标准安装尺寸绘制，可直接匹配工业生产中常用的工作台安装规格。
