小型手动桌面冲压加工设备结构

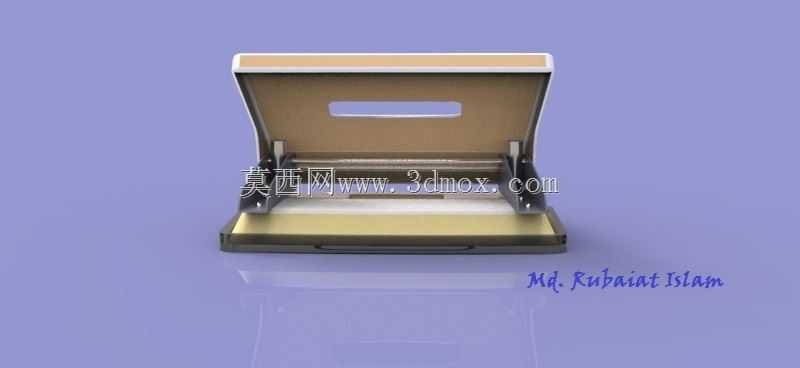

　　这款小型手动冲床的结构设计，完全围绕桌面级小批量冲压作业的实际需求展开，区别于大型工业冲床的厚重机身，整体采用紧凑化布局，可直接放置于常规工作台面使用，不需要额外做地基固定，适配五金维修、小零件打样、手工文创加工等多类零散作业场景。从功能实现逻辑来看，设备核心依靠杠杆增力结构完成冲压动作，上模座与机身铰接部位做了耐磨衬套镶嵌设计，长期反复开合作业也不会出现铰接位旷量，避免冲压过程中上下模错位导致的零件报废问题。冲压作业的行程做了限位设计，可根据待加工零件的厚度调整下模座的垫高块高度，适配0.1mm到3mm厚度的薄金属片、皮革、硬纸板等不同材质的冲切、压印、铆接作业，日常用来给薄铜片冲定位孔、给皮革件冲装饰纹路、给小五金件做压铆固定都能满足使用需求。

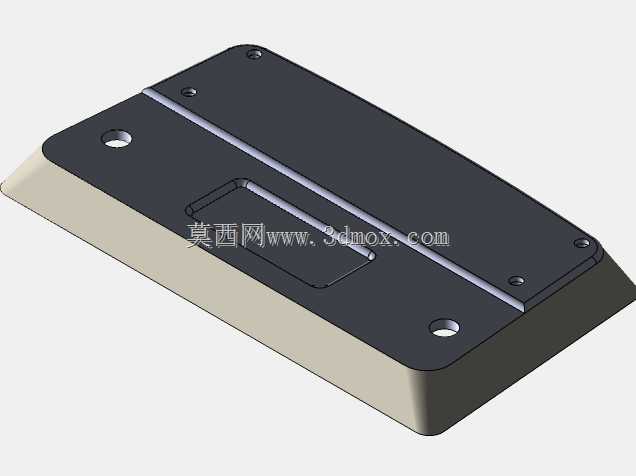

　　设计过程中优先考虑了手动操作的施力合理性，操作手柄的握持区域做了弧度贴合处理，力臂长度经过反复核算，普通人单手施加15kg左右的握力，冲头位置就能输出接近1kN的冲压力，足够应对常规小型冲压工序的受力需求，不会出现操作时施力过大导致的手部疲劳。机身底座采用加宽的平底结构，与工作台面接触的区域贴有防滑阻尼垫，冲压作业时不会因为冲压力的反作用力出现设备滑移，不需要额外用螺栓固定在台面上，挪动位置和调整作业方向都十分方便。

　　从安装边界尺寸来看，设备整体占用台面面积不超过A4纸张大小，机身最高位置距离台面高度不到200mm，常规高度的工作台放置后，操作人员坐姿就能完成全部操作，不需要站立作业，长时间重复操作的疲劳度更低。冲头的安装位采用通用的快换结构，可根据不同的加工需求更换平冲头、冲孔冲头、压纹冲头等不同作业端头，更换过程不需要复杂工具，松开锁紧螺钉就能完成端头替换，适配多工序快速切换的作业需求。

　　机身的导向结构采用隐藏式导轨设计，冲头下行过程中全程保持垂直运动，不会出现偏摆，冲切出来的零件切口整齐，没有毛边错位的问题。底座的下模安装区域预留了通用的T型槽，可根据加工需求固定不同规格的下模座，不管是冲孔凹模、铆接支撑座还是压印下模，都能通过T型槽螺栓快速固定，定位精度可以控制在0.1mm以内，满足小型精密零件的加工精度要求。设备的复位结构采用内置的复位弹簧，冲压动作完成后松开手柄，上模座会自动回弹到初始位置，不需要手动抬升操作，单手就能完成连续冲压作业，作业效率比手动持锤敲击的加工方式提升数倍，同时也能避免持锤作业时的操作安全隐患。

　　在实际车间应用场景中，这类小型手动冲床常被布置在装配工位旁，用来完成线束端子压接、小铭牌冲字、薄垫片冲制这类零散的小工序，不需要占用大型冲压设备的作业时间，也不需要专门安排冲压工位的操作人员，装配工人随手就能完成相关工序作业，灵活度远高于大型冲压设备。针对教学实训场景，这款设备的结构完全外露，没有复杂的电控和液压部件，学员可以直观观察到冲压设备的增力结构、导向结构、复位结构的工作原理，用来做机械结构教学演示也十分合适，操作过程没有高压、高速的安全风险，适合实训场景下的学员操作练习。

　　设计时还考虑了长期使用的维护便捷性，所有铰接部位都预留了注油孔，定期滴注少量润滑油就能保证机构动作顺畅，没有需要定期更换的易损密封件、电气元件，日常维护成本极低，即使是没有设备维护经验的操作人员，也能完成日常的保养作业。机身整体采用金属材质制作，受力部位做了加厚处理，长期承受冲压反作用力也不会出现机身变形，使用寿命远高于塑料材质的手动冲压工具。
