紧凑型液压冲床执行缸结构设计

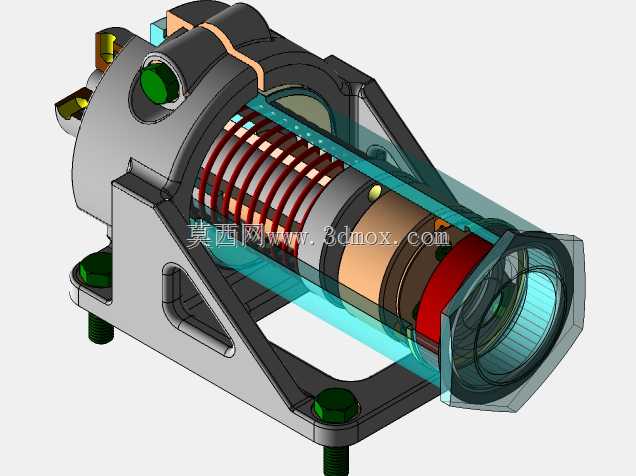

　　在五金冲压、小型零件成型的加工场景里，这类集成式液压冲床执行单元常被用在小吨位台式冲床、工位级进模配套冲压工位上，替代传统的机械曲柄滑块结构，解决小空间内的冲压出力需求。从结构剖视能看到，整个单元采用缸体与安装支架一体化的铸钢基座设计，安装脚预留了四个内六角螺栓沉孔，安装时可直接固定在设备工作台面或者模架上，不需要额外设计转接法兰，能减少装配累计误差。基座的三角加强筋结构顺着冲压力的传导方向布置，冲压时的反作用力会顺着筋板直接传递到安装面，不会出现缸体悬臂变形的问题，这点在连续冲压工况下尤其重要，能避免长期受力导致的密封件偏磨。

　　缸体内部的复位弹簧采用多圈矩形截面弹簧并排布置，相比单根大弹簧，这种排布方式能在有限的缸筒径向空间里获得更大的复位力，同时弹簧的压缩行程刚好匹配冲头的工作行程，不会出现过压缩导致的弹簧失效。活塞部分采用了多级密封组合，靠近无杆腔的位置是格莱圈主密封，负责高压油腔的保压，中间的导向环采用铜基粉末冶金材质，既能承受活塞往复运动的径向力，又能避免活塞与缸筒直接刮蹭，靠近输出端的防尘圈采用双唇口结构，能阻挡冲压过程中产生的金属碎屑、粉尘进入缸筒内部，延长密封件的更换周期。

　　输出端的冲头连接位采用内六角沉孔设计，可直接安装不同规格的冲头、铆接头或者压装头，不需要额外设计连接套，换型时只需要松开紧固螺丝就能更换作业端头，适配小批量多品种的冲压加工需求。缸体侧面预留的两个油口分别对应无杆腔和有杆腔，油口采用标准公制内螺纹，可直接对接常用的液压油管接头，现场布管时不需要额外加工转换接头。端盖部分采用法兰式连接，六颗内六角螺栓均匀分布在端盖圆周，拆解维护时只需要对称松开螺栓就能取出内部活塞、弹簧组件，不需要将整个单元从安装位拆下，能减少设备停机维护的时间。

　　从安装边界来看，整个单元的轴向长度控制在普通台式冲床的滑块安装空间范围内，径向尺寸比同吨位的标准液压缸缩小近三分之一，适合布置在多工位转盘冲床、小型自动化冲压线的紧凑工位里，不会和周边的送料机构、模架产生干涉。实际使用时，这个单元的出力曲线平稳，在冲压行程的末端能保持稳定的保压压力，适合薄金属片冲裁、小零件压装、铆钉铆接这类需要稳定终压力的工序，不会像机械冲床那样在下死点位置出现冲击力峰值过大导致的零件冲裂问题。

　　设计过程中，缸筒内壁的粗糙度要求控制在Ra0.8以内，活塞与缸筒的配合间隙控制在0.02-0.04mm之间，既保证密封件的压缩量合适，又不会因为间隙过小导致活塞运动卡滞。安装基座的底面平面度要求控制在0.02mm以内，安装时能保证缸体轴线与安装面垂直，避免冲头工作时出现偏载，导致冲头崩刃或者模架损坏。复位弹簧的预压缩量经过匹配计算，在活塞回程到初始位置时，弹簧仍能保持一定的预紧力，不会因为设备震动导致活塞出现窜动，保证初始工位的定位精度。

　　在实际生产线的应用里，这类集成式液压冲床单元常被配套在小型自动化生产线的压装工位，配合光电保护装置、送料机构实现全自动的小零件冲压加工，相比传统的机械冲床，液压驱动的方式能方便调整冲压压力和行程，针对不同厚度、不同材质的冲压件，只需要调整液压系统的溢流阀压力就能匹配加工需求，不需要更换曲柄或者调整滑块位置，操作门槛更低，适合小型加工车间的多品种生产场景。
