自行车气门橡胶成型手动液压推料装置

　　在自行车零配件的橡胶硫化成型生产环节，气门芯（即schrader气门）这类小尺寸橡胶密封件的脱模取件一直是影响单机生产节拍的细节痛点——常规液压成型机开模后，若依靠人工逐件抠取模腔中的成品，不仅容易碰伤橡胶件的密封唇边，还会让操作人员长期处于模温辐射的高温作业区间，存在烫伤隐患，同时逐件取件的效率也难以匹配小规格橡胶件快速硫化的生产节奏。这套手动操作的推料装置，正是针对自行车气门橡胶成型工序的脱模需求开发的配套工装，直接适配现有立式液压橡胶成型机的模具安装位，无需对原有设备的油路、电路做任何改造，就能实现整模成品的同步推出。

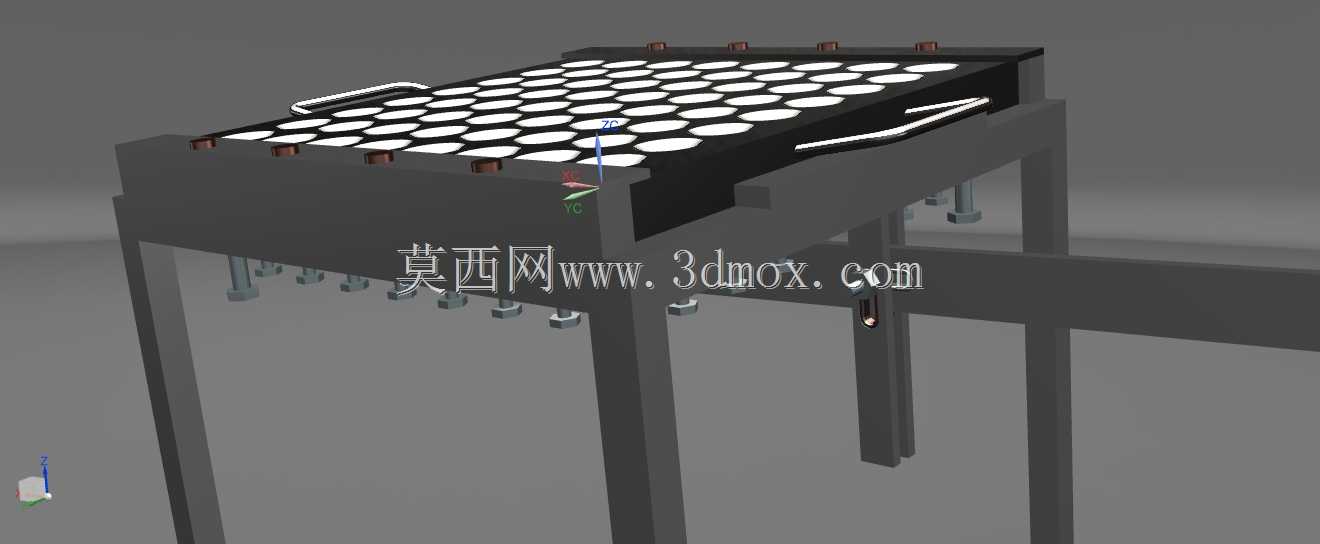

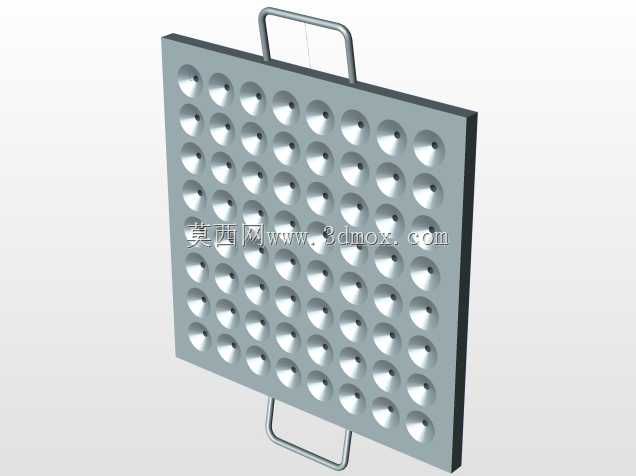

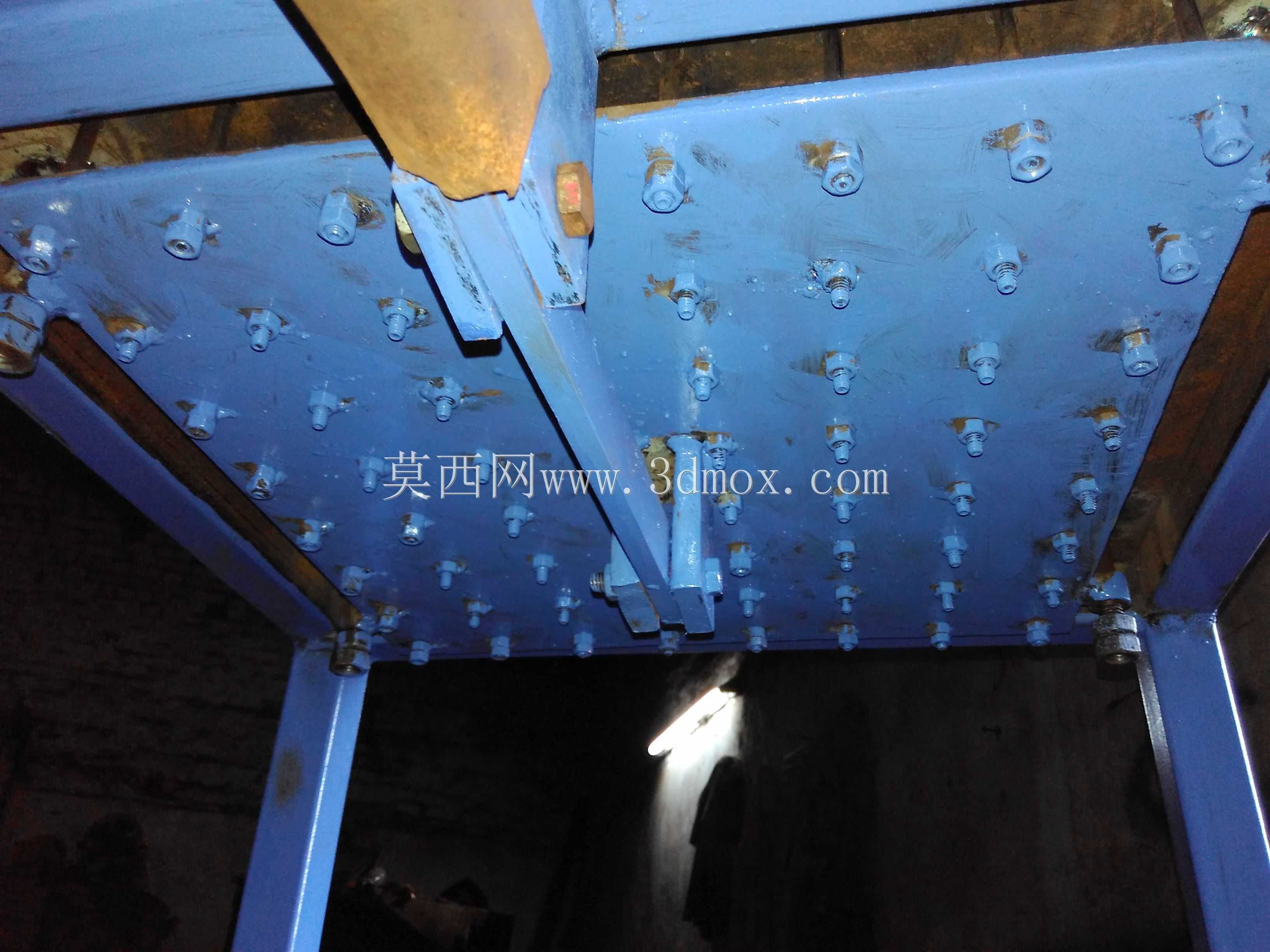

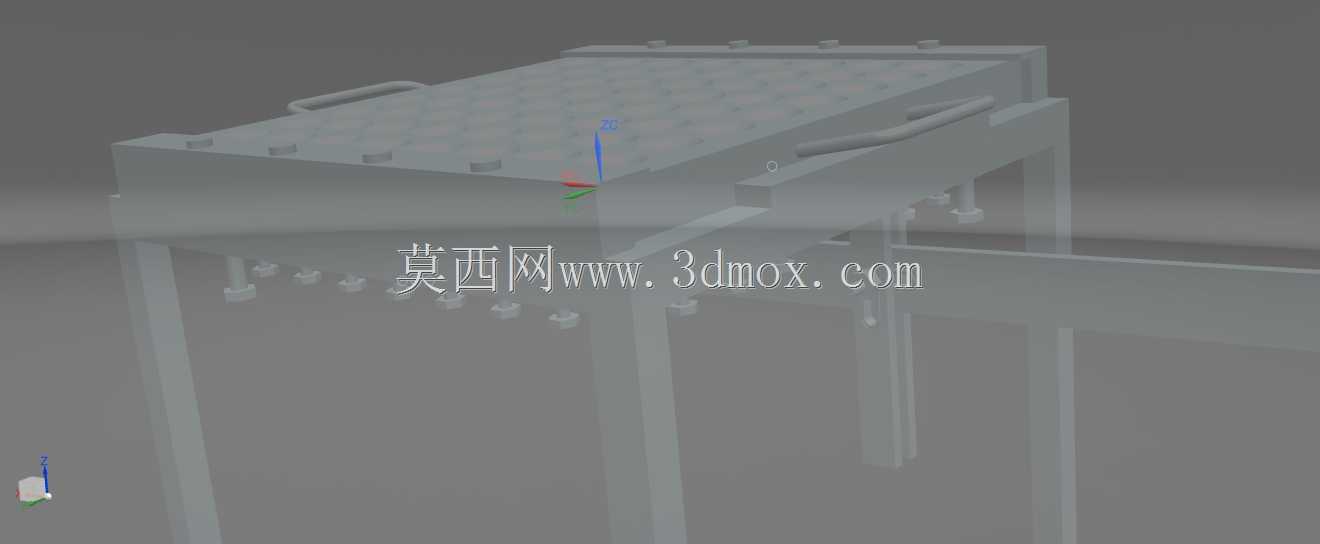

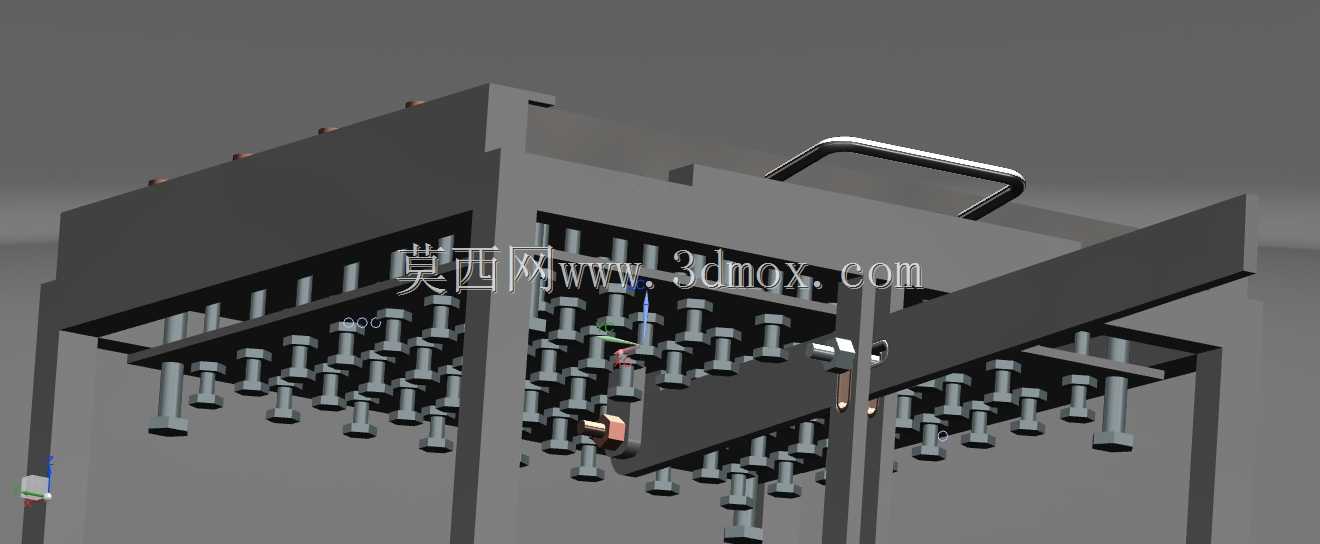

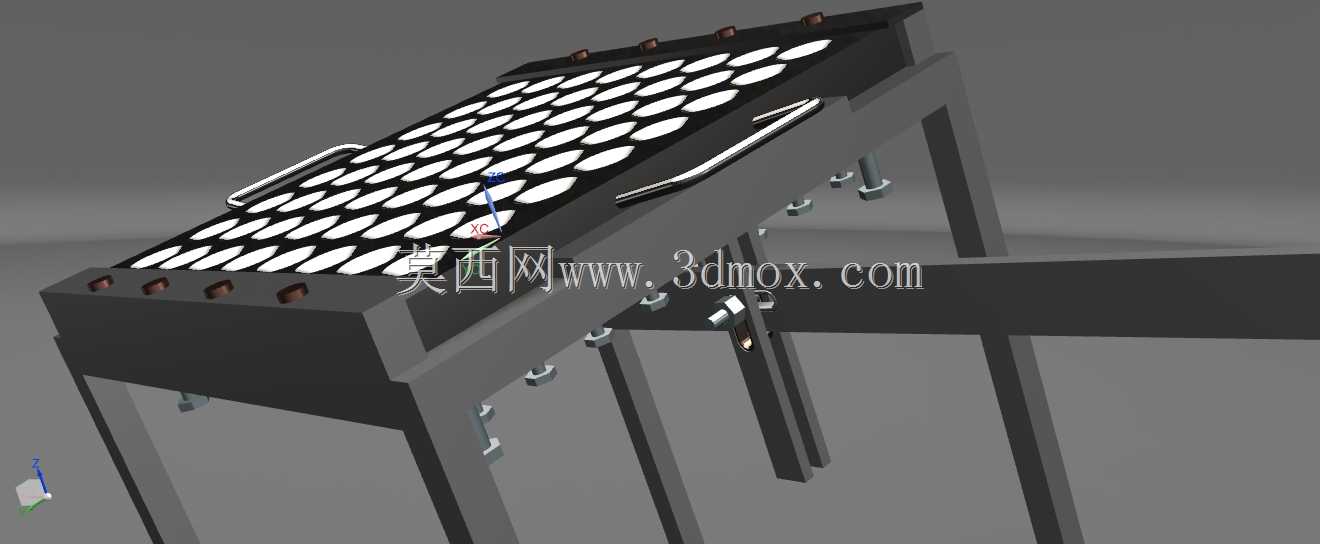

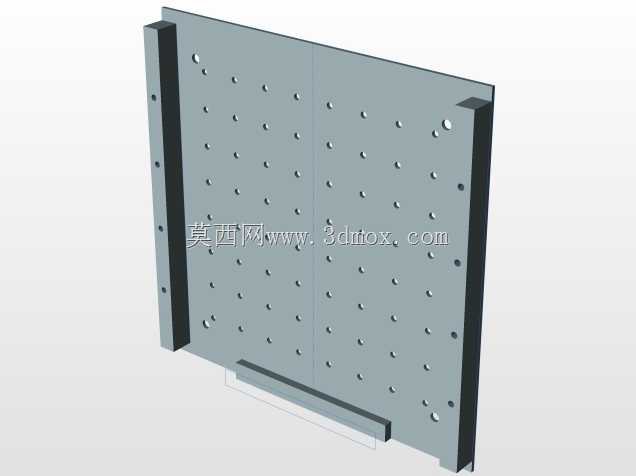

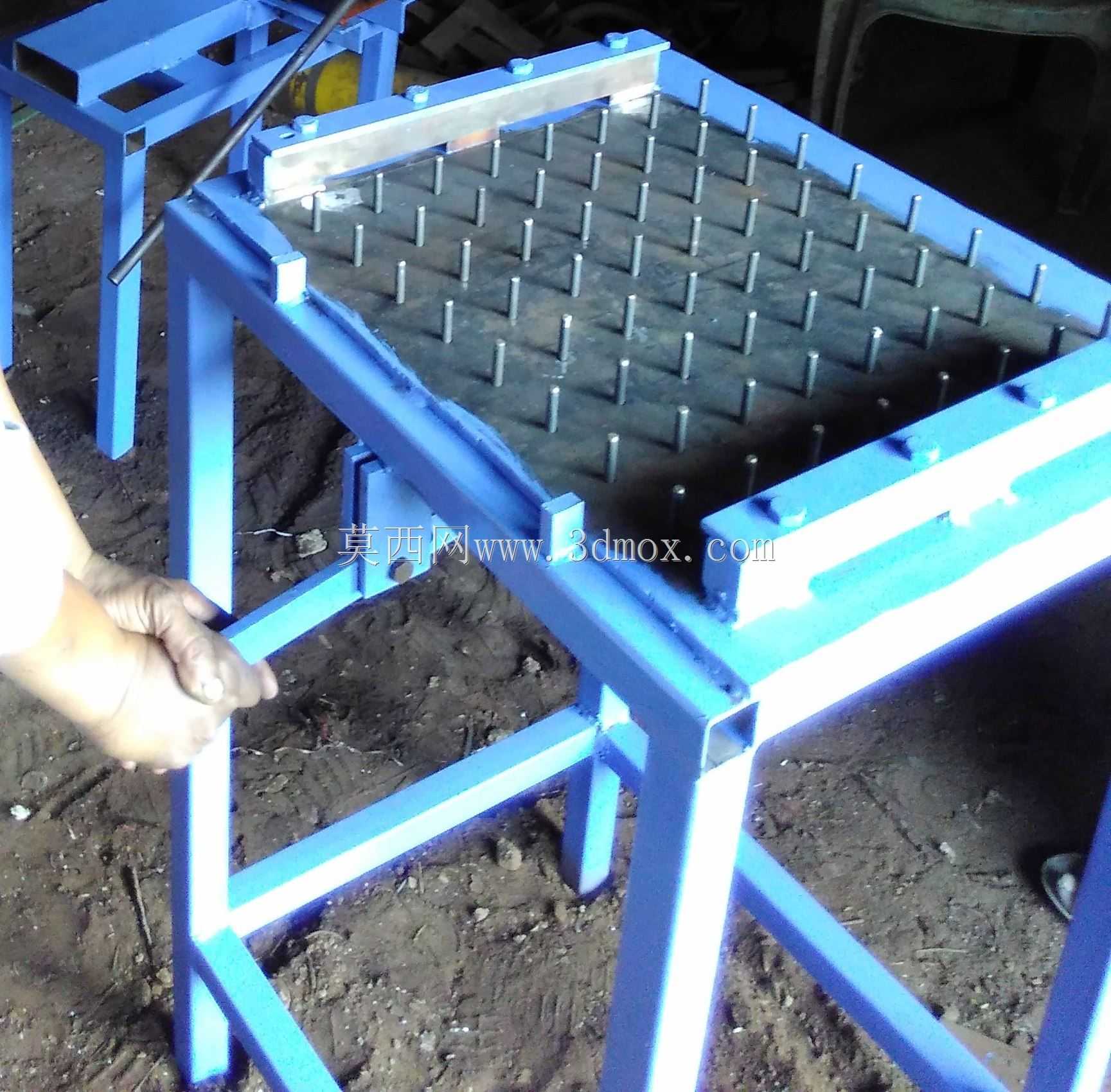

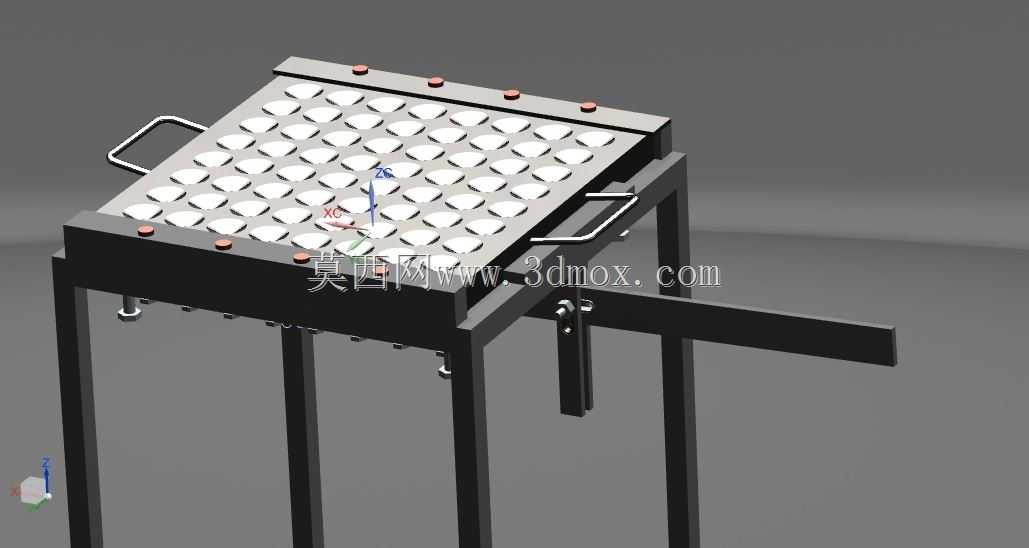

　　从功能实现逻辑来看，整套装置完全依靠手动杠杆机构提供推料动力，没有接入任何外部电源、液压源或气动回路，整套动作的力传递路径经过杠杆比的匹配优化，操作人员仅需单手扳动伸出的操作杆，就能通过内部的连杆传动结构，带动推料板整体平稳抬升，将模腔内所有硫化完成的气门橡胶件同步顶出模腔表面，单次动作即可完成整模数十件产品的脱模，相比人工逐件取件的作业方式，单模取件时间可压缩至原来的五分之一，同时操作人员的手部无需靠近高温模腔区域，作业安全性得到明显提升。装置顶部的承料台采用阵列式排布的让位孔设计，每个孔位精准对应模具上的单个气门成型腔，推料杆与孔位的配合间隙控制在0.1mm以内，既保证推料过程中不会刮伤橡胶件的外圆柱面，也能避免推料时橡胶件被挤压变形，推料到位后所有成品会整齐排布在承料台表面，操作人员可直接一次性收集整模产品，无需反复对位捡拾。

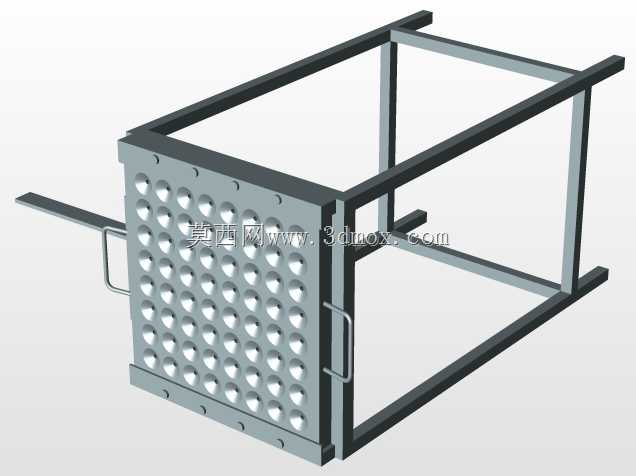

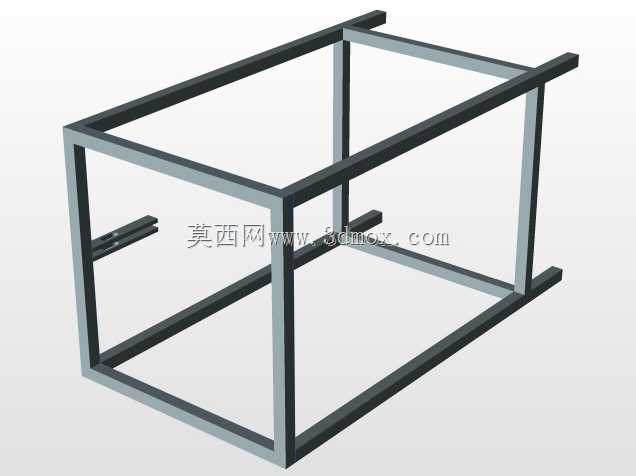

　　结构设计层面，整套装置采用框架式方管焊接机架作为承载主体，机架的底部安装尺寸完全匹配常规100吨以内立式液压橡胶成型机的工作台T型槽间距，可直接通过T型螺栓固定在设备工作台上，安装时仅需调整装置与上模的同轴度，保证推料板的升降行程与模具开模行程匹配即可，安装调试全程不超过2小时，适配性极强。承料台两侧加装了不锈钢材质的提手把手，方便在更换不同规格气门模具时，快速拆卸更换对应孔位的承料板，换型调整的操作门槛极低，一线生产人员无需经过专门培训即可完成换型操作。杠杆操作杆的伸出长度经过人机工程学校核，操作时的施力点距离地面高度保持在900mm-1100mm的区间内，符合成年操作人员站立作业的舒适施力范围，长时间重复操作也不会产生明显的肢体疲劳。装置的所有传动铰接点都加装了自润滑铜套，日常生产中仅需每月加注一次润滑脂即可保证动作顺畅，没有易损的电子元件或密封件，后期维护成本极低，适合中小型自行车零配件生产车间的批量使用场景。

　　考虑到橡胶成型车间的作业环境存在一定的橡胶挥发物、模具脱模剂喷洒的情况，整套装置的外露金属部件都做了发黑防锈处理，承料台表面采用拉丝不锈钢材质，既不会被脱模剂腐蚀生锈，也方便日常生产结束后的清洁擦拭，避免残留的橡胶碎屑堆积在孔位间隙中影响推料精度。推料板的升降行程设置了硬限位结构，可根据不同模具的型腔深度调整限位螺栓的位置，保证推料时既能够将成品完全顶出模腔，又不会因为行程过大碰撞到上模结构，避免对模具造成意外损伤。在实际生产验证中，这套推料装置适配的单模气门型腔数量可达100件以上，单次推料动作的完成时间不超过2秒，推料过程中成品的脱落率达到100%，不存在卡滞在模腔内的情况，完全能够满足三班倒连续生产的使用强度要求。
