拖挂车辆用方管式悬挂装置接收管结构

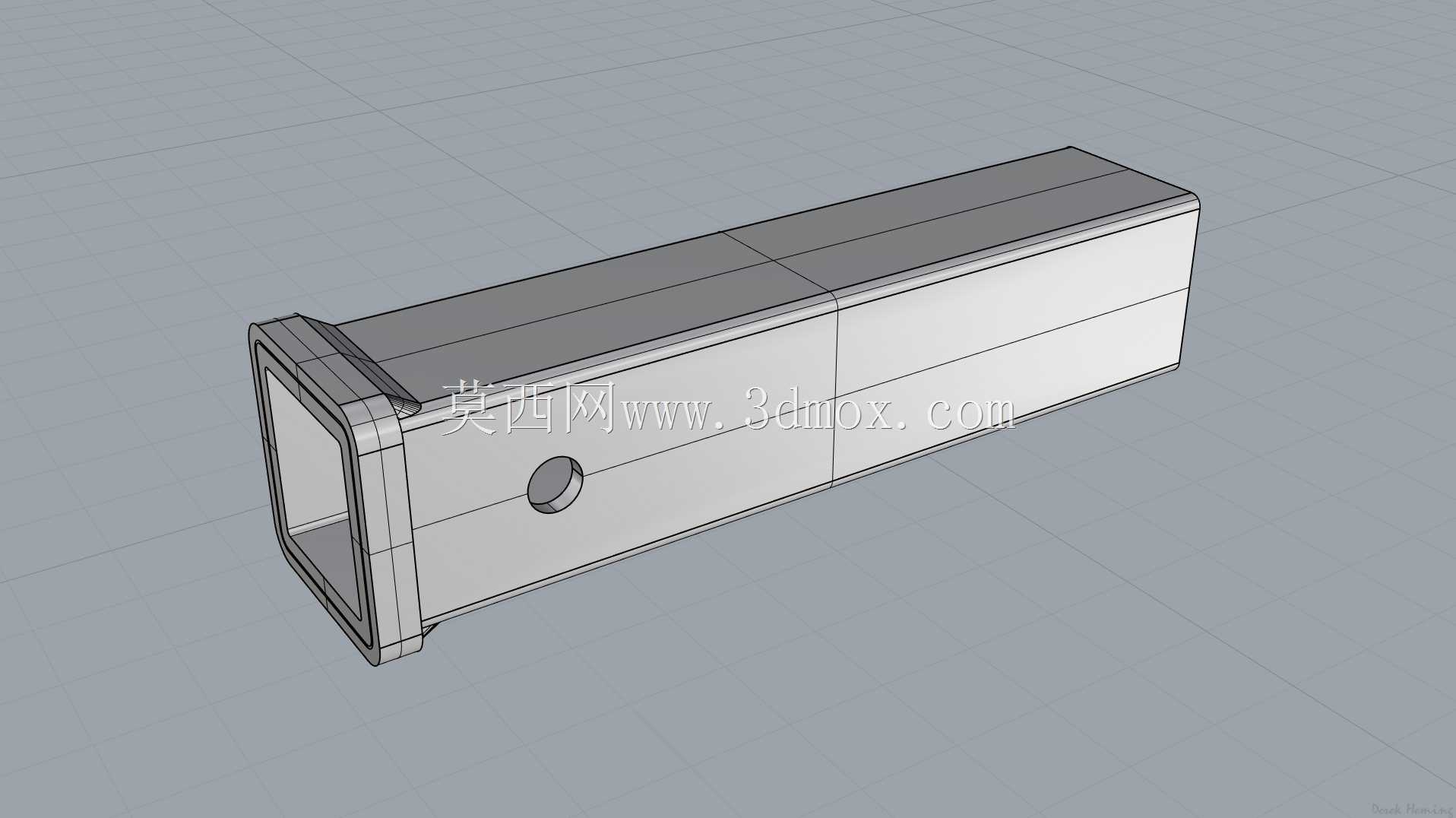

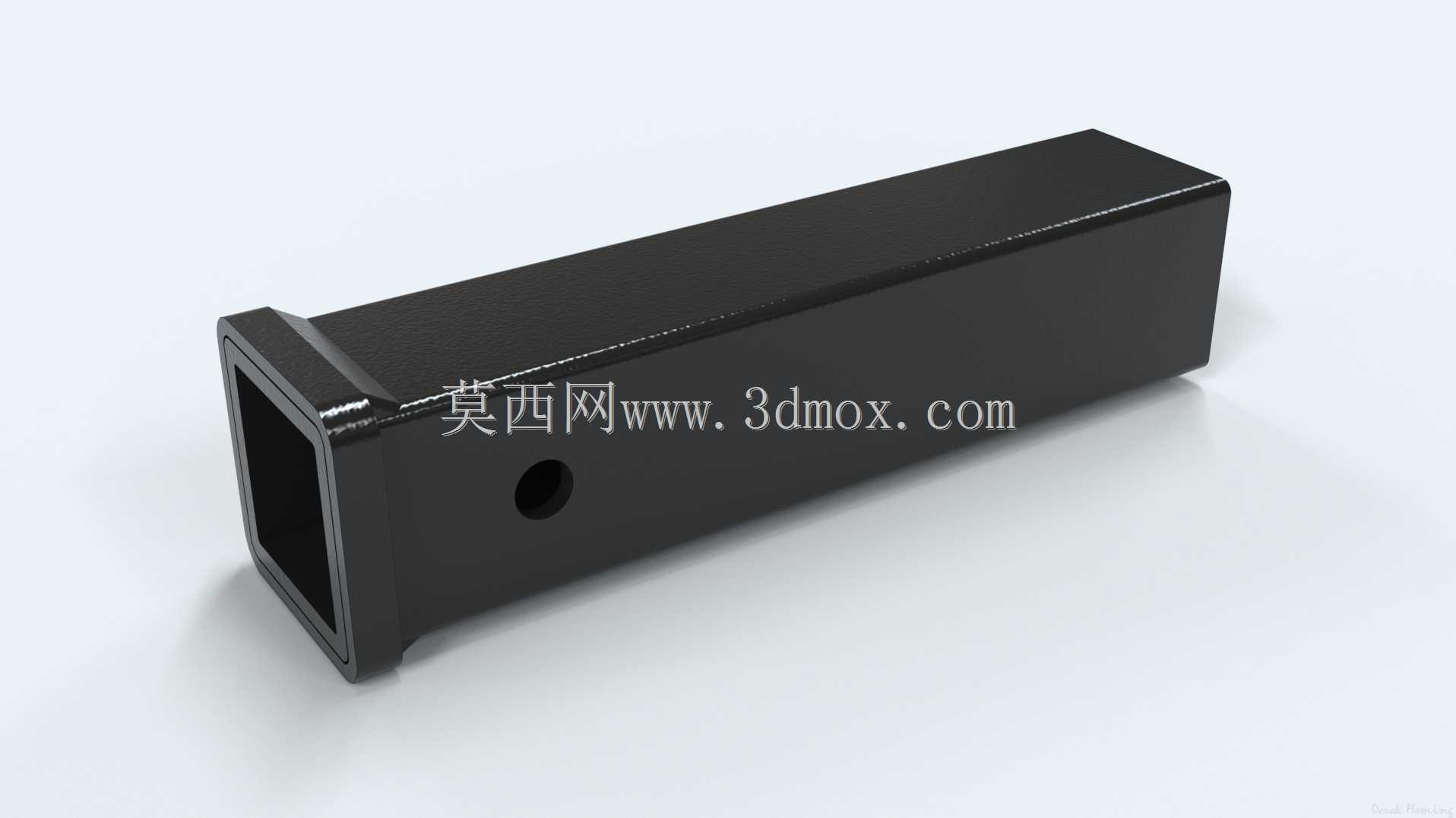

　　在拖挂类运输作业场景中，悬挂装置接收管是承担主车与拖挂单元载荷传递、连接定位的核心受力构件，这类部件广泛应用于轻型货运拖车、户外旅居拖挂、农用机具拖挂、小型工程附属拖具的后挂接系统中，直接决定拖挂行驶过程的连接可靠性与载荷传递稳定性。不同于普通焊接式挂接座，这款方管结构的接收管采用一体式带法兰端的成型结构，主体截面为标准方形空心截面，能够与主流方柄式拖挂插臂形成稳定的套接配合，套接段的内壁公差经过严格控制，既保证插臂能够顺畅插入完成装配，又能避免配合间隙过大导致行驶过程中出现旷量异响、交变载荷冲击加剧的问题。从结构设计逻辑来看，接收管的法兰端是与主车车架后横梁连接的安装基准面，法兰边做了加厚处理，

　　能够分散套接部位传递过来的纵向牵引力、垂直方向的支撑载荷以及行驶过程中产生的侧向扭转力，避免应力集中在焊缝位置导致连接失效。管身侧面开设的径向通孔是插销定位的配合孔位，当拖挂插臂完全插入接收管内部到位后，对应的插销孔会与管身孔位同轴对齐，穿入高强度防脱插销后即可完成轴向定位，防止拖挂插臂在行驶颠簸过程中从管内脱出，孔位的位置精度直接决定插销装配的顺畅度，建模过程中需要严格保证孔中心与管身端面的距离公差，同时保证孔轴线与管身两个相邻侧壁的垂直度，避免插销装配时出现别卡问题。这款接收管的整体外形采用等截面方管延伸结构，安装边界需要匹配主车后车架的安装空间，法兰端的安装面需要与车架横梁的贴合面完全贴合，

　　焊接或者螺栓连接时要保证接收管的轴线与车辆纵向中心线平行，避免拖挂行驶过程中出现行驶偏斜、轮胎偏磨的问题。管身的长度设计需要兼顾插臂套接深度与车尾离去角要求，套接深度过短会导致配合面不足，受力时容易出现插臂弯折或者管口变形的问题，长度过长则会凸出车尾过多，影响车辆通过性，同时在非拖挂状态下增加车尾刮碰障碍物的风险。在实际建模过程中，这类受力构件需要重点关注壁厚的均匀性，方管的内外壁圆角要符合实际冷拔型材的成型特征，避免出现直角尖锐结构导致的应力集中问题，法兰与管身的过渡位置要设置合理的铸造或者焊接圆角，分散应力传递路径。从实际使用场景来看，这类接收管除了承担常规拖挂连接功能外，还可以扩展适配不同的拖挂附件，比如后置自行车架、行李框、

　　救援拖钩等附属装置，只要附件的连接插臂尺寸与接收管内孔尺寸匹配，都可以通过插销定位快速完成装配，这就要求管身的内孔尺寸具备良好的通用性，符合行业通用的方口挂接尺寸规范。在结构强度层面，管身的壁厚选择需要匹配额定拖挂载荷，侧壁的定位孔周边是应力集中区域，建模时可以适当做孔边的局部加厚或者倒圆角处理，降低孔位开裂的风险，法兰端的连接点位分布要保证受力均匀，避免单个连接点受力过大导致连接失效。不同于异形结构的挂接组件，这种方管式接收管的结构对称性好，加工工艺性强，既可以采用型材焊接成型，也可以通过整体铸造成型后做机加工保证配合尺寸，建模时需要充分考虑不同加工工艺的结构特征，比如焊接结构需要预留焊缝位置，铸造结构需要考虑拔模斜度与壁厚均匀性。在装配验证环节，需要模拟插臂插入的全行程过程，检查是否存在结构干涉，同时模拟不同工况下的载荷传递路径，确认法兰连接面、管身套接段、插销孔位这几个核心受力区域的结构强度满足使用要求，还要考虑户外使用环境下的防腐需求，结构设计要避免出现容易积留泥水的封闭死角，减少后期使用过程中的锈蚀风险。
