制鞋工序用鞋侧压合加工设备结构

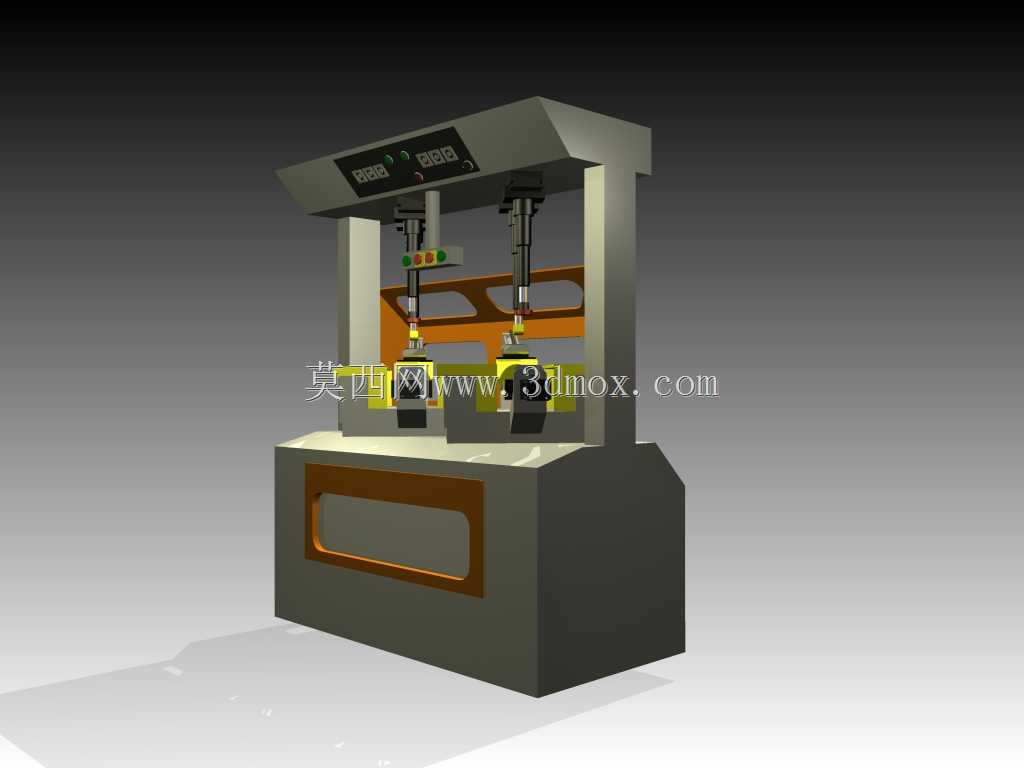

　　这款设备是面向制鞋生产流程中帮面与鞋底侧部粘合工序设计的专用压合装备，在制鞋车间的成型工段承担核心压合作业，区别于通用立式压力机的全端面施压逻辑，其压合执行端采用多组可调式压头布局，可适配不同鞋型的侧部曲面轮廓，避免压合作业中出现局部压力不足导致的开胶问题，或是压力过载造成的帮面褶皱、鞋底形变缺陷。从结构布局来看，设备采用下置机架承托工作台的落地式设计，下部柜体预留了电气控制元件与气动或液压动力单元的安装空间，机架主体采用方钢焊接框架搭配外覆钣金护板的结构，兼顾结构刚性与车间日常清洁维护的便利性，工作台面设置了可快速更换的鞋型定位工装，不同尺码、款式的鞋楦可通过快换结构固定在工作台指定位置，无需反复调整压头基准位置，

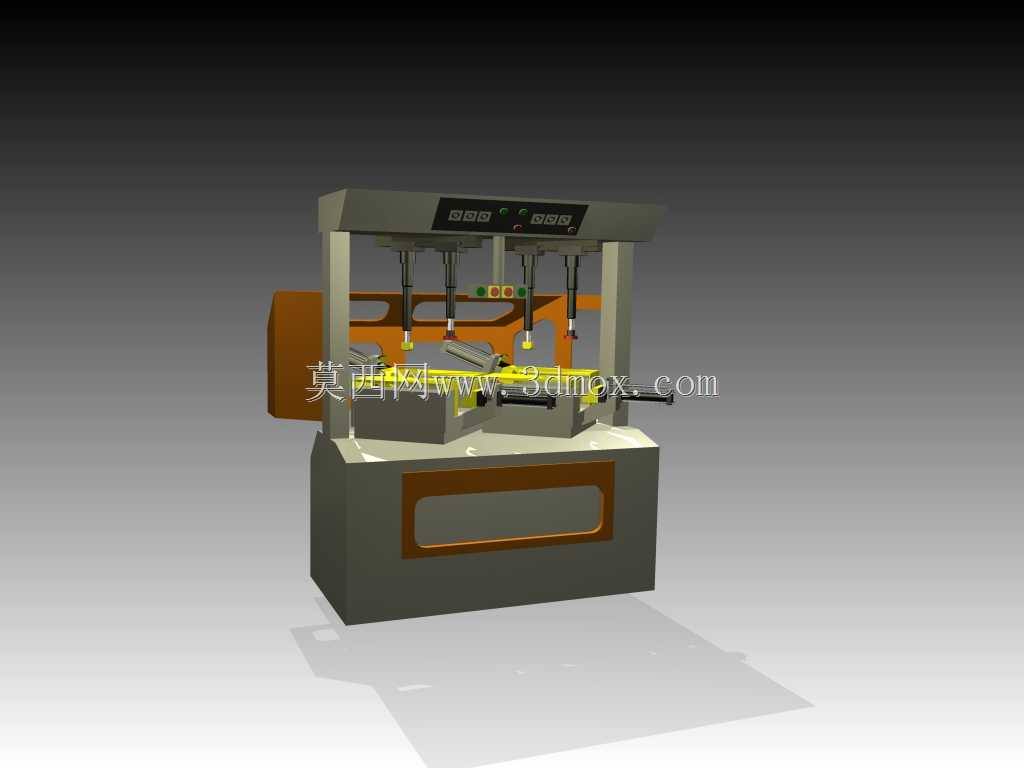

　　能有效缩短产线换型的调试时间。上部的压头安装横梁采用可升降调节的导向结构，四组独立压头分别对应鞋身两侧的前掌、腰窝、后跟等关键粘合区域，每个压头都带有独立的压力调节与行程限位结构，可根据不同鞋材的压合工艺要求单独调整压下量与施压压力，比如针对皮革面料的鞋款可适当降低压头压力、延长保压时间，针对橡塑材质鞋底的鞋款可提升对应位置压头的压力值，保证粘合面的胶水充分浸润固化。操作区域设置在设备正面中部，控制按钮与状态指示灯布置在操作人员伸手可及的高度，两侧设置的安全防护挡板可避免压合作业中操作人员肢体误入压合区域，设备的动力管线全部内置在机架与横梁的内部空腔中，仅在压头连接位置预留柔性管线接头，既避免车间生产中管线被物料剐蹭损坏，

　　也能减少管线外露带来的清洁死角。从安装边界来看，设备整体占地尺寸适配中小型制鞋车间的工位排布需求，不需要额外做地基预埋处理，放置在水平硬化车间地面上调整脚杯水平度即可投入使用，设备后部预留了动力接口与维护检修门，日常维护时不需要移动设备主体即可完成动力元件的检修更换、滤芯更换等常规保养作业。在实际生产场景中，该设备可衔接刷胶、烘干工序的输出端，完成刷胶烘干后的鞋坯放置在定位工装上，启动设备后压头按照预设的行程顺序下压，按照工艺要求完成设定时长的保压后自动抬升，操作人员即可取出压合完成的鞋坯转入下一道冷定型工序，相比传统的手工滚轮压合侧部的作业方式，该设备的压合压力一致性更好，单工位作业效率可提升三倍以上，

　　同时能避免人工操作时压力不均导致的侧部开胶返修问题，有效降低产线的不良品率。设计过程中针对制鞋车间多粉尘、多胶水挥发物的使用环境，所有导向轴表面都做了硬铬镀层处理，搭配带防尘密封圈的直线轴承，可避免粉尘进入导向副造成的磨损卡滞问题，电气元件全部选用IP54以上防护等级的型号，可适应车间内湿度较高、存在少量挥发性有机物的作业环境，设备的外覆钣金表面采用静电喷塑处理，耐日常清洁剂擦拭，不会因为长期接触胶水、鞋材处理剂出现表层锈蚀脱落的问题。压头的接触端采用软质耐油橡胶材质，可在施压过程中贴合鞋侧的曲面变化，同时不会在鞋材表面留下压痕，针对特殊款式的鞋型，还可以更换对应轮廓的压头胶块，不需要改动设备的主体结构即可适配新的生产需求。工作台的定位工装采用模块化设计，不同鞋楦对应的定位块可通过定位销快速装拆，换型时仅需更换对应工装、调整对应压头的行程参数即可完成整线换产，适配多品种小批量的制鞋生产模式。
