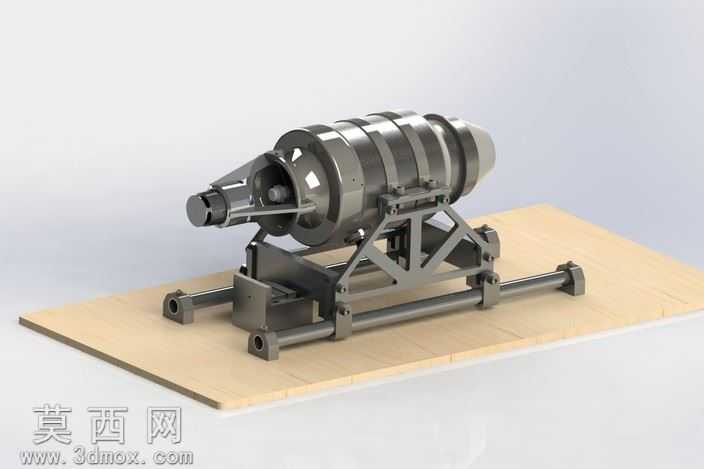

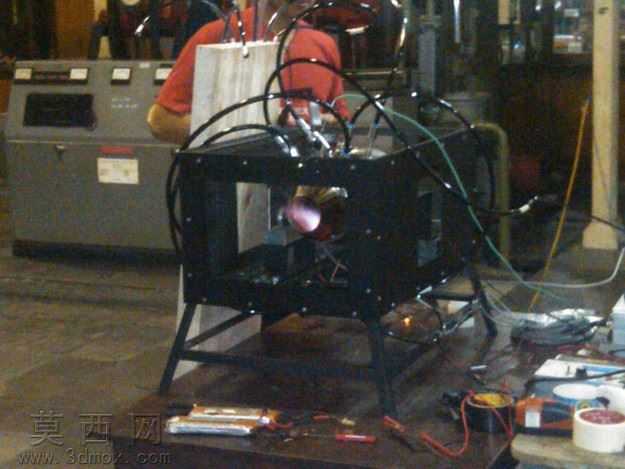

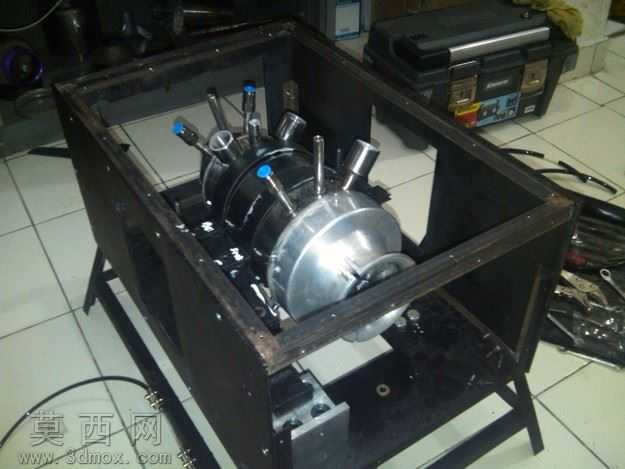

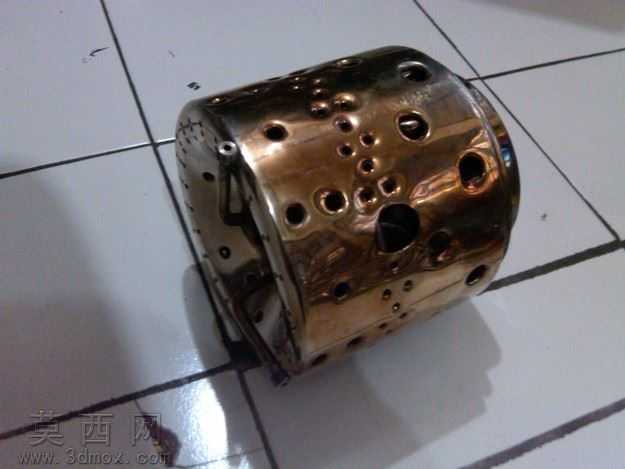

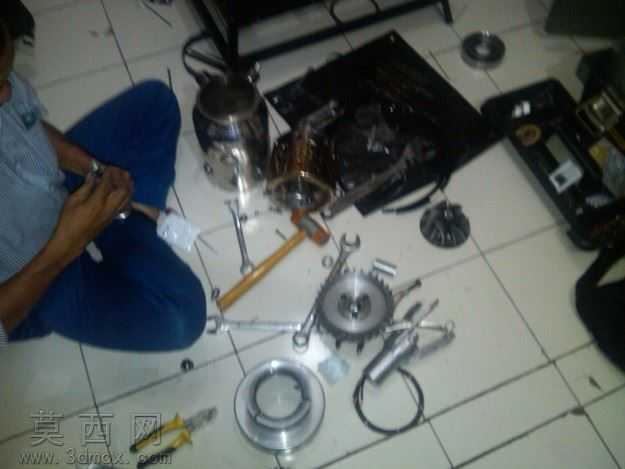

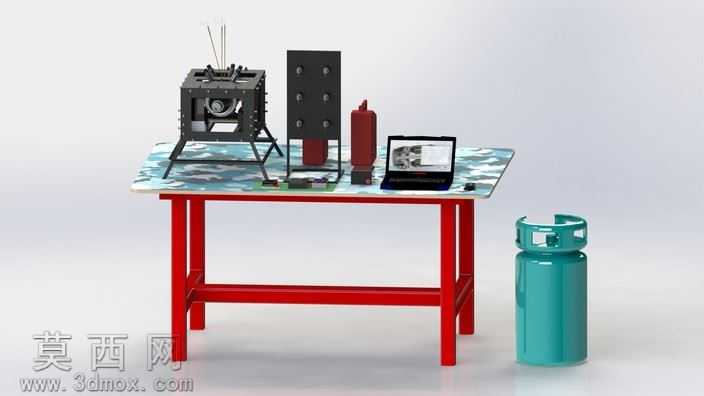

微型涡轮喷气发动机TJE500FH结构设计

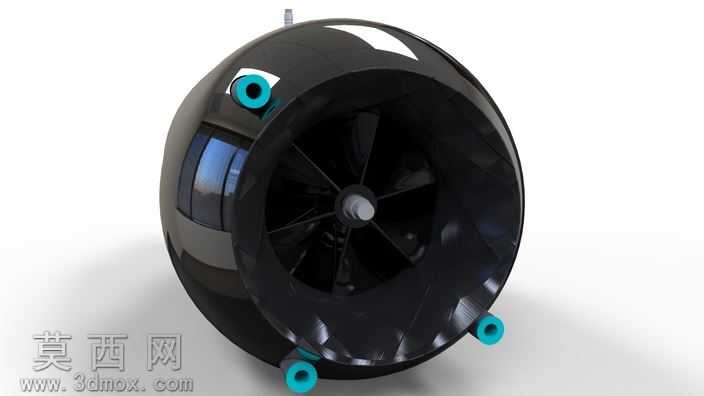

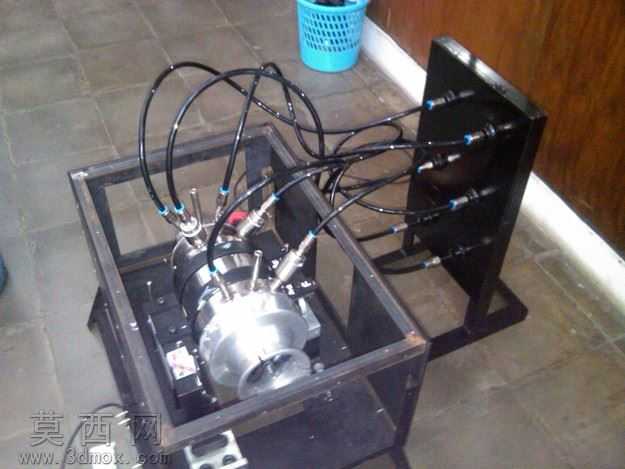

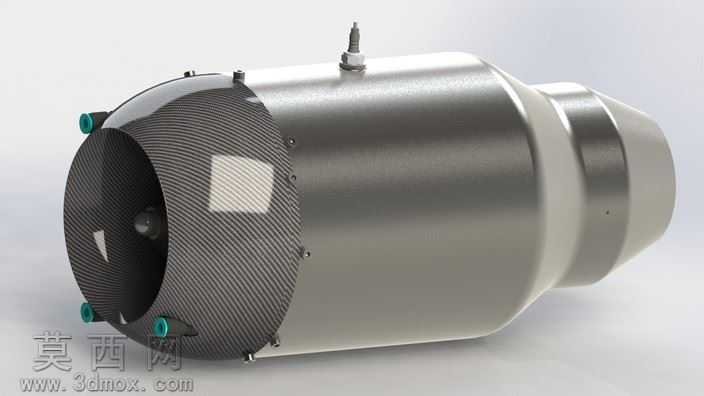

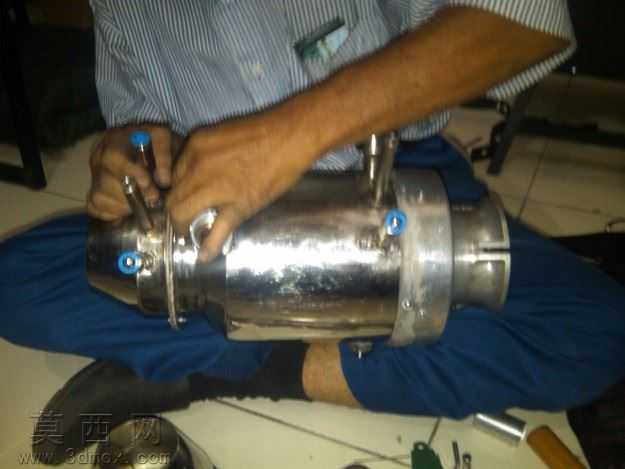

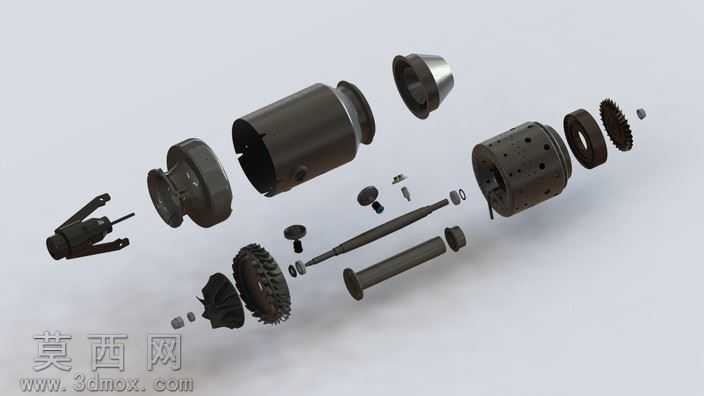

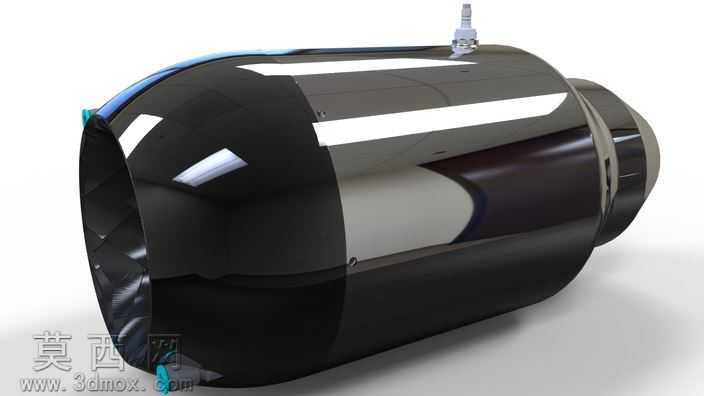

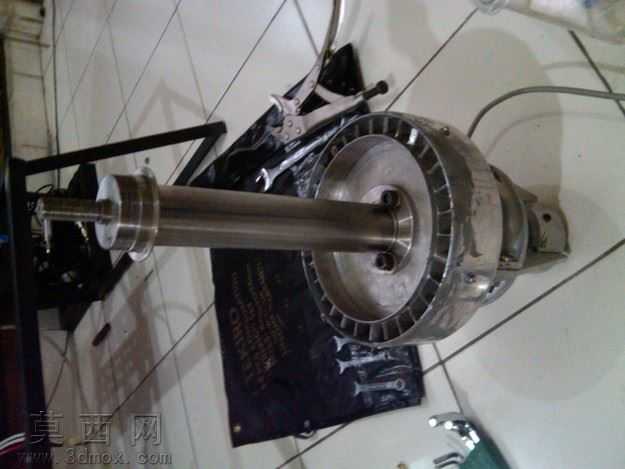

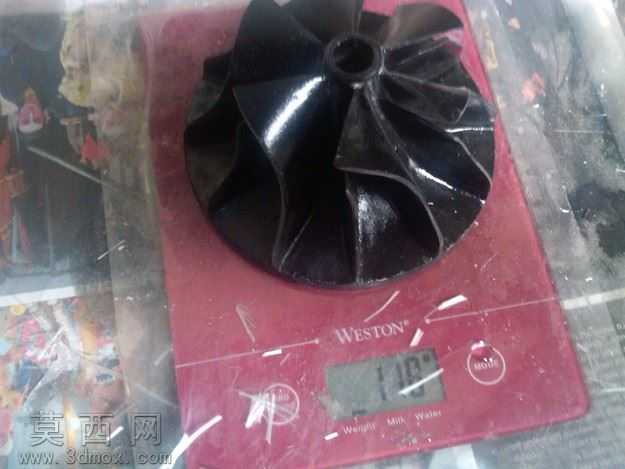

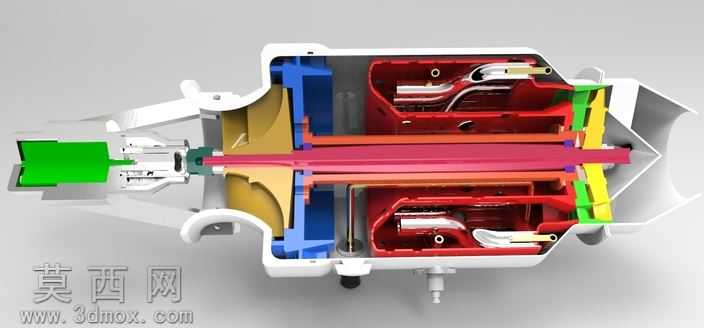

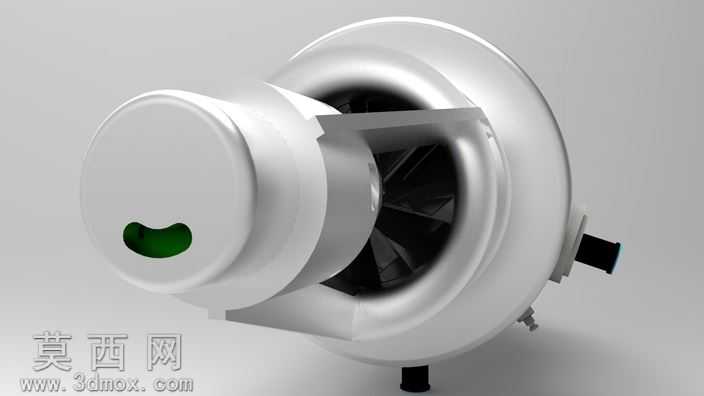

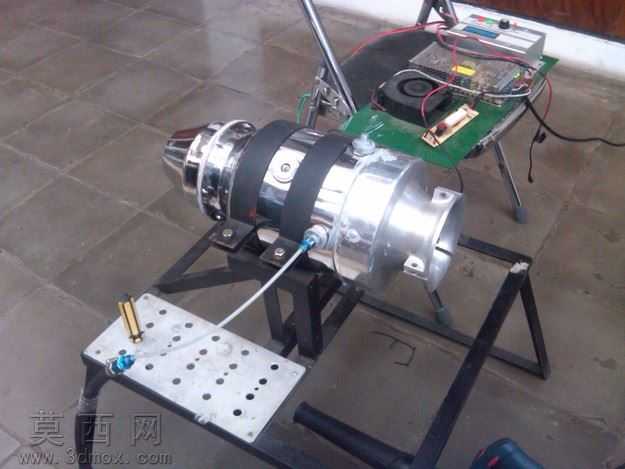

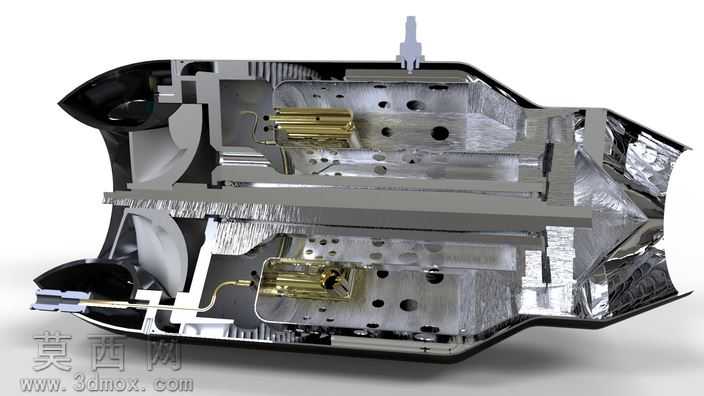

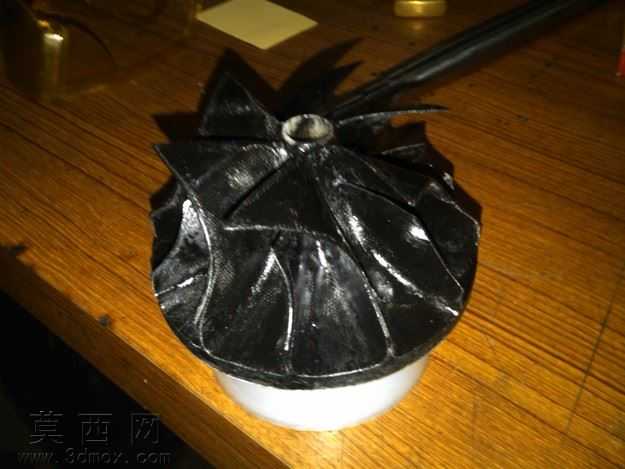

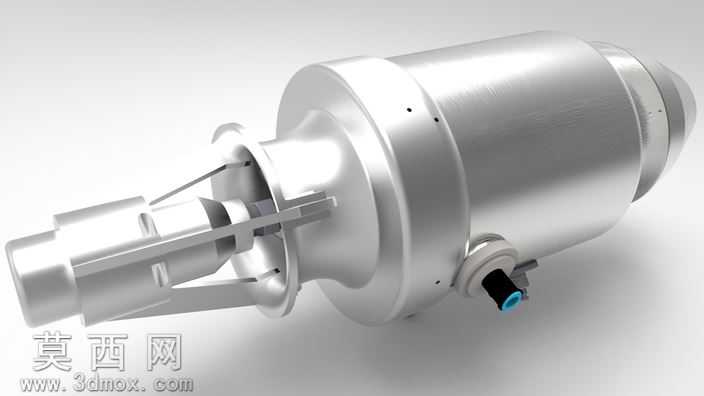

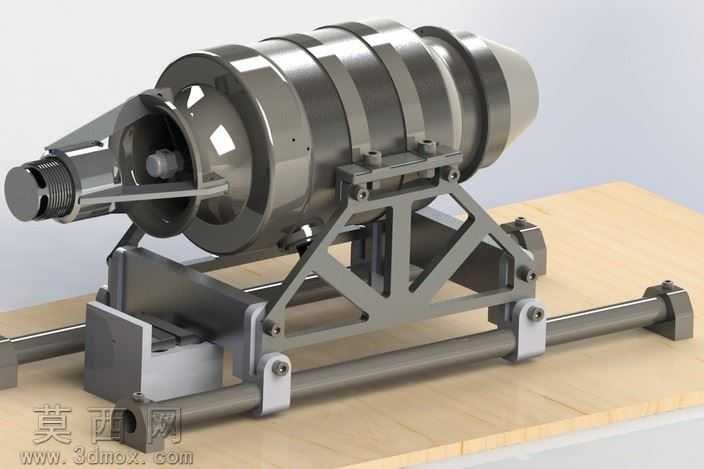

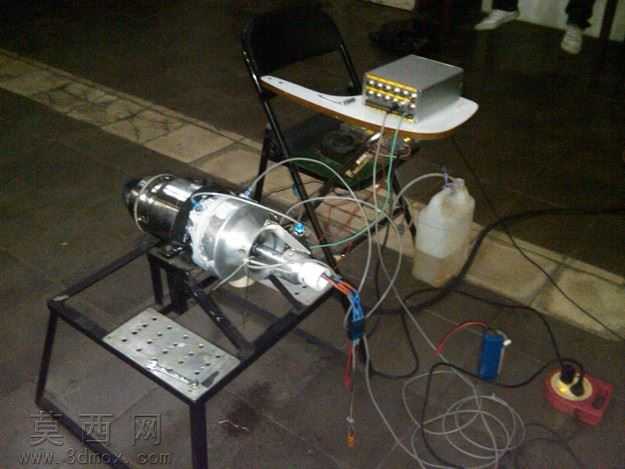

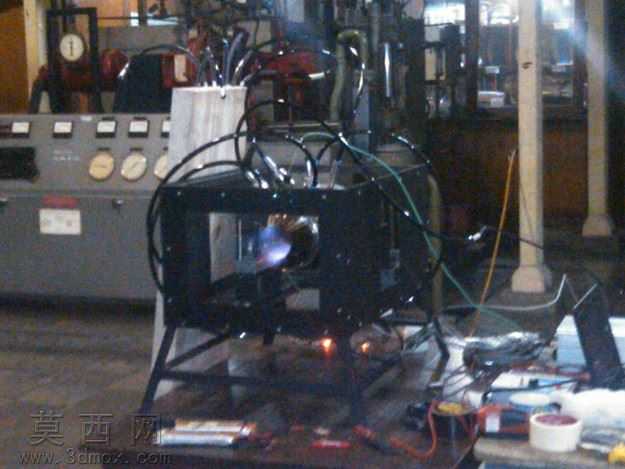

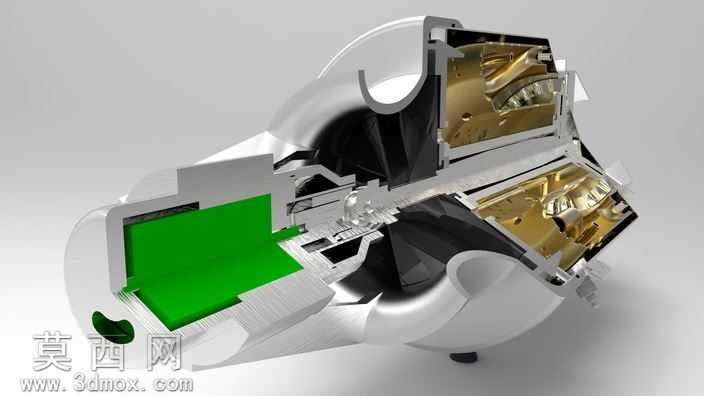

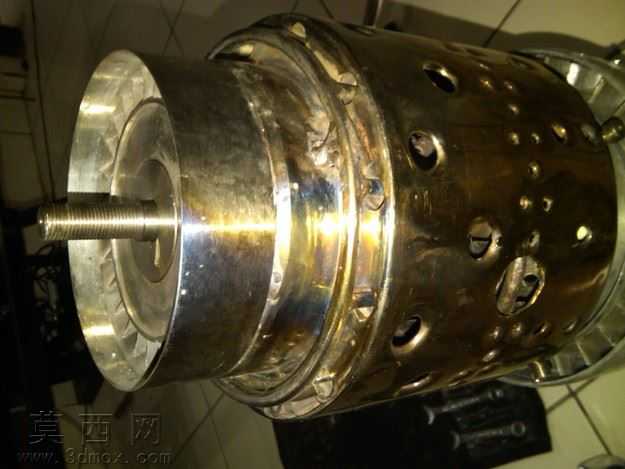

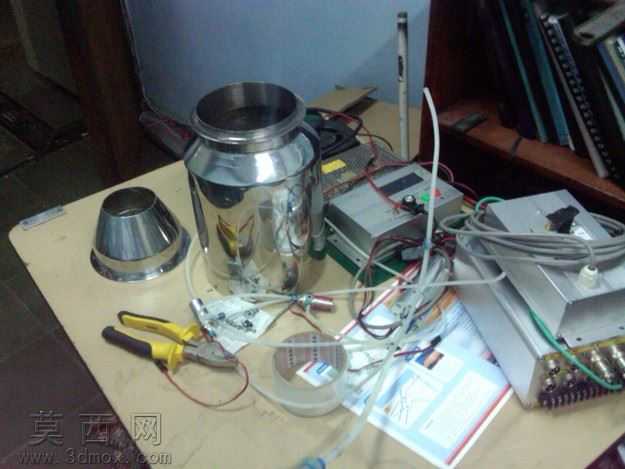

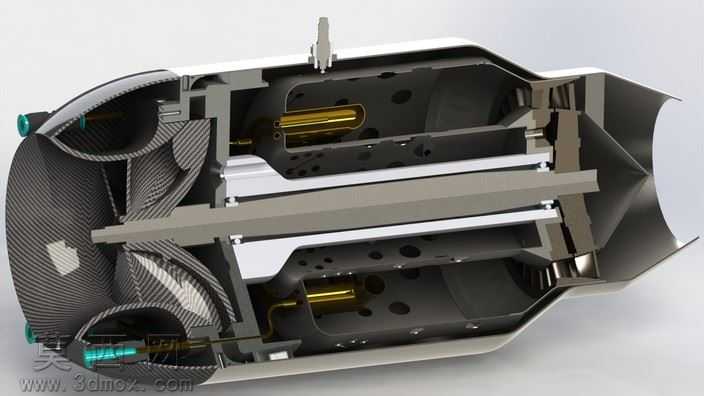

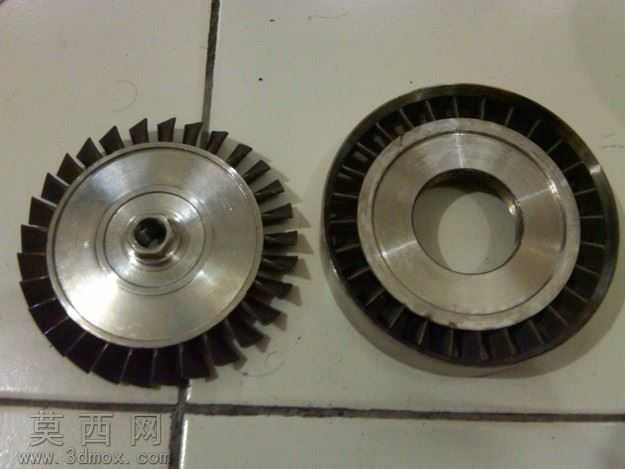

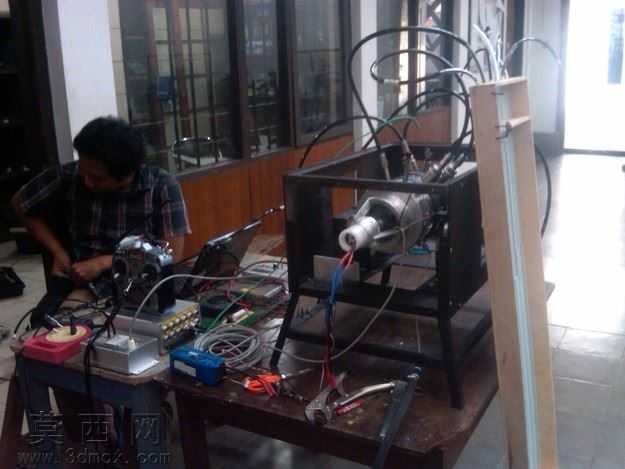

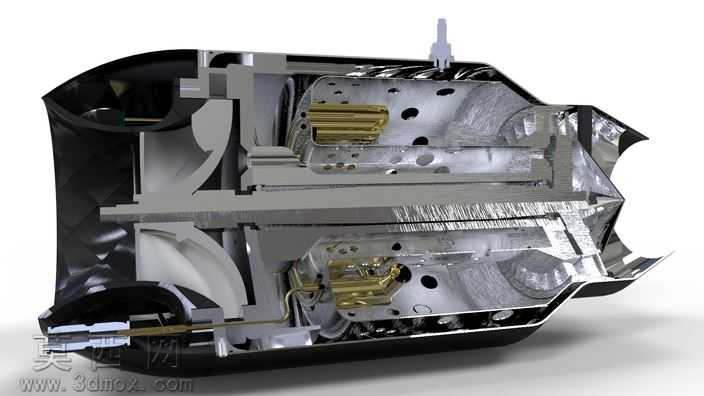

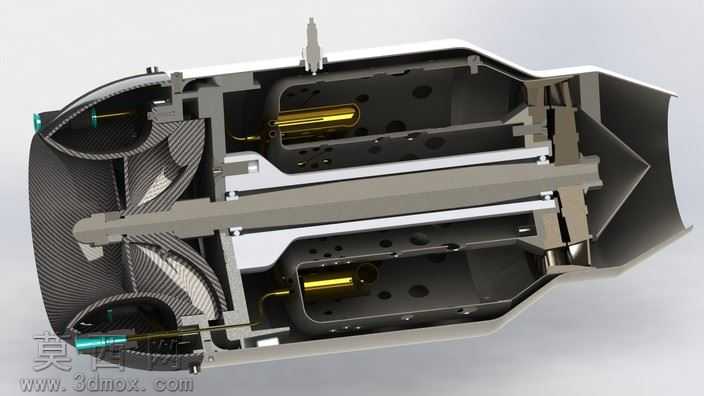

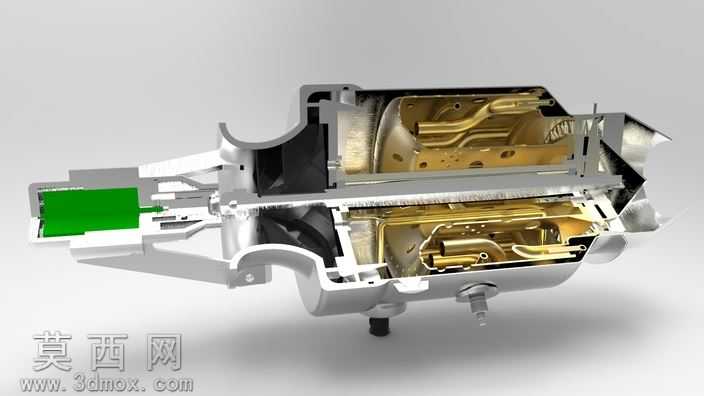

本作品为微型涡轮喷气发动机TJE500FH的三维结构设计，整体采用剖面展示形式呈现内部完整构造，建模过程严格遵循微型涡喷发动机的工作原理与结构逻辑，对进气段、压气机段、燃烧室段、涡轮段以及尾喷管段进行了全参数化的精准建模。模型在渲染阶段采用了差异化材质区分不同功能部件：压气机与涡轮叶片部分采用碳纤维纹理材质，还原微型航发常用的轻量化高强度复合材料特征；机匣主体采用哑光金属灰材质，体现航空铝合金的加工质感；燃烧室内部的燃油管路与喷油部件采用亮面金色金属材质，清晰标识出燃油供给系统的布局；传动轴与核心承力结构采用深灰色金属材质，突出核心传动部件的刚性特征。结构设计上，模型完整还原了单转子微型涡喷的典型布局：进气道采用收敛型设计引导来流进入压气机，离心式压气机叶轮通过高速旋转对空气做功增压，高压空气进入环形燃烧室与喷油嘴喷出的雾化燃油混合燃烧，高温高压燃气驱动向心涡轮旋转，涡轮通过中心传动轴带动压气机持续运转，做功后的燃气通过收敛型尾喷管高速排出产生推力。建模过程中对各部件的装配关系进行了严谨的约束匹配，保证转子部件与静子部件的间隙符合微型涡喷的实际设计要求，油路、气路的走向清晰可辨，既可以作为航空动力科普的展示模型，也能够为微型涡喷发动机的原理学习、结构验证提供直观的三维参考，帮助学习者快速理解微型喷气发动机的工作逻辑与各部件的功能配合关系。
