40安培重型延长线NEMA6-50插头结构

　　在工业焊接作业、大功率临时供电场景中，供电连接部件的可靠性直接决定作业连续性与用电安全，这款适配40安培载流规格的NEMA 6-50插头，正是针对重型延长线端头连接需求开发的结构件，主要匹配3-8AWG规格的动力导线，为焊接设备、大功率工业机具提供稳定的市电接入端。

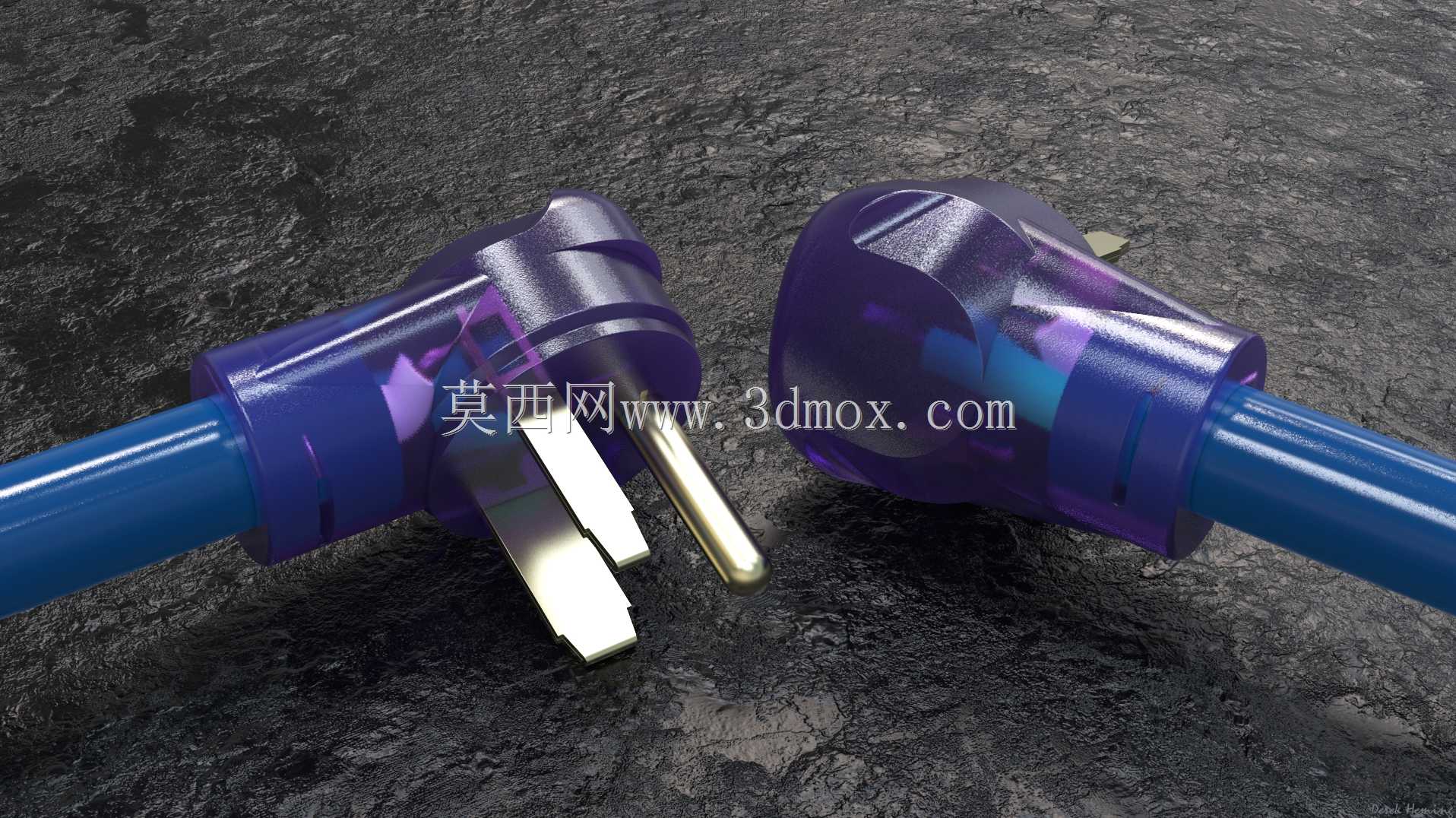

　　从实际应用场景来看，这类插头常出现在工厂车间临时工位布线、户外焊接作业供电、重型设备检修临时取电等场景，这类场景普遍存在线缆拖拽频繁、插拔受力大、环境存在粉尘或轻微磕碰的情况，因此结构设计上首先考虑的是耐拖拽、抗形变的性能。插头外壳采用半透明高强度绝缘材质，既可以通过半透明结构观察内部导线压接、端子就位的状态，方便装配与后期检修排查，也能在日常使用中抵御轻微的外力冲击，避免外壳开裂导致内部带电部件外露。

　　端子布局遵循NEMA 6-50的标准规范，三个插片的间距、伸出长度、截面尺寸均严格匹配对应插座的插接公差，其中接地插片与相线插片做了差异化的尺寸与位置设计，从结构上杜绝反插、错插的可能，避免因接线错误导致设备烧毁或触电风险。插片本身采用高导电率的铜基材质，表面做镀层处理，降低长期插拔后的接触电阻，减少大电流通过时的发热问题，适配40安培持续载流的工况要求，避免长时间满负荷工作时出现温升过高的隐患。

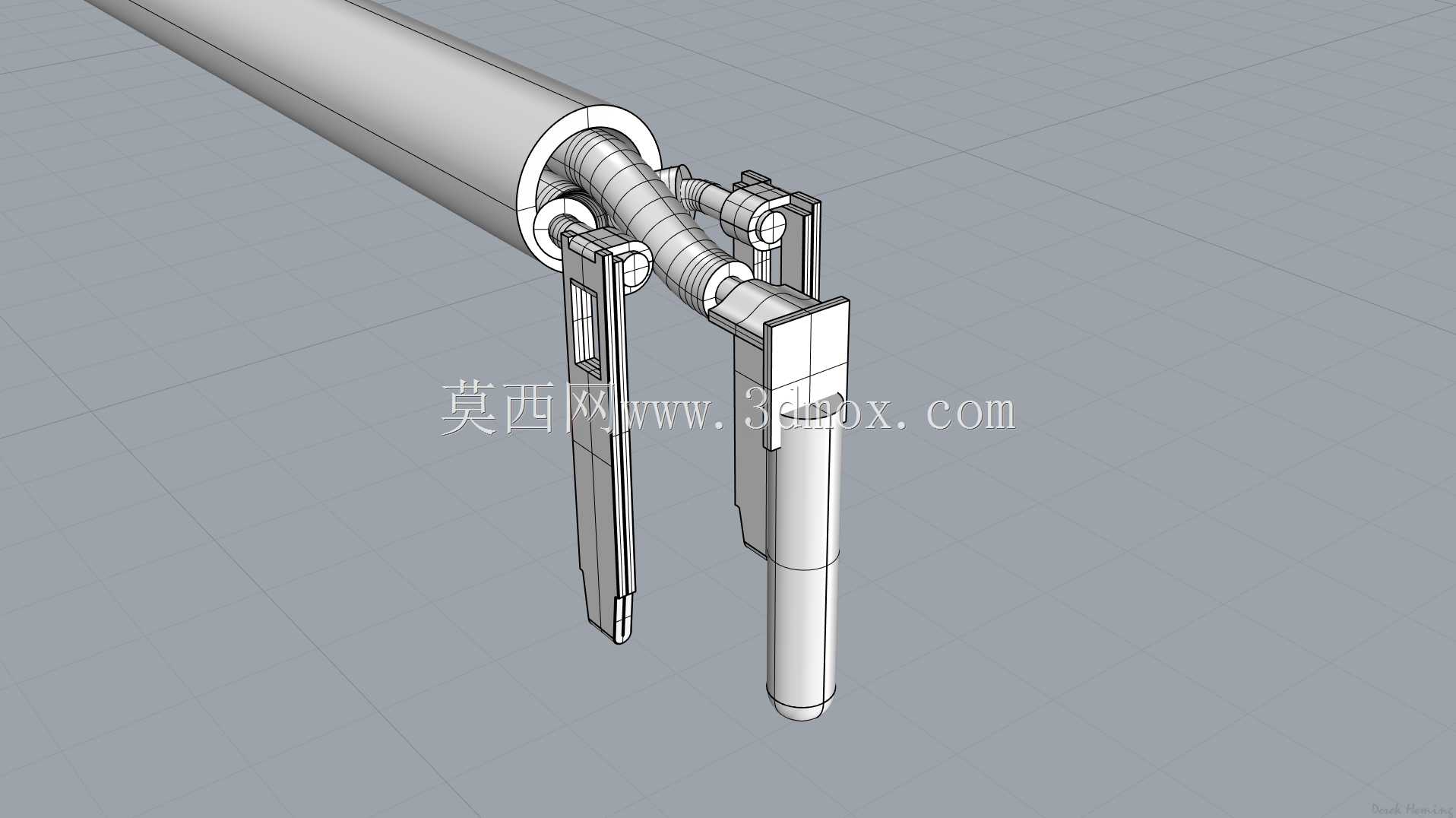

　　导线接入端的结构做了针对性的加强设计，线缆伸入壳体后，首先通过内置的压线结构将线缆外护套牢牢压紧，而非直接拉扯内部芯线承受拖拽力，当作业中拖拽延长线时，外力会直接作用在插头壳体与线缆外护套的固定结构上，不会传导到芯线与端子的压接位置，避免长期拖拽导致芯线松脱、接触不良的问题。每个芯线对应独立的接线位，接线位的空间足够容纳8AWG及以上线径的导线压接端子，装配时不需要过度修剪线芯，也不会出现线芯挤压、绝缘皮误压入接线位的情况，降低装配失误率。

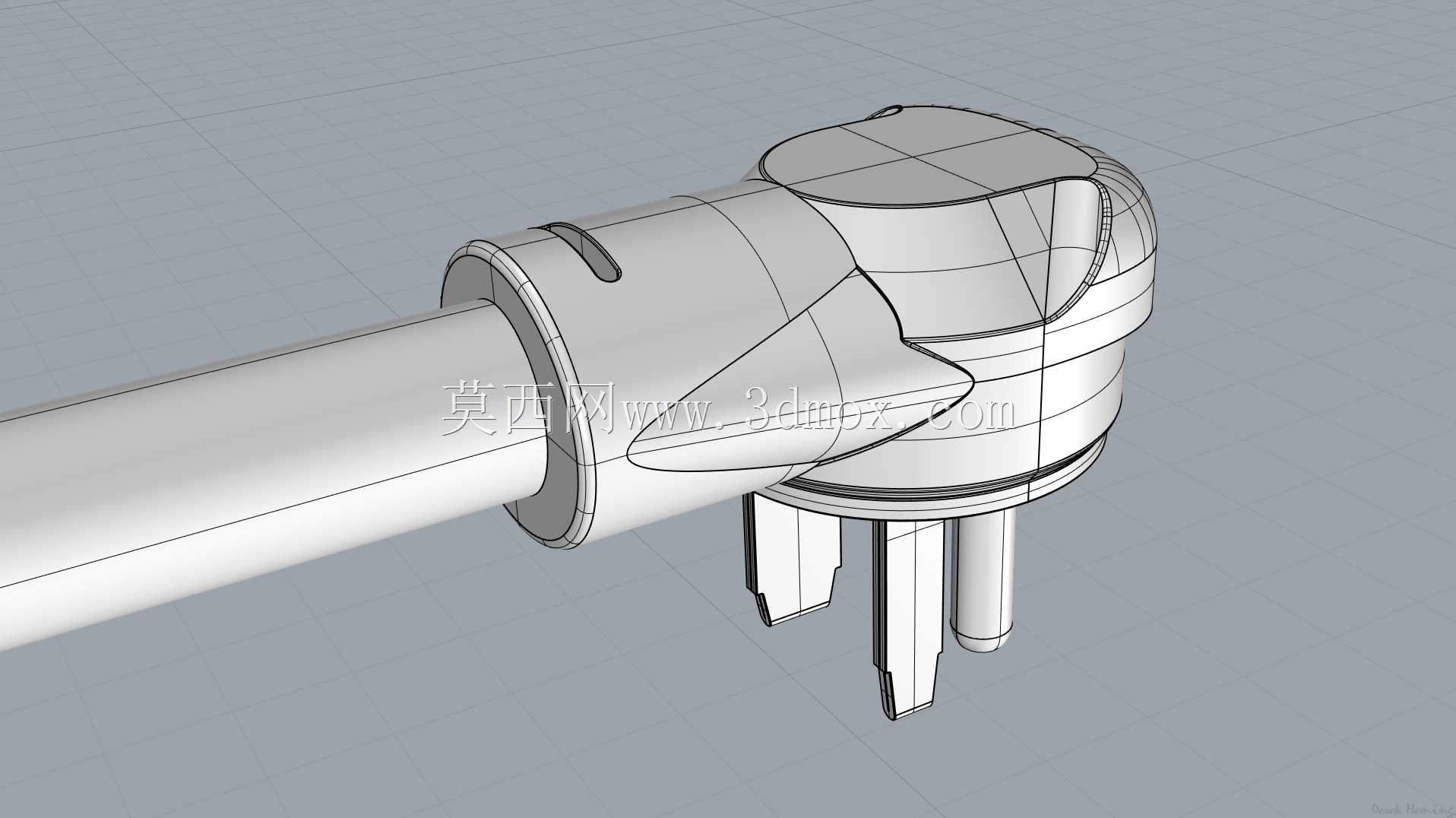

　　插头的出线端做了弧度收窄的防弯折设计，线缆从壳体伸出的位置有一段渐变的缓冲结构，当线缆受到侧向弯折力时，应力会分散在缓冲段的整个接触面上，不会集中在壳体出口的切点位置，避免长期弯折导致线缆外护套破裂、内部芯线折断的问题，适配工业场景中线缆频繁弯折、拖拽的使用特性。外壳的合模位置做了错位止口设计，装配后上下壳体的接缝紧密，能够阻挡日常使用中的粉尘、飞溅的金属碎屑进入壳体内部，也能抵御少量的液体泼溅，满足车间作业环境的防护要求。

　　从安装边界来看，这款插头的整体外形尺寸控制紧凑，插接后突出墙面或插座端面的距离较短，在狭窄的设备间隙、临时布线的墙角位置也能顺利插接，不会因为周边空间不足导致无法完全就位。插片的根部做了加强凸台结构，当插头受到侧向磕碰时，外力会通过凸台传递到整个壳体，不会直接作用在插片与内部端子的连接位置，避免插片歪斜、变形导致无法插接或接触不良。外壳表面做了细微的防滑纹理，佩戴劳保手套操作时也能顺利施力插拔，不会因为手滑导致插拔不到位，或者插拔时用力不当损坏插座。

　　在结构建模过程中，所有尺寸均以英寸为单位进行标注，完全匹配北美工业供电系统的接口规范，端子的配合间隙、壳体的壁厚、压线结构的压紧量都经过实际装配验证，既保证各部件装配后没有松动旷量，也不会因为尺寸过盈导致装配困难、外壳应力开裂。内部的端子固定槽做了限位设计，端子压接导线装入后不会出现转动、移位的情况，即使受到较大的插拔冲击力，端子与插片的相对位置也能保持稳定，长期使用后接触性能不会出现明显衰减。对于需要搭建焊接作业供电系统、设计大功率临时供电方案的结构工程师来说，这个模型可以直接用于布线方案的干涉检查、配套线缆组件的选型参考，也可以作为同类型大电流插头设计的结构参照，规避大电流连接部件常见的压接不牢、散热不足、防呆失效等设计问题。
